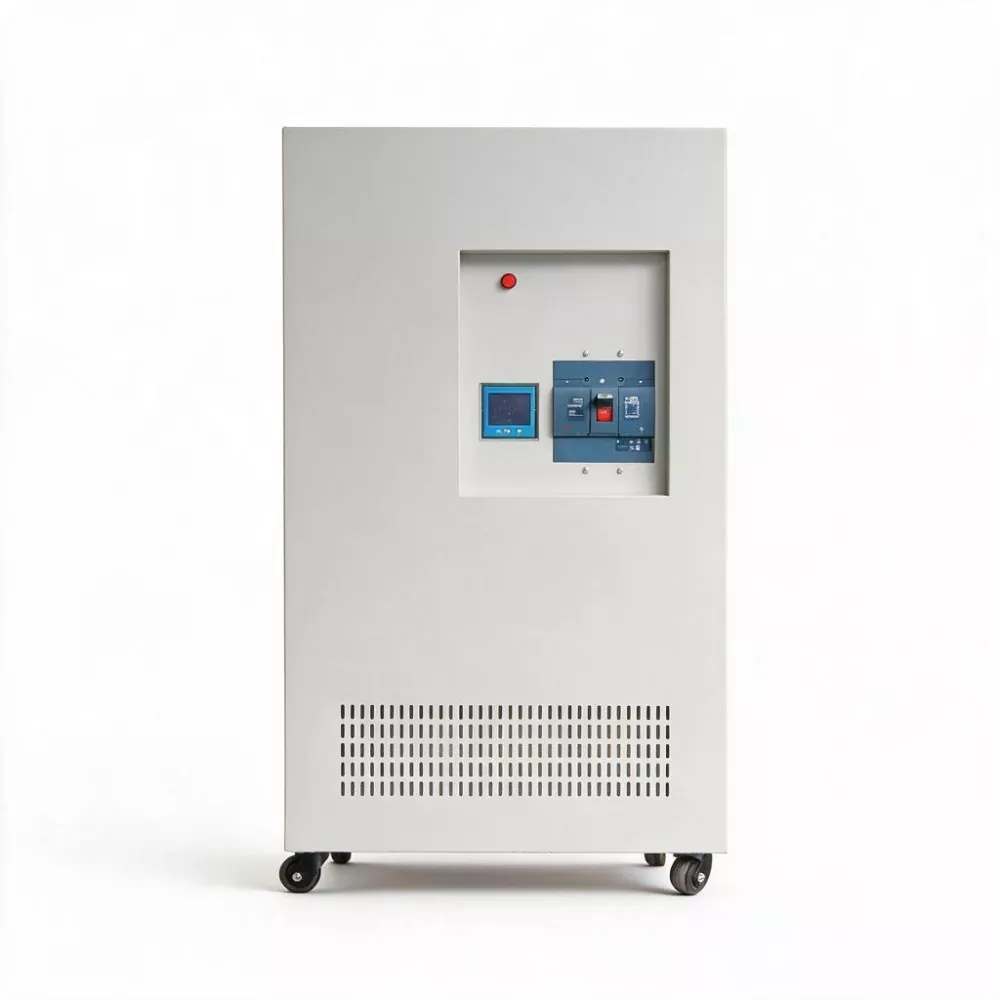

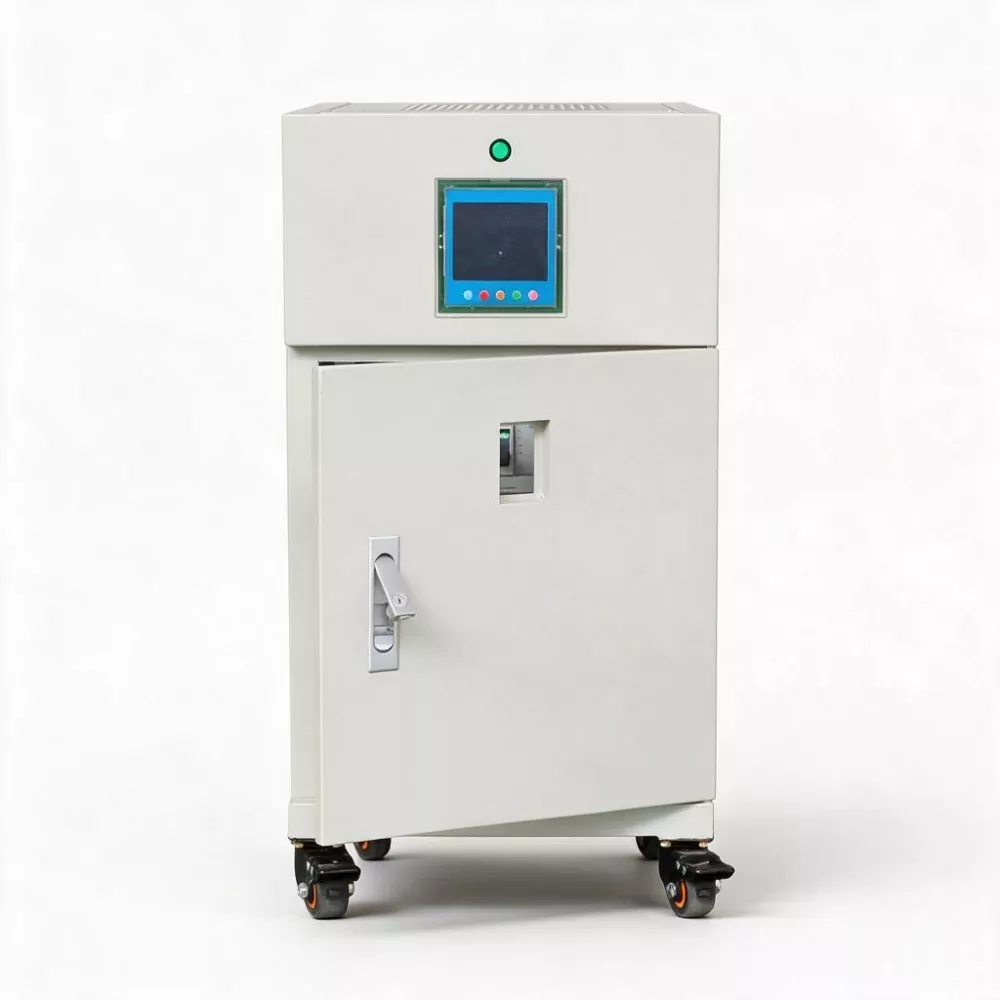

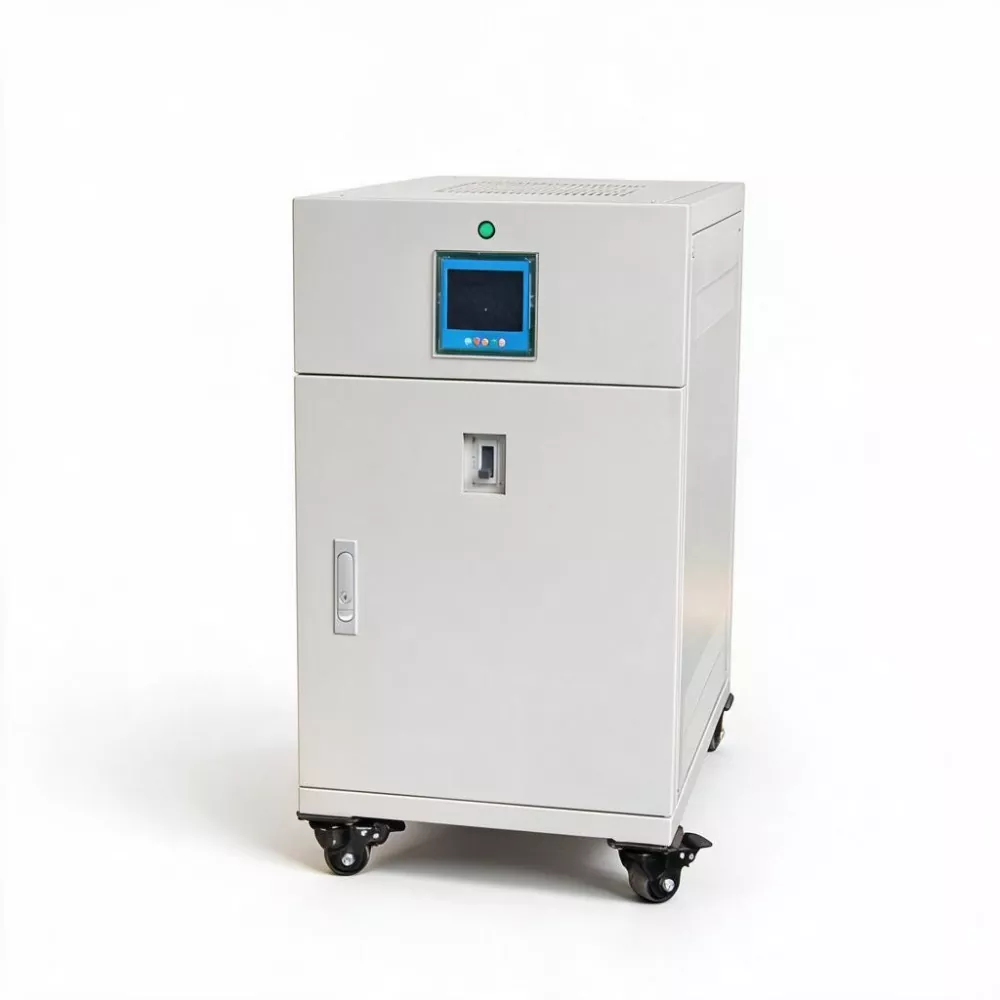

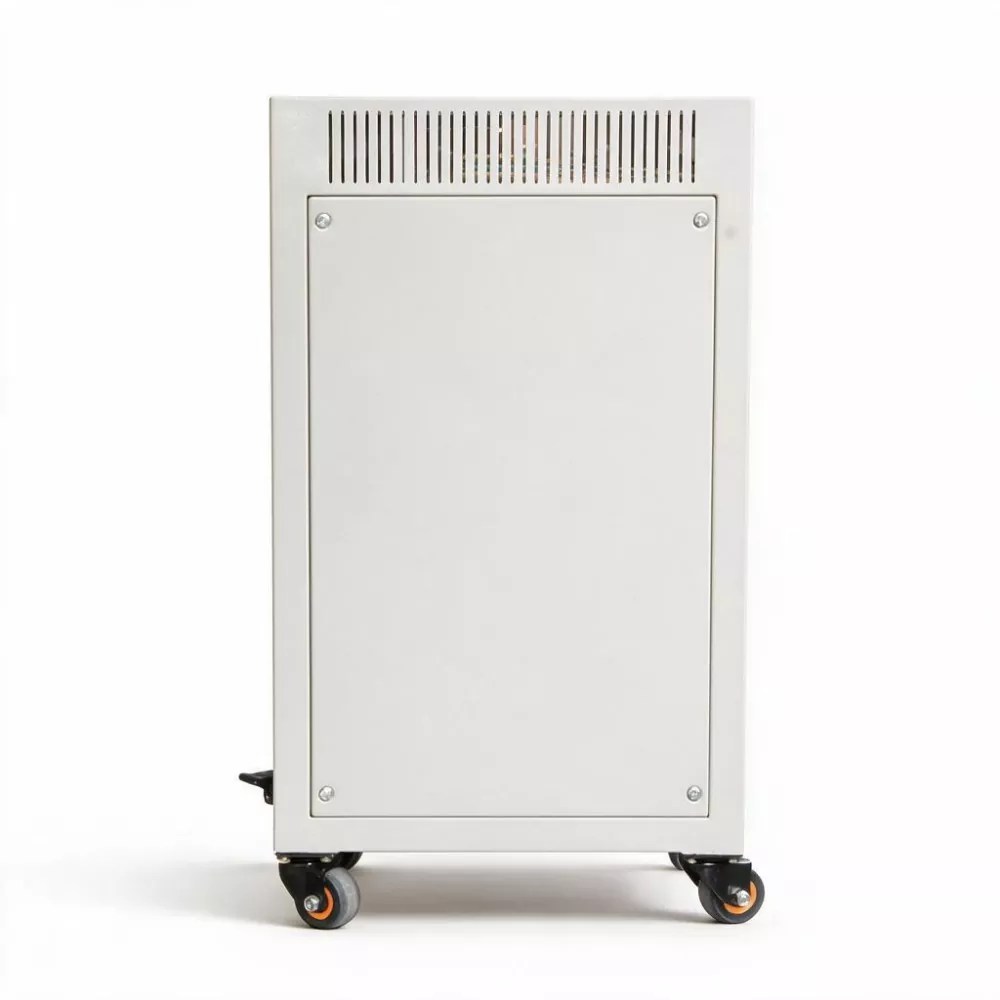

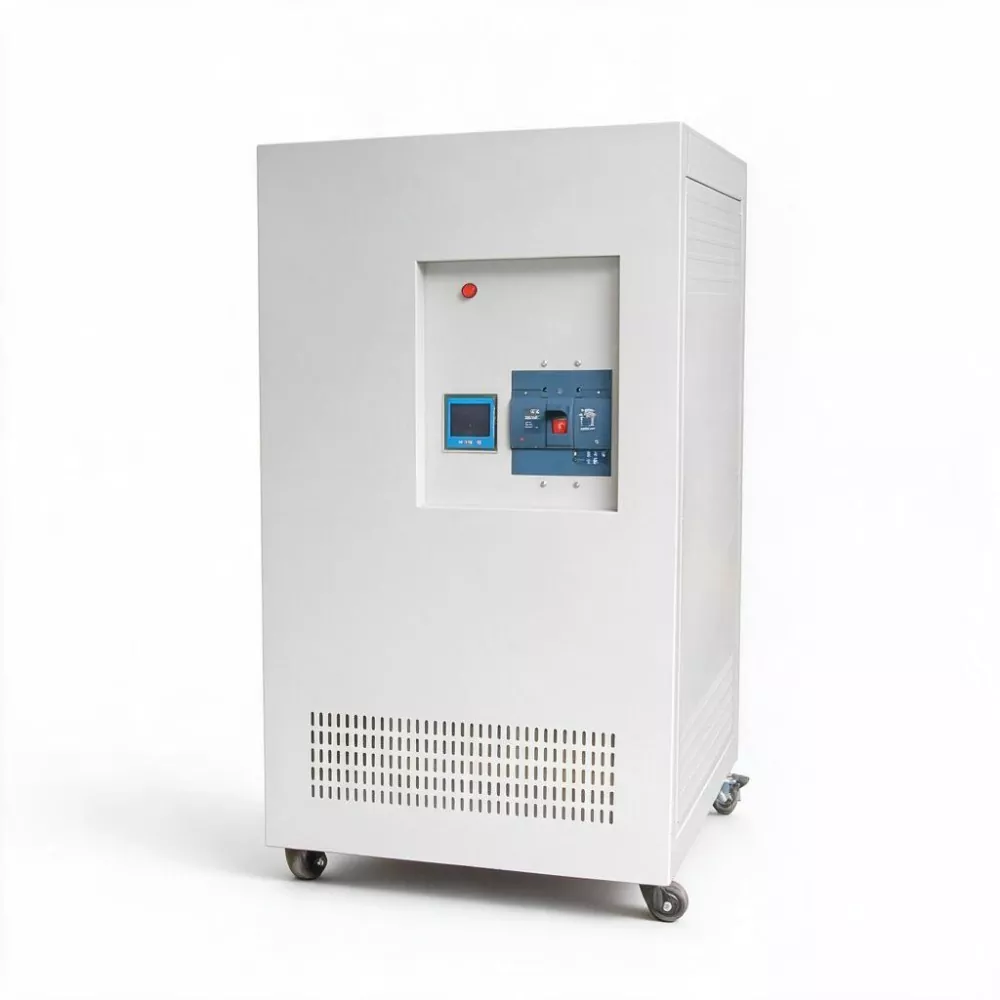

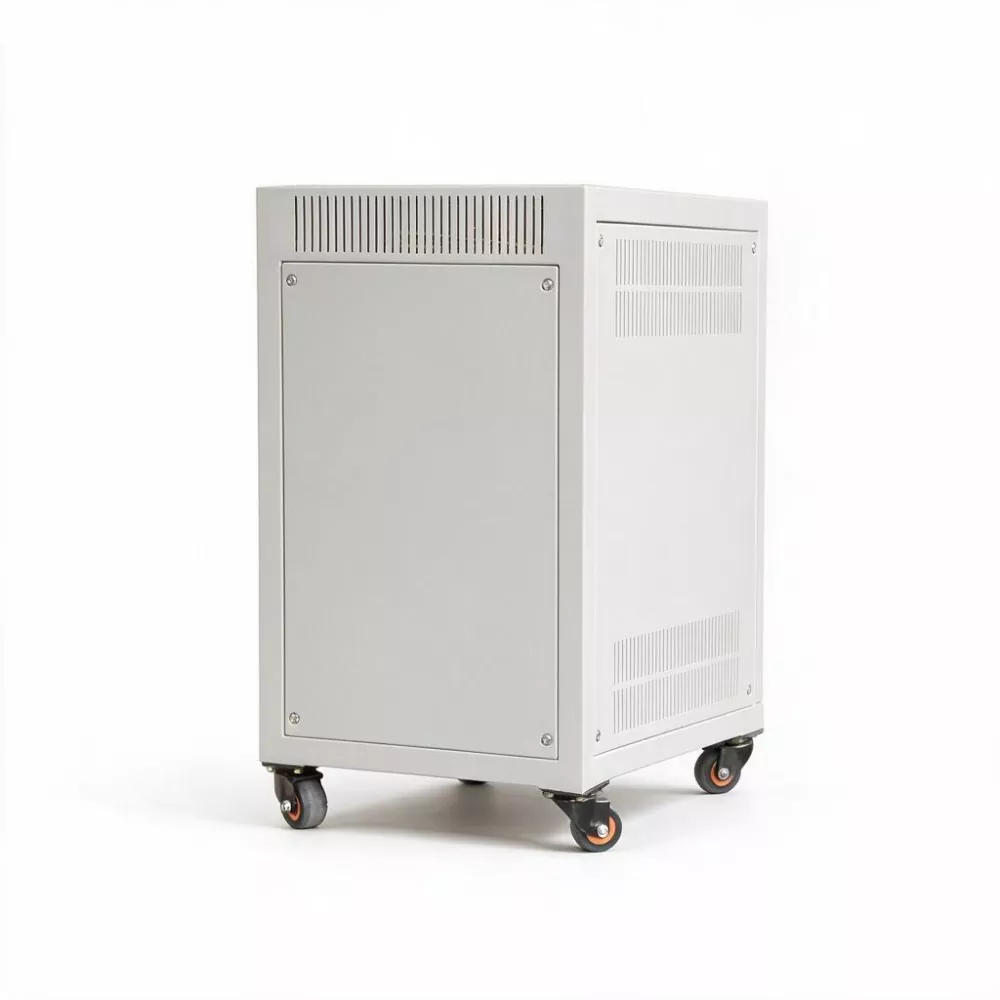

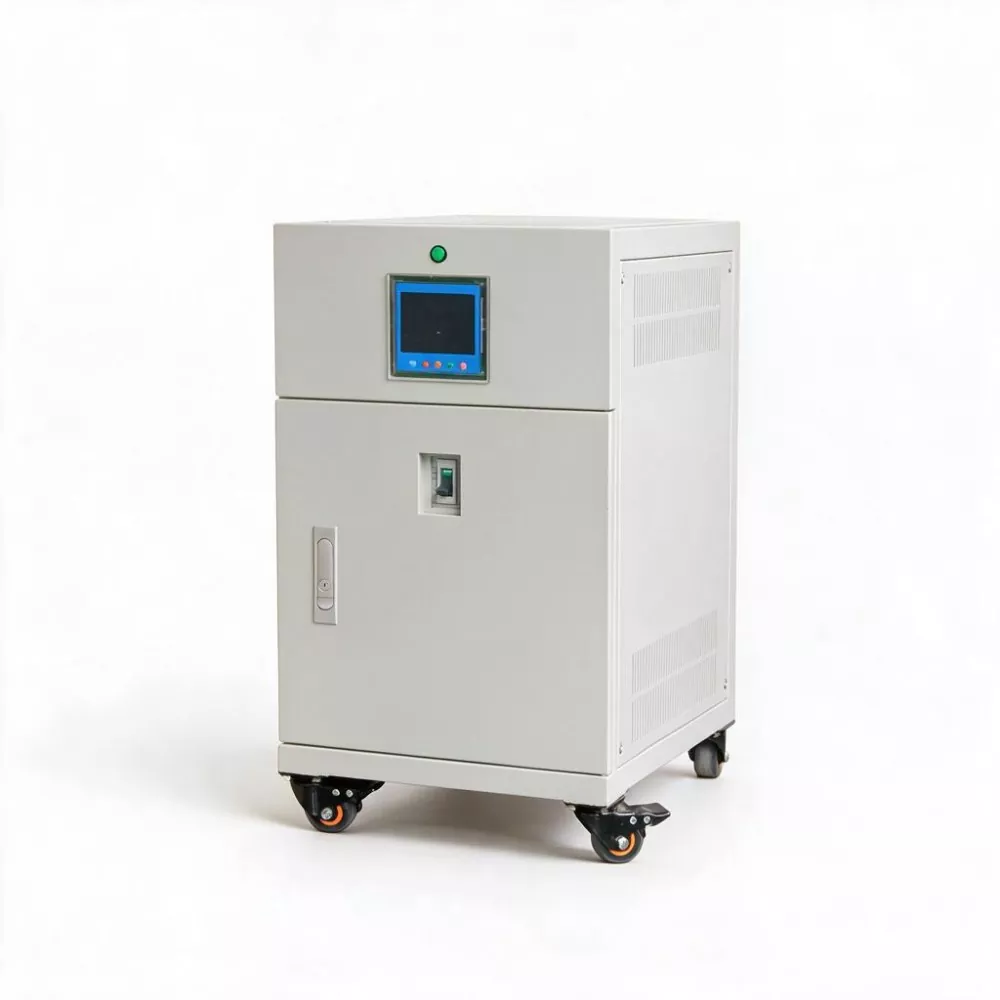

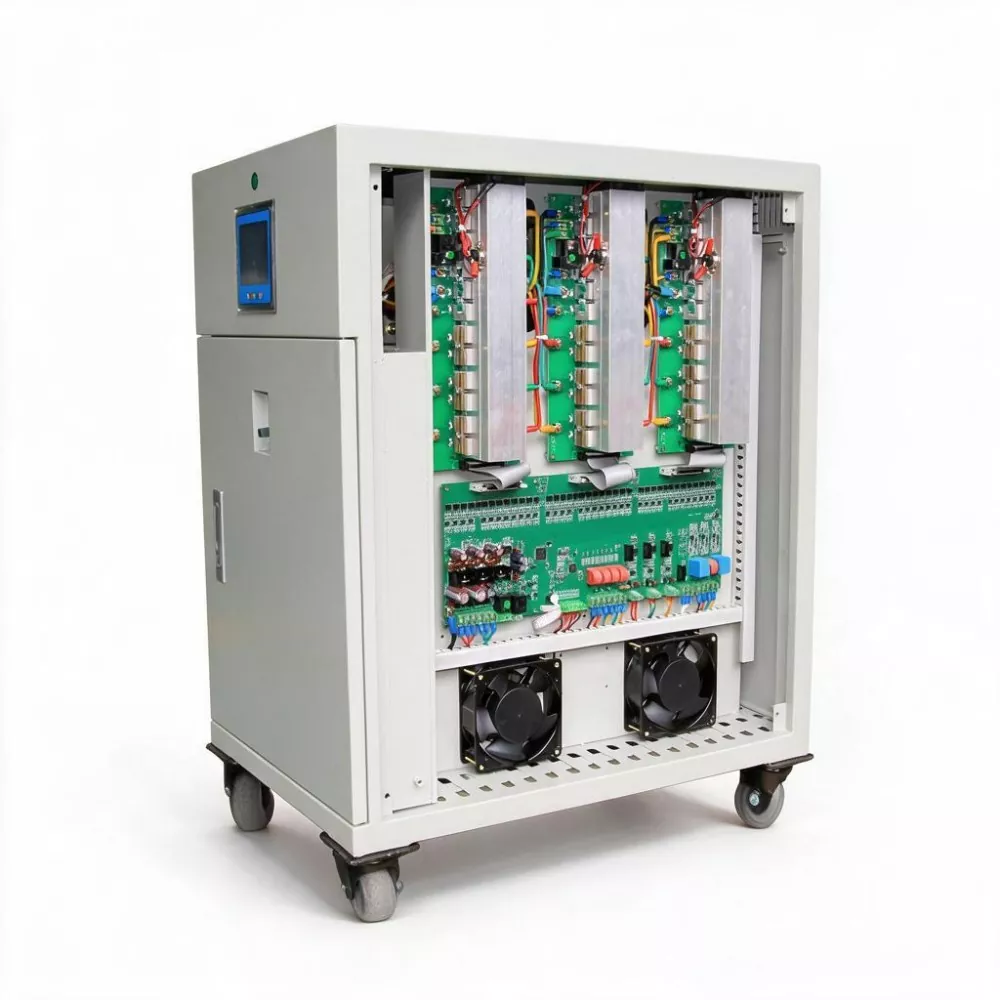

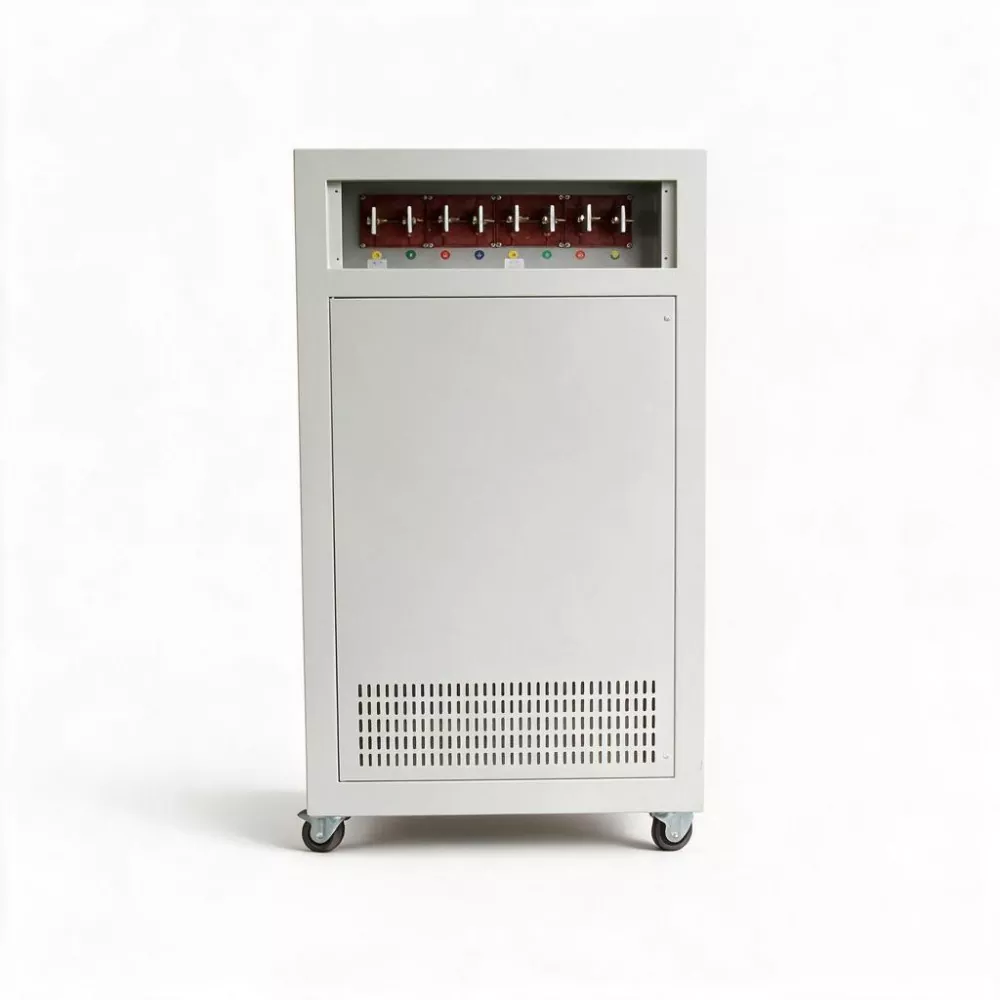

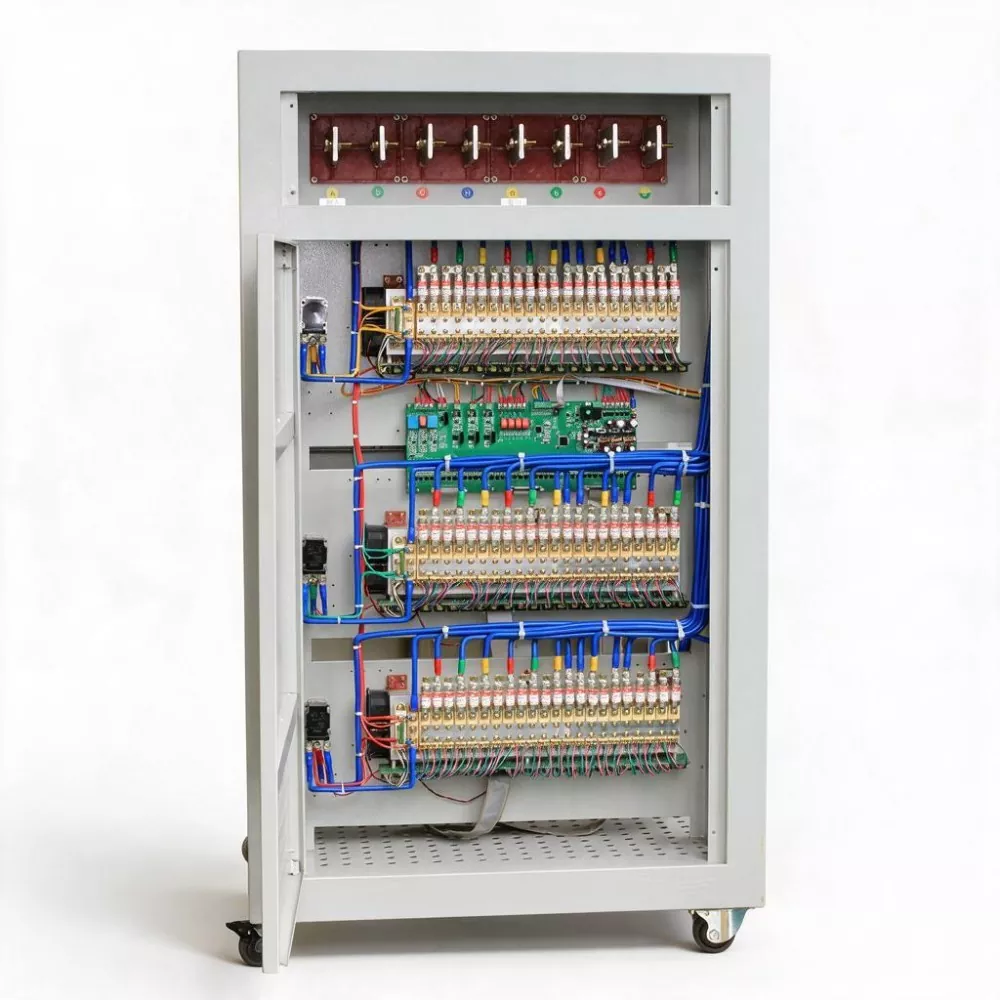

AVR estático SCR trifásico 50kVA

O AVR estático SCR de 50KVA trifásico usa um chip de computação DSP de alta velocidade como núcleo de controle para monitorar as mudanças na tensão de entrada trifásica em tempo real. Quando a tensão da rede flutua, o sistema DSP calcula a tensão de compensação necessária em milissegundos e realiza uma compensação de comutação rápida sem contato através do módulo SCR (tiristor), alcançando assim a estabilidade instantânea da tensão da saída. Todo o processo não requer nenhuma peça mecânica móvel, eliminando completamente os problemas de desgaste da escova de carvão, geração de faísca e substituição regular.

Parâmetro do produto

Principais recursos

1. Sem controle de contato

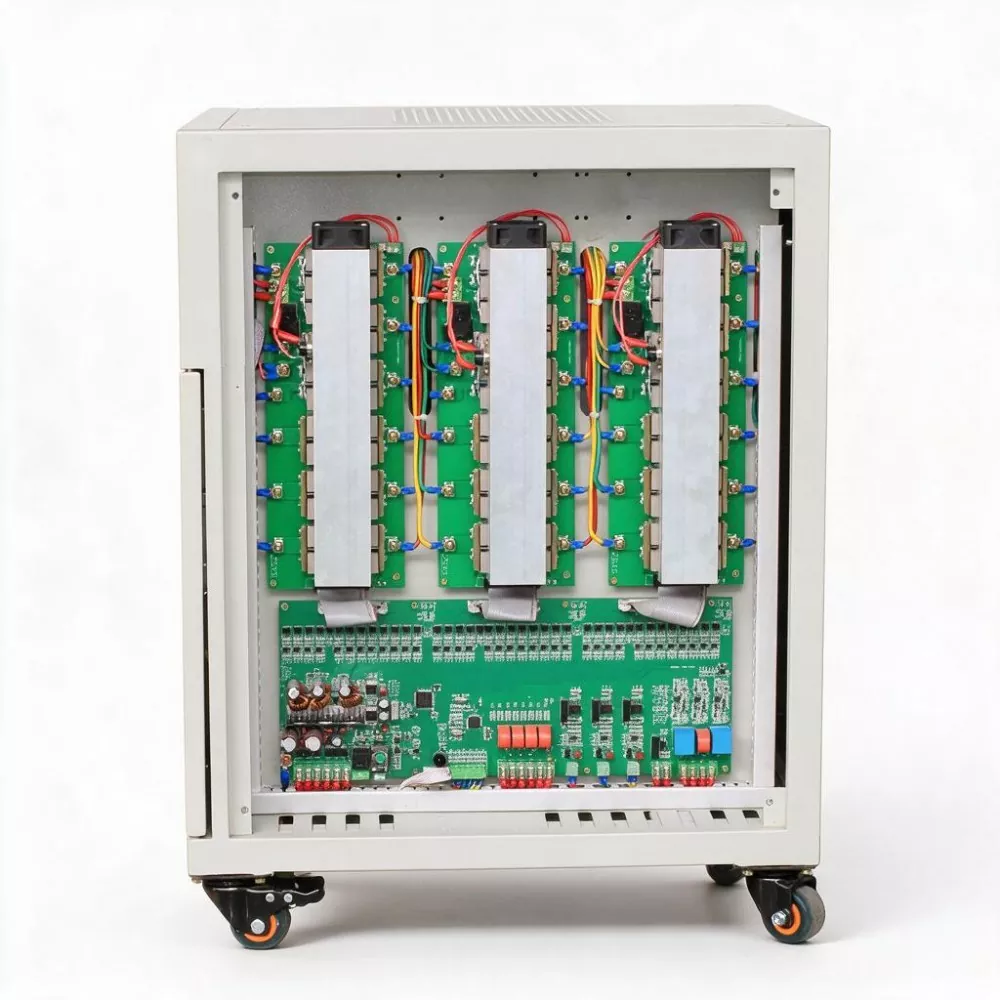

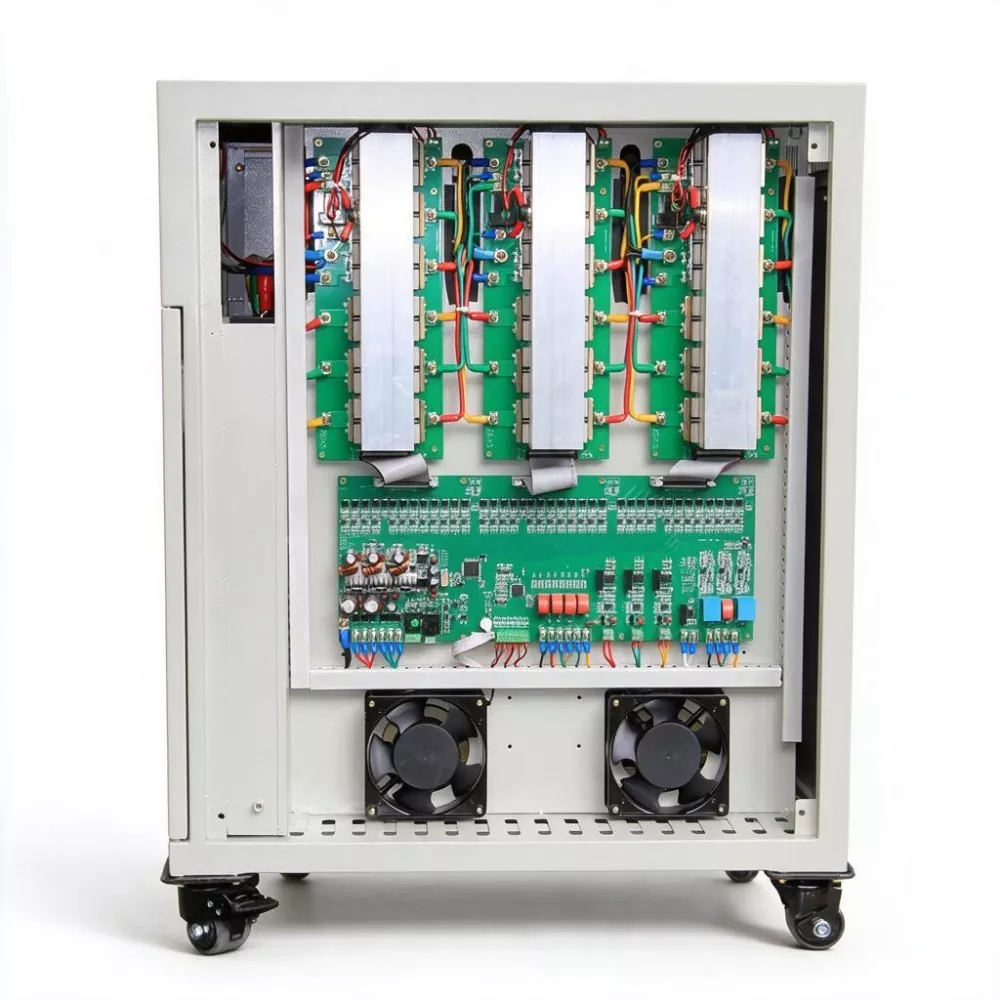

O módulo SCR é usado para obter rápida compensação e regulação de tensão. A máquina inteira não possui peças móveis mecânicas (sem escovas de carvão, sem servo motores). Isso elimina completamente os problemas de manutenção dos reguladores de tensão tradicionais, como desgaste das escovas de carvão, faíscas e substituição regular, alcançando uma operação verdadeiramente livre de manutenção e reduzindo significativamente o custo de operação do ciclo de vida completo.

2. Controle digital DSP

Usando um chip de medição de computação DSP como núcleo de controle, combinado com tecnologia de amostragem AC rápida e tecnologia de correção de valor eficaz, ele pode monitorar as mudanças na tensão da rede em tempo real. A velocidade de resposta pode atingir 10ms a 40ms (ajustável), podendo completar a regulação em milissegundos de flutuações da rede, garantindo estabilidade instantânea da tensão de saída, especialmente adequada para equipamentos com transientes de tensão sensíveis.

3. Precisão de estabilização de alta tensão

A precisão da estabilização da tensão de fase é de ± 1% e a precisão da tensão de linha é de ± 1,5%. A taxa de distorção da forma de onda de saída é inferior a 0,1%, sem gerar harmônicos incrementais, fornecendo garantia de fonte de alimentação pura e estável para instrumentos de precisão, equipamentos médicos e sistemas de controle numérico.

4. Alta eficiência

A eficiência do AVR estático SCR de 50KVA trifásico é ≥99%, muito superior aos 96% dos reguladores de tensão do tipo servo tradicionais. A perda própria é extremamente baixa e a operação a longo prazo pode reduzir significativamente os custos de consumo de energia, atendendo aos requisitos das empresas para conservação de energia e redução de emissões e produção verde.

5. Tecnologia de comutação de corrente zero

Utilizando a tecnologia de comutação de corrente zero, o módulo SCR é ligado e desligado no ponto de corrente zero, evitando efetivamente o choque de corrente e o pico de tensão durante o momento de comutação, melhorando a segurança e a confiabilidade da operação do equipamento.

6. Proteção programável e monitoramento inteligente

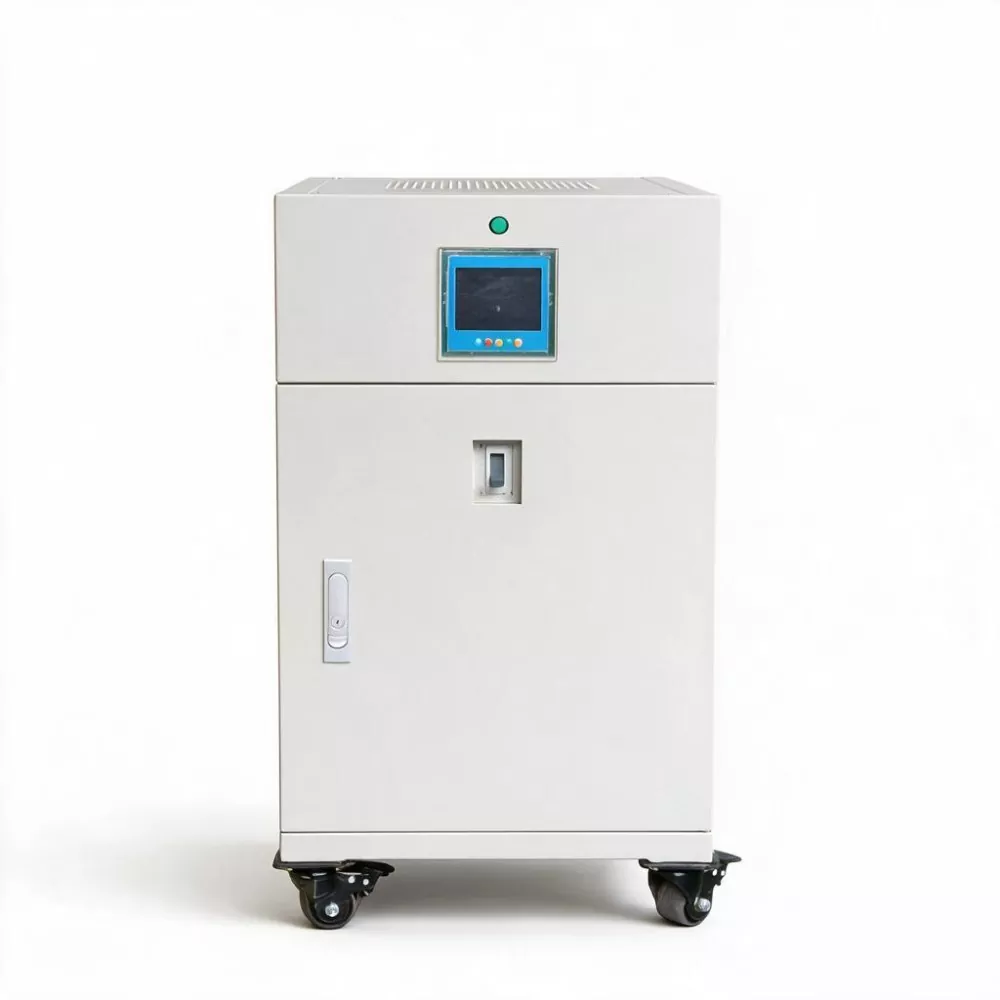

Os usuários podem definir os limites de sobretensão, subtensão, proteção contra sobrecorrente e precisão de estabilização de tensão por meio de programação. As múltiplas funções de proteção integradas, como sobrecarga, sobretensão, subtensão, curto-circuito, superaquecimento e perda de fase, bem como a função de bypass automático. O display LED digital mostra a tensão, corrente e potência trifásica em tempo real, e o status operacional é claro à primeira vista.

7. Isolamento de classe E, alta resistência à tensão suportável

O grau de isolamento atinge a classe E e a resistência do isolamento pode suportar AC 2500V/1min sem descargas elétricas ou quebras. A faixa de temperatura operacional do produto é de -5 ℃ a 40 ℃, a umidade relativa é inferior a 90% e é adequada para vários ambientes industriais.

Aplicações de produtos

1. Linha de produção de automação industrial: Fornece fonte de alimentação de tensão estável de alta velocidade para sistemas de controle PLC, servo drives, estações de trabalho robóticas e linhas de montagem automatizadas, evitando alarmes de equipamentos, desligamentos e interrupções de produção causadas por transientes de tensão.

2. Equipamento mecânico e de processamento de metal em grande escala: Adequado para equipamentos de processamento de grande potência, como grandes máquinas-ferramentas, máquinas de corte a laser, máquinas de corte a plasma e equipamentos de estampagem, fornecendo fonte de alimentação de tensão estável para garantir a precisão do processamento e a segurança do equipamento.

3. Instalações médicas: Fornece fonte de alimentação estável de alta precisão e alta pureza para centros de imagens hospitalares (TC, ressonância magnética), equipamentos de sala de cirurgia e instrumentos de precisão em laboratório, garantindo a qualidade do diagnóstico e a segurança do paciente.

4. Estações base de comunicação e data centers: Usados ​​para fontes de alimentação chaveadas e front-end de condicionadores de ar de precisão em estações base de comunicação 5G e data centers de pequeno e médio porte, garantindo que o equipamento de comunicação não trave devido a flutuações de tensão.

5. Elevadores e equipamentos de construção: Fornece fonte de alimentação estável para equipamentos importantes, como sistemas de elevadores, ar condicionado central e bombas de incêndio em edifícios altos, evitando falhas de equipamentos e riscos de segurança causados ​​por tensões anormais.

6. Instituições de pesquisa e teste: Fornece fonte de alimentação de tensão estável de alta precisão para câmaras de teste ambiental, instrumentos de medição de precisão e equipamentos de teste de alta potência em laboratórios universitários, centros de inspeção de qualidade e institutos de pesquisa, garantindo a precisão e repetibilidade dos dados experimentais.

Quais são as diferenças e vantagens em relação aos reguladores de tensão tradicionais do tipo servo motor?

Com a melhoria contínua da automação industrial moderna e dos níveis de fabricação de precisão, cada vez mais equipamentos elétricos têm requisitos mais elevados de qualidade de fornecimento de energia, não apenas exigindo tensão estável, mas também sendo capazes de responder instantaneamente às flutuações de tensão para evitar distúrbios do programa PLC, alarmes de servo-drive e desvios de medição de instrumentos de precisão. Embora os reguladores de tensão do tipo servo motor tradicional tenham desempenho confiável, seu método de ajuste mecânico com escova de carbono determina que a velocidade de resposta tem um limite físico (geralmente em segundos), o que é difícil de atender aos requisitos de cargas de ponta que são sensíveis a transientes de tensão.

O AVR estático SCR trifásico de 50KVA tem uma precisão de regulação de tensão de ± 1%, muito superior aos ± 3% dos reguladores de tensão do tipo servo tradicionais. Sua velocidade de resposta pode chegar a até 10ms, completando a ação de ajuste dentro do primeiro ciclo de flutuações de tensão da rede, garantindo que equipamentos sensíveis no back-end dificilmente sintam mudanças de tensão.

Em termos de eficiência, a eficiência do produto é ≥99% e pode economizar despesas consideráveis ​​com eletricidade para as empresas a longo prazo.

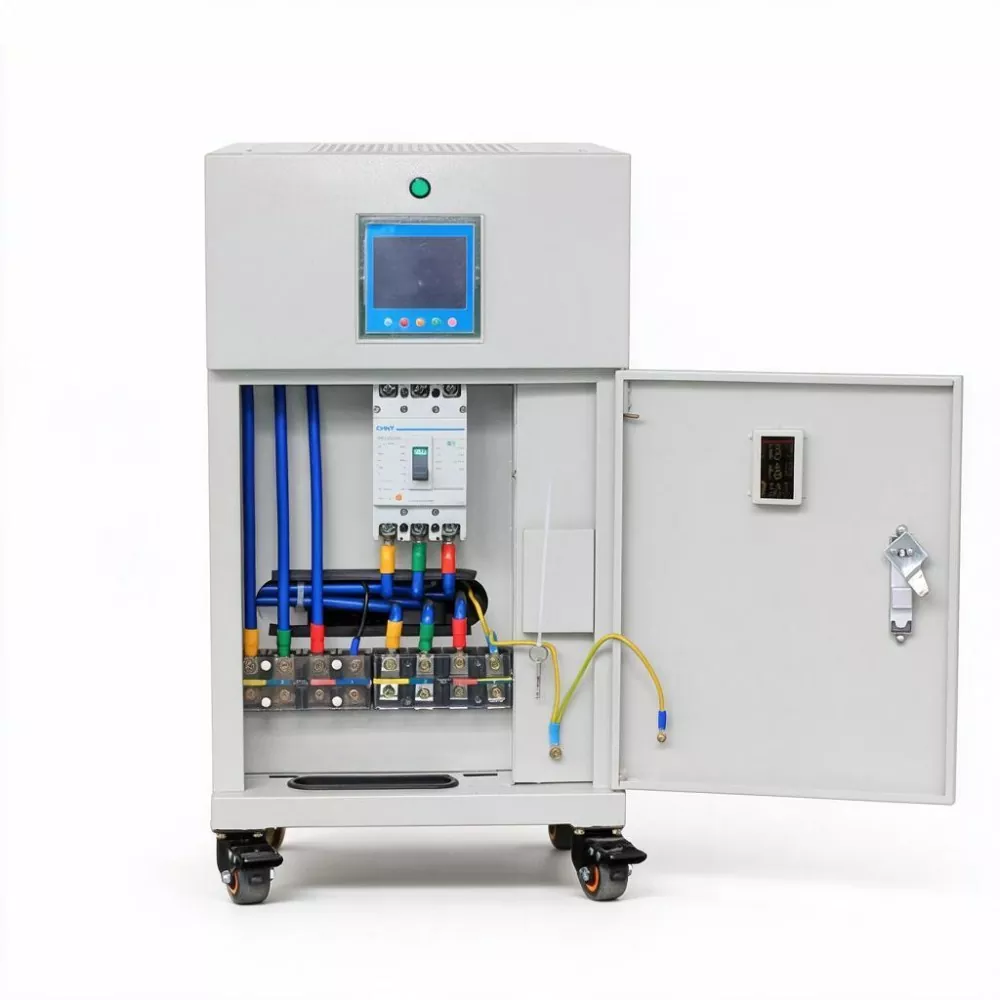

Em termos de inteligência, o SBWZ-50KVA está equipado com funções de configuração programáveis. Os usuários podem definir os limites de sobretensão, subtensão, proteção contra sobrecorrente e parâmetros de precisão de regulação de tensão de acordo com as necessidades reais do local. O display LED digital pode exibir dados operacionais em tempo real, como tensão de fase trifásica, corrente de fase e potência. O produto suporta conexão trifásica de cinco fios (L1, L2, L3, N, PE) e é compatível com redes de dupla frequência de 50/60 Hz.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. Quais são as diferenças essenciais entre a série SBWZ e o tradicional estabilizador de tensão de servo motor SBW?

A série SBWZ adota controle digital DSP e tecnologia de comutação sem contato SCR, e toda a máquina não possui peças móveis mecânicas (sem escovas de carvão, sem servo motores). Embora a série SBW tradicional dependa de servomotores para fazer com que as escovas de carbono deslizem nas bobinas do transformador para regular a tensão, ela apresenta problemas de desgaste mecânico e velocidade de resposta lenta. A velocidade de resposta do SBWZ pode chegar a 10ms a 40ms, que é dezenas de vezes mais rápida que a da série SBW (segundo nível); a precisão da estabilização de tensão de ± 1% também é muito melhor do que a da série SBW de ± 3%.

2. O que significa “sem contato”? Quais são as vantagens?

"Sem contato" significa que durante o processo de regulação de tensão do estabilizador de tensão, não há componentes de contato mecânico (como o contato deslizante entre a escova de carvão e a bobina). A compensação de tensão é completada através do módulo tiristor SCR de forma eletrônica. As vantagens incluem: sem desgaste mecânico, sem manutenção, sem faíscas, rápida velocidade de resposta, longa vida útil, alta confiabilidade e adequação para operação contínua de longo prazo.

3. O que significa a velocidade de resposta de 10ms a 40ms em aplicações práticas?

Isso significa que quando a tensão da rede flutua, o SBWZ-50KVA pode completar o processo de detecção, cálculo e compensação dentro de um ciclo de rede (20ms). Para dispositivos sensíveis no back-end (como PLC, servo drives, instrumentos de precisão), quase não há alteração de tensão e o equipamento pode operar continuamente sem alarmes ou desligamentos devido a transientes de tensão.

4. Como é alcançada a eficiência do AVR estático SCR trifásico 50KVA ≥ 99%?

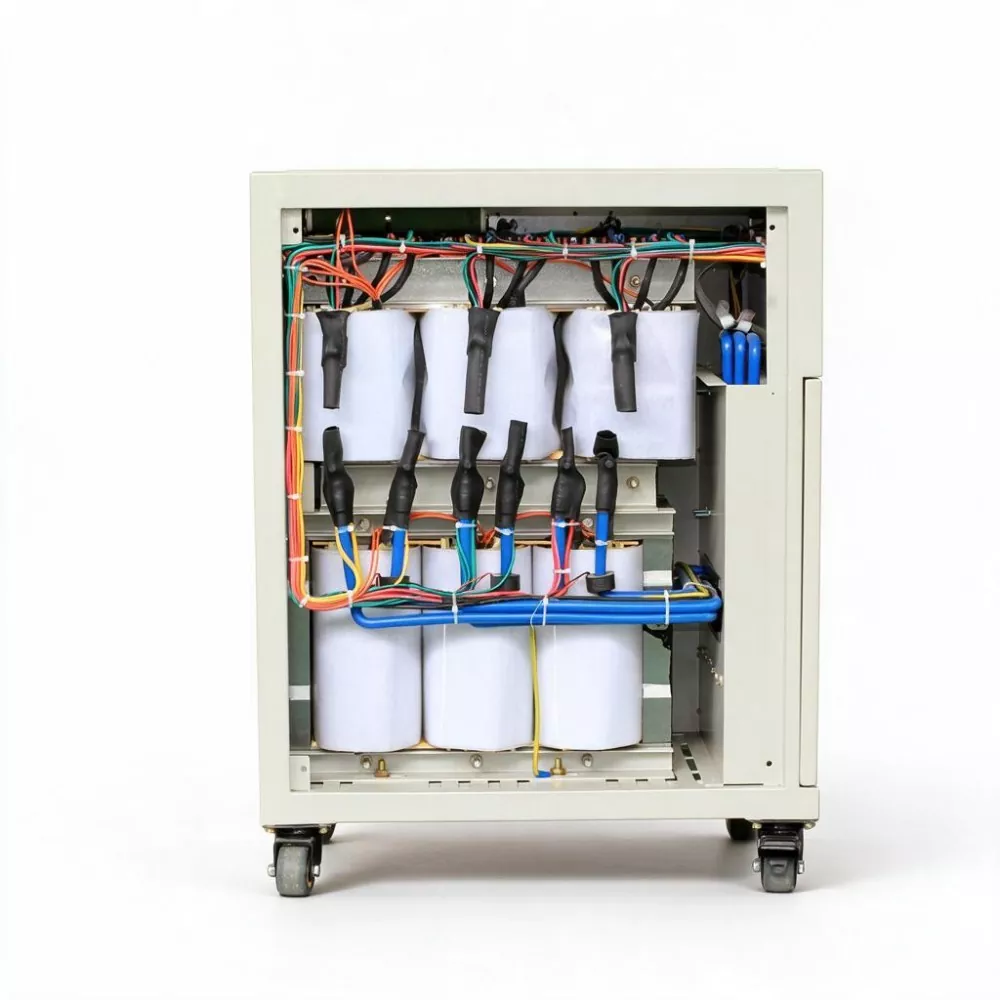

A série SBWZ adota um esquema de design que combina tecnologia de comutação sem contato SCR e transformadores de isolamento eficientes. A queda de tensão de condução do módulo SCR é extremamente baixa e a perda de condução é muito menor do que a perda da resistência de contato da escova de carbono tradicional; ao mesmo tempo, o algoritmo de controle DSP otimiza a estratégia de compensação, permitindo que o transformador opere sempre na faixa eficiente. A eficiência abrangente pode chegar a mais de 99%, significativamente mais eficiente em termos energéticos do que os tradicionais estabilizadores de tensão do tipo servo (cerca de 96%).

5. Quais parâmetros a função de configuração programável pode definir?

Os usuários podem definir o limite de proteção contra sobretensão, limite de proteção de subtensão, limite de proteção de sobrecorrente e precisão de estabilização de tensão e outros parâmetros importantes por meio do painel do dispositivo ou da interface de comunicação. Isso permite que o SBWZ-50KVA se adapte de forma flexível a diferentes ambientes de rede e requisitos de carga, e complete a correspondência de parâmetros rapidamente no canteiro de obras, sem predefinição de fábrica.

6. Quais protocolos de comunicação e métodos de monitoramento o equipamento suporta?

A configuração padrão suporta interface de comunicação RS485 e o protocolo Modbus-RTU pode ser expandido. O equipamento pode ser conectado ao sistema DCS de fábrica, sistema SCADA ou plataforma de gerenciamento de energia (EMS) para obter monitoramento remoto em tempo real de tensão, corrente, potência e status de alarme, suportando operação não tripulada e manutenção preditiva.
