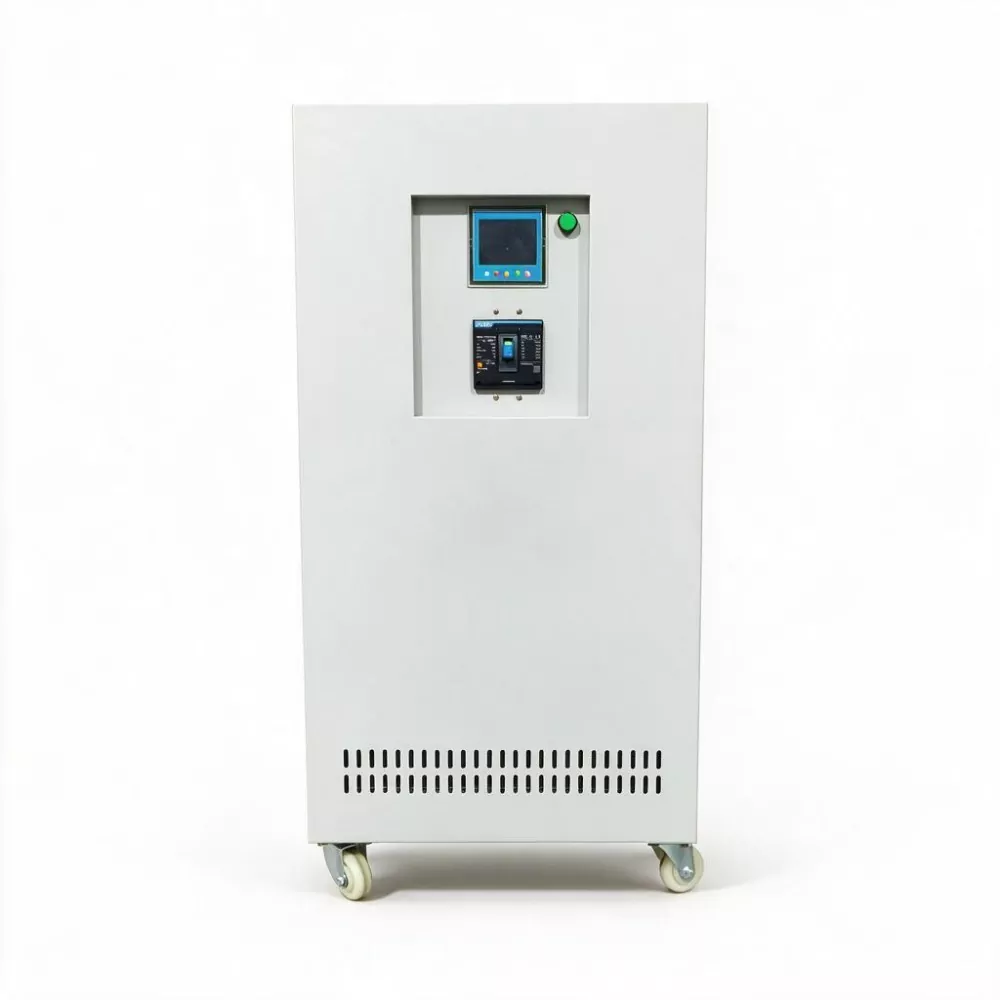

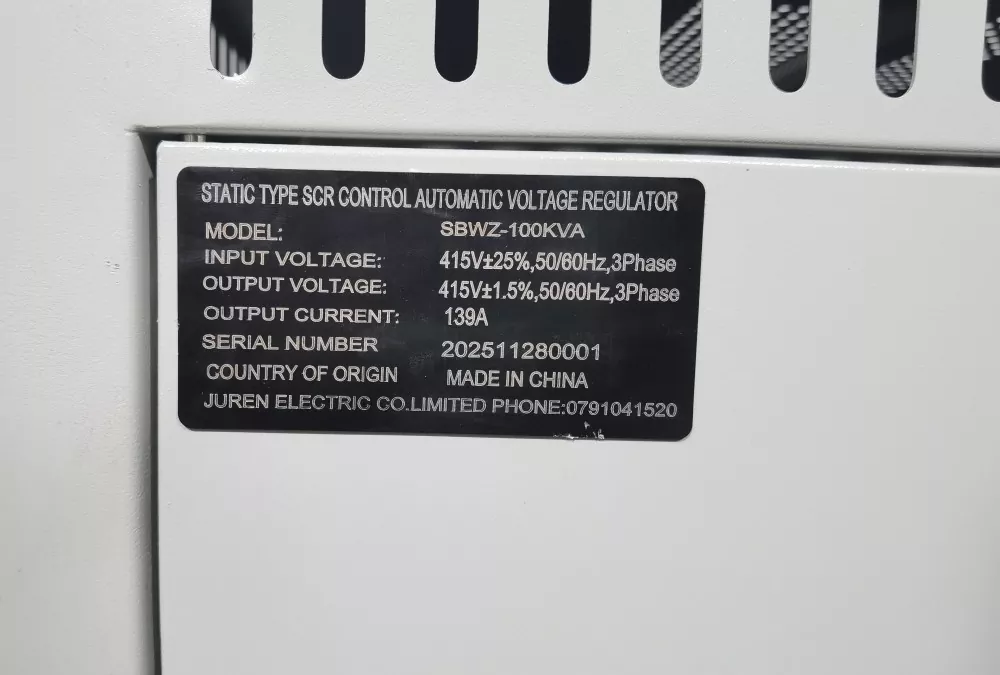

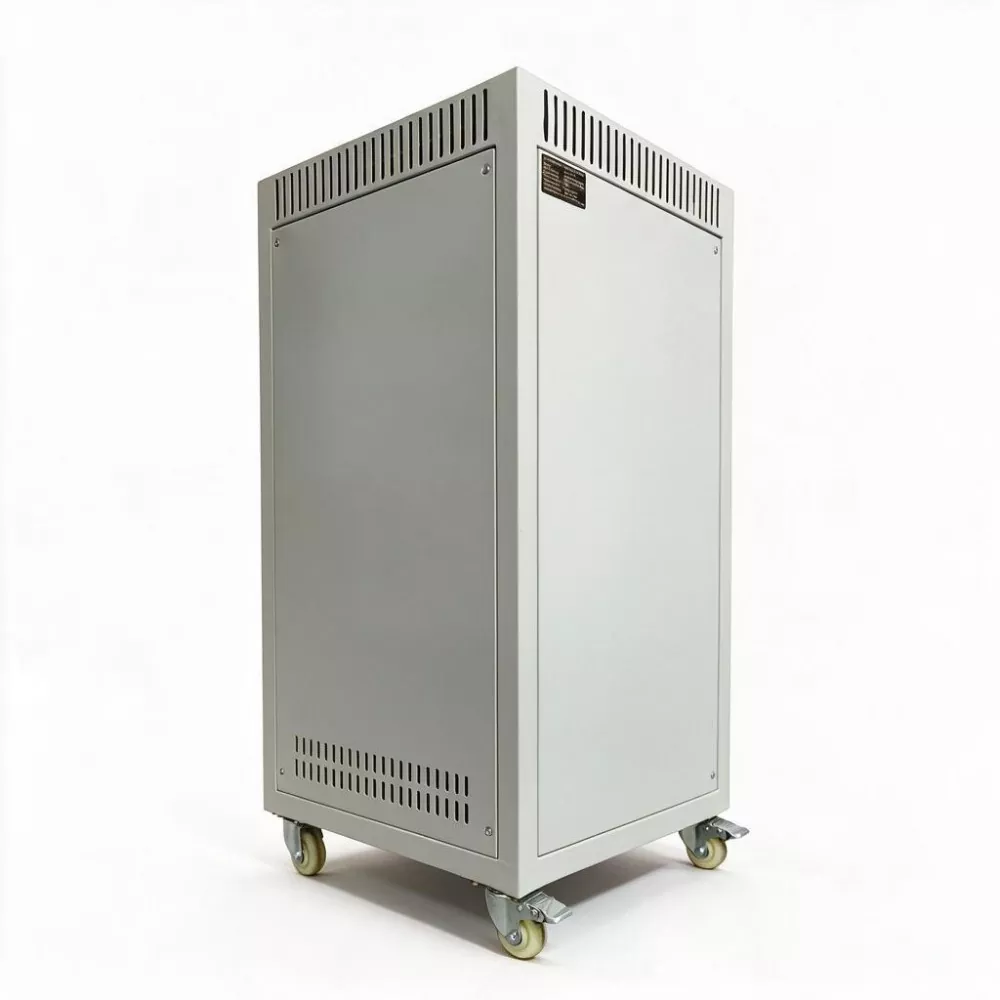

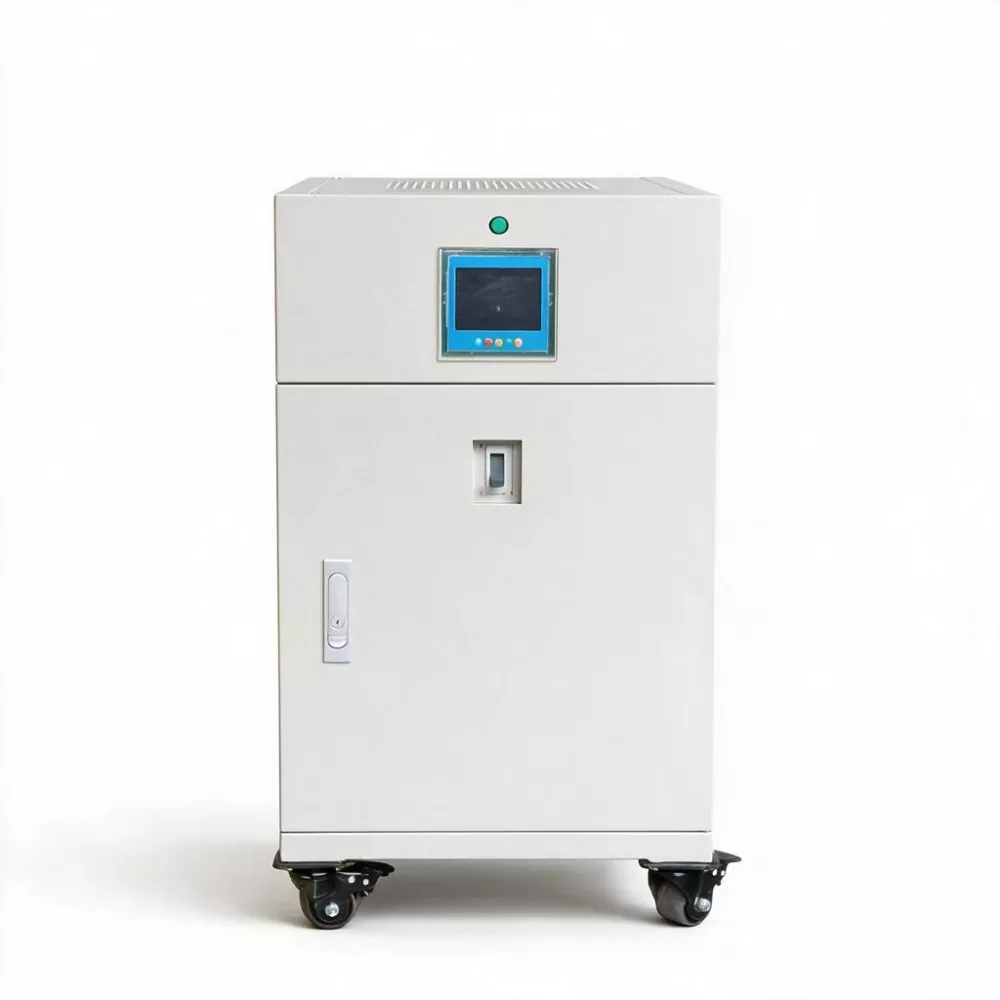

AVR estático SCR trifásico 100kVA

A base da economia digital moderna são os data centers e as redes de comunicação. Os servidores, switches e dispositivos de armazenamento dessas instalações têm requisitos extremamente rigorosos quanto à qualidade da energia. De acordo com as estatísticas do Uptime Institute, mais de 40% das interrupções nos data centers estão diretamente relacionadas a problemas de qualidade de energia, e uma parte significativa delas não são falhas completas de energia, mas são causadas por quedas de tensão, oscilações ou interferências harmônicas que desencadeiam desligamentos de proteção de equipamentos.

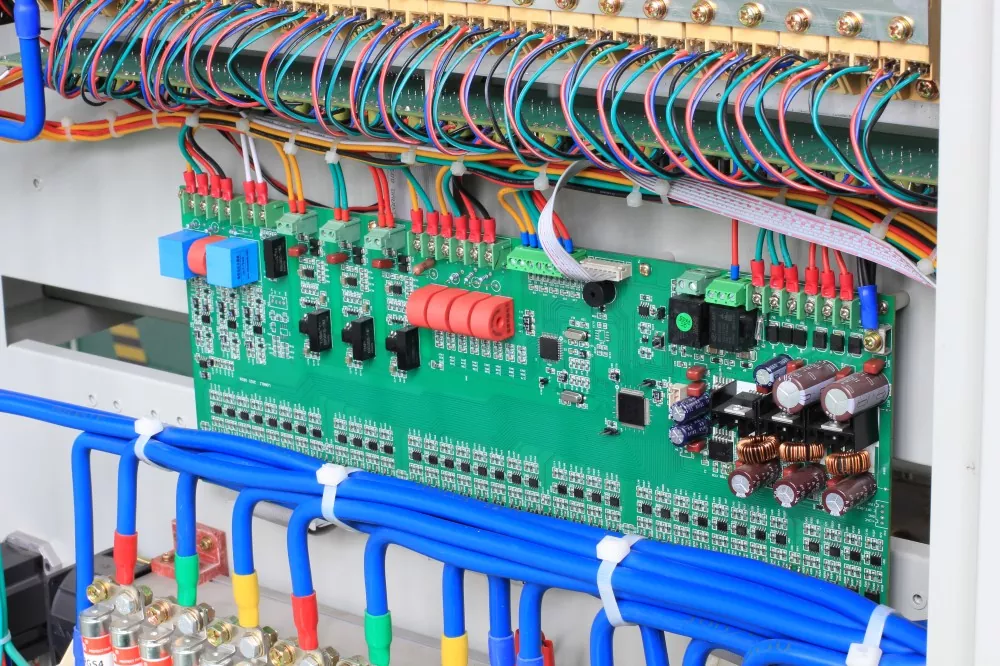

O AVR estático SCR trifásico de 100KVA foi projetado com este tipo de "interrupção de fornecimento sem falta de energia" como seu objetivo principal. Ele usa chips de computação DSP de alta velocidade e tecnologia de amostragem AC rápida para monitorar cada mudança sutil na tensão de entrada em tempo real. Quando ocorre uma flutuação de tensão, o sistema de controle conclui o cálculo do desvio em microssegundos e aciona o módulo SCR para realizar compensação e comutação sem contato no ponto de cruzamento zero da corrente, restaurando a tensão de saída ao valor definido dentro de 10ms a 40ms.

Parâmetro do produto

Quais são as vantagens em comparação aos reguladores de tensão tradicionais do tipo servo motor?

Todo o AVR estático SCR trifásico 100KVA não possui nenhuma peça mecânica móvel, eliminando completamente o desgaste da escova de carbono, mau contato e riscos de geração de faíscas. Para data centers que operam 24 horas por dia, 7 dias por semana, sem interrupção, "livre de manutenção" significa que não há necessidade de programar tempo de inatividade para manutenção e não há necessidade de armazenar peças sobressalentes propensas a falhas.

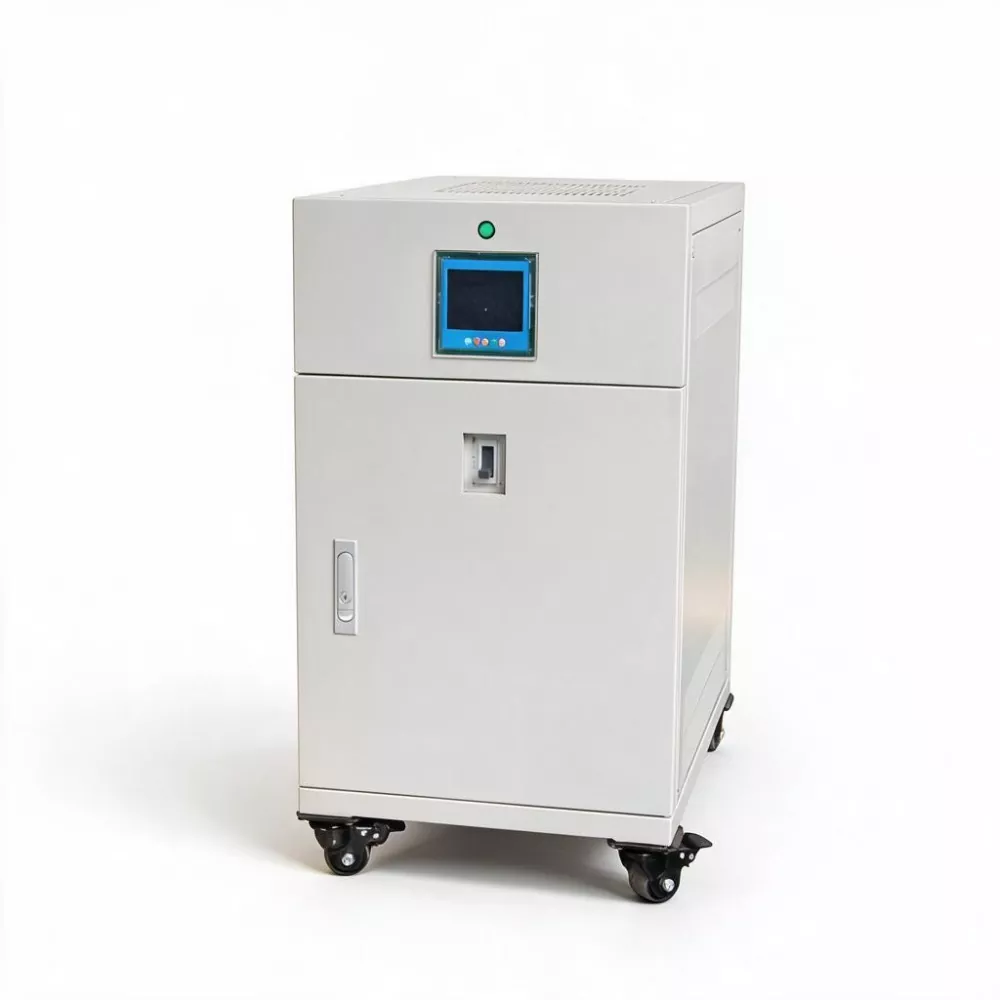

Em termos de gerenciamento inteligente, o SBWZ-100KVA está equipado com configurações programáveis ​​abrangentes e interfaces de comunicação RS485. O pessoal de manutenção pode visualizar remotamente a tensão trifásica, a corrente, a potência e o status de operação do equipamento na sala de controle e definir limites de proteção contra sobretensão, subtensão e sobrecorrente.

Quando há uma tendência anormal na qualidade da energia, o sistema pode emitir um aviso antecipado, conseguindo uma atualização de “reparo passivo” para “prevenção ativa” no modo de operação.

Principais recursos

1. Resposta em nível de milissegundo

O tempo de resposta é de 10ms a 40ms (ajustável), podendo completar o ajuste dentro do primeiro ciclo de flutuação da tensão da rede. Para cargas de TI, como servidores, switches e dispositivos de armazenamento sensíveis a transientes de tensão, essa velocidade é suficiente para completar a compensação dentro da janela de tolerância da fonte de alimentação, garantindo que os negócios não sejam interrompidos.

2. Precisão de estabilização de ultra-alta tensão

Precisão da tensão de fase ± 1%, precisão da tensão de linha ± 1,5%, muito superior aos ± 3% dos estabilizadores de tensão do tipo servo tradicionais. A estabilização de tensão de alta precisão pode efetivamente reduzir a carga de ajuste das fontes de alimentação do servidor, prolongar a vida útil dos módulos de energia e reduzir a taxa geral de falhas.

3. Design totalmente sem contato

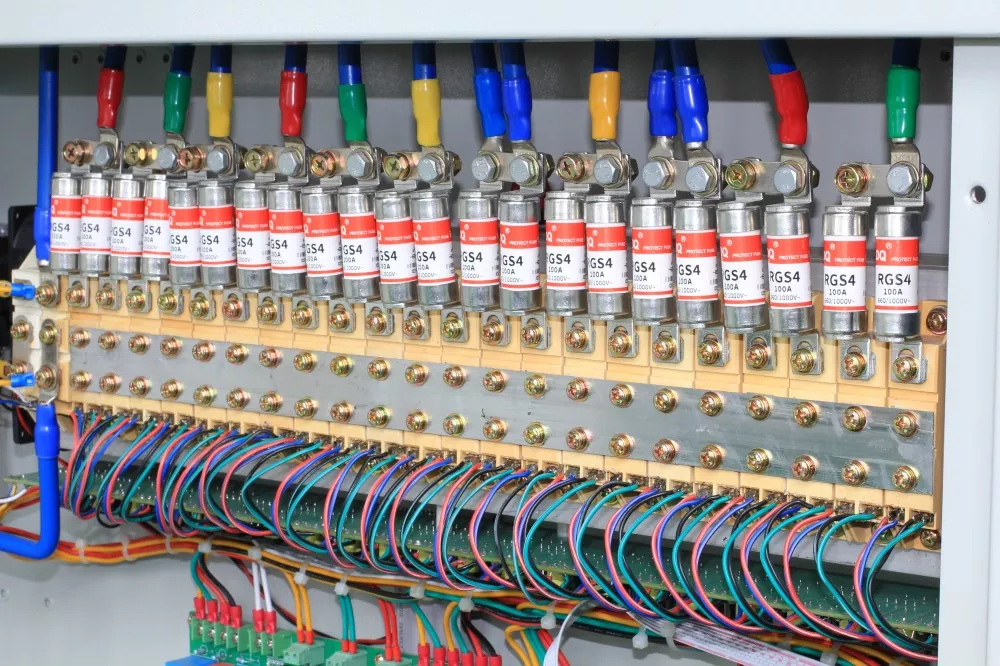

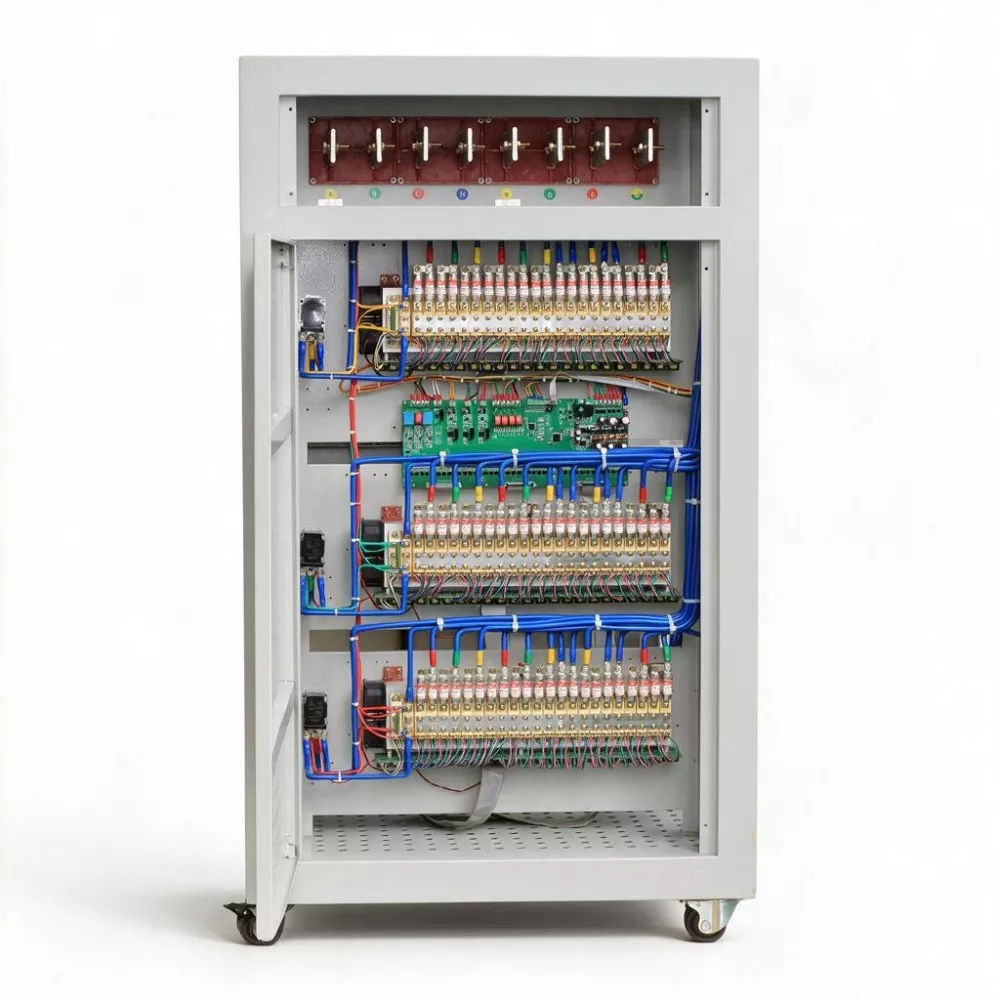

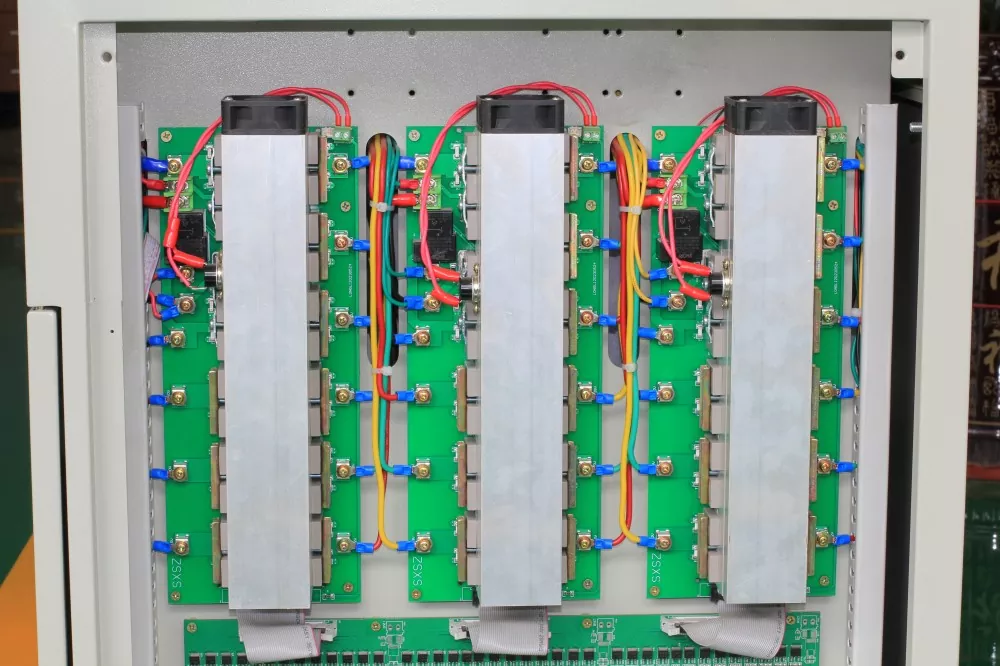

Os módulos SCR são usados ​​para substituir escovas de carvão e servomotores tradicionais, eliminando quaisquer peças mecânicas móveis em toda a máquina. Não há problemas como desgaste da escova de carbono, geração de faíscas ou substituição regular, tornando o AVR estático SCR trifásico de 100KVA particularmente adequado para locais de missão críticos onde paradas regulares de manutenção não são viáveis.

4. Eficiência ≥ 99%

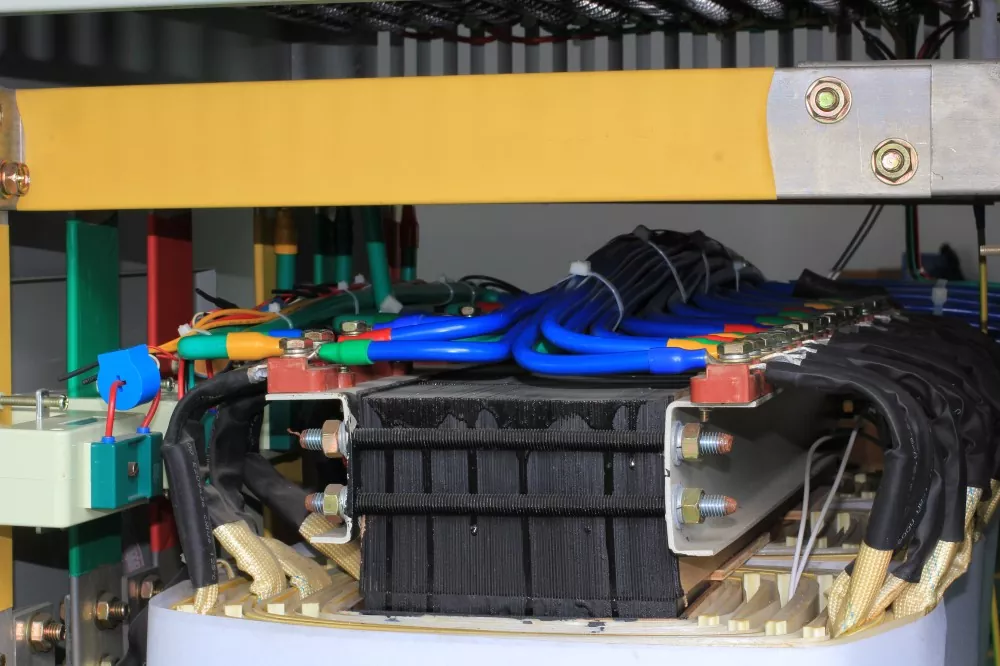

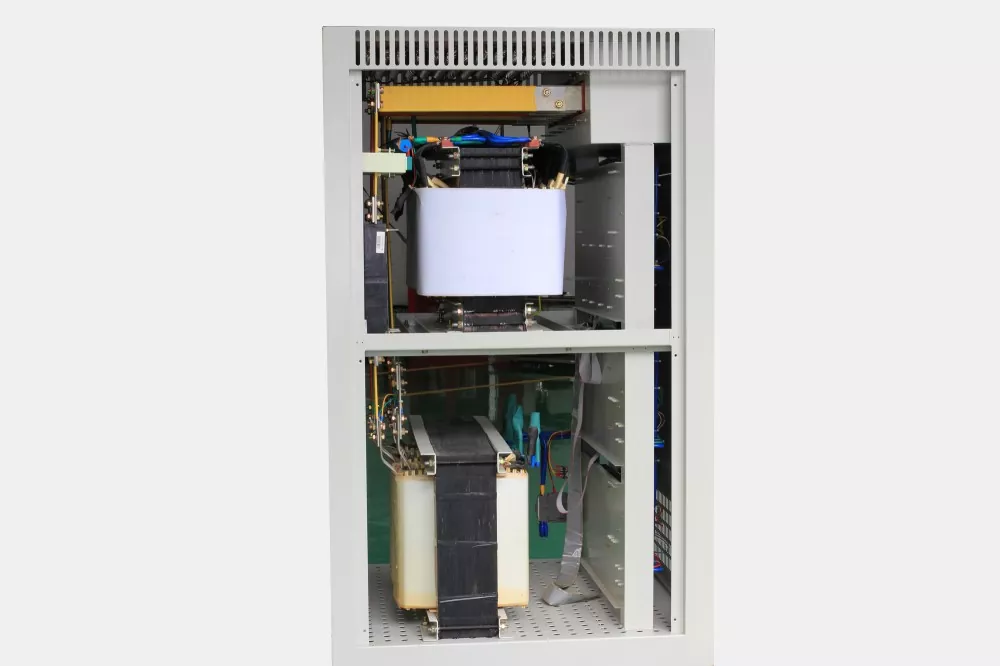

O uso de transformadores de isolamento de alta eficiência e módulos SCR de baixa perda de condução resulta em uma eficiência geral de ≥ 99%. Calculado com base em uma capacidade de 100KVA e 8.760 horas de operação por ano, em comparação com estabilizadores de tensão do tipo servo tradicionais (eficiência de 96%), pode economizar aproximadamente 3.000 a 4.000 kWh por ano, reduzindo significativamente os custos operacionais (TCO).

5. Saída pura

Taxa de distorção da forma de onda de saída < 0,1%, sem harmônicos incrementais. O estabilizador de tensão em si não introduz nenhuma interferência na rede elétrica, atendendo aos rígidos requisitos dos data centers para ambiente eletromagnético (EMC).

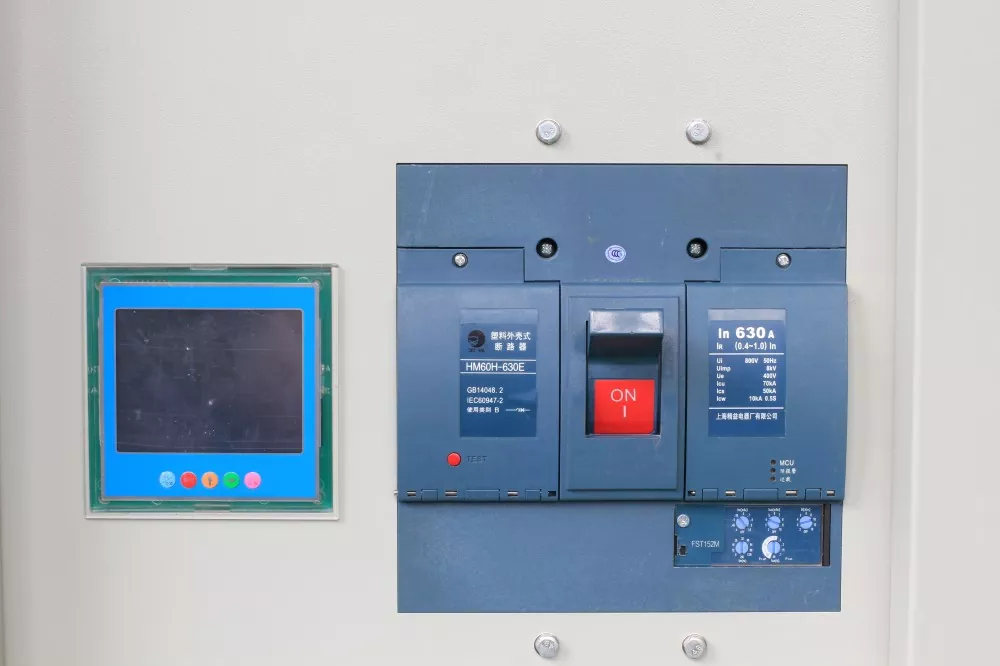

6. Monitoramento inteligente e proteção programável

Oferece suporte aos usuários para definir limites de sobretensão, subtensão, proteção contra sobrecorrente e precisão de estabilização de tensão. É fornecida interface de comunicação RS485 padrão (protocolo Modbus-RTU), que pode ser conectada ao DCIM (Data Center Infrastructure Management System) ou sistemas de monitoramento de ambiente de energia para obter gerenciamento remoto centralizado.

Aplicações de produtos

1. Data centers e nós de computação em nuvem: fornecem proteção de estabilização de tensão de alta velocidade para gabinetes de servidores, condicionadores de ar de precisão e front-end de UPS em salas de computadores IDC, eliminando o risco de reinicializações de servidores causadas por quedas de tensão.

2. Rede central de comunicação e hubs 5G: Usados ​​para fontes de alimentação de comutação em hubs de comunicação provinciais, salas de computadores da rede central 5G e nós de convergência de rede de área metropolitana, garantindo que o equipamento de comunicação não fique offline devido a flutuações de tensão.

3. Sistemas de transações financeiras: Fornecem garantias de fornecimento de energia no nível de “zero flash outage” para servidores de negociação e equipamentos de rede em bolsas de valores e data centers bancários, garantindo a integridade dos dados de transações e a continuidade dos negócios.

4. Centros de controle de transmissão de rádio e televisão: Utilizados para equipamentos de controle de transmissão em sistemas de transmissão de TV, estações de uplink de satélite e salas de computadores de redes de rádio e televisão, evitando acidentes de transmissão causados ​​por problemas de fornecimento de energia.

5. Equipamento de detecção de precisão em fabricação de ponta: Fornece fontes de alimentação puras com tensão estabilizada para equipamentos que são extremamente sensíveis a flutuações de tensão, como equipamentos de inspeção de wafers semicondutores, instrumentos de medição óptica e máquinas de medição de três coordenadas.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. O tempo de resposta variando de 10 ms a 40 ms pode atender aos requisitos de fonte de alimentação do servidor?

OK. De acordo com a especificação padrão de fonte de alimentação para equipamentos de TI, a fonte de alimentação para servidores geralmente requer um tempo de espera não inferior a 10 ms. O SBWZ-100KVA pode completar a compensação de tensão em 10 ms, no máximo. Na maioria dos cenários de flutuação da rede, a fonte de alimentação do próprio servidor nem sequer ativa o armazenamento de energia de backup, alcançando uma verdadeira estabilização de tensão “despercebida”.

2. Qual é a relação entre o estabilizador de tensão sem contato e o UPS (Fonte de Alimentação Ininterrupta)?

Os dois são complementares e não substitutivos. O UPS resolve o problema de “queda de energia” (fornecendo energia através de baterias), enquanto o estabilizador de tensão SBWZ resolve o problema de “tensão instável”. Para cenários com flutuações frequentes de tensão, mas raramente interrupções completas de energia, o uso apenas de um estabilizador pode melhorar significativamente a qualidade do fornecimento de energia; para cenários que exigem proteção abrangente, recomenda-se implantar o estabilizador de tensão SBWZ na frente do no-break, o que pode reduzir a troca frequente do no-break para o modo bateria devido a flutuações de tensão e prolongar a vida útil da bateria.

3. Quão verdadeira é a eficiência ≥ 99%? Quanta eletricidade pode ser economizada a longo prazo?

Este valor de eficiência é baseado em testes de operação em plena carga. Com carga de 100KVA e eficiência de 99%, a perda própria do equipamento é de aproximadamente 1KW; se estiver usando um estabilizador de tensão tipo servo tradicional (com eficiência de 96%), a perda é de aproximadamente 4KW. Com um preço de eletricidade industrial de 0,7 yuans por quilowatt-hora e 8.760 horas por ano, o SBWZ-100KVA pode economizar aproximadamente (4-1) × 8.760 × 0,7 ≈ 18.396 yuans em custos de eletricidade por ano. Isto pode ser recuperado dentro de três anos do custo premium do equipamento.

4. O equipamento suporta operação paralela para obter redundância?

Sim. Vários SBWZ-100KVA podem ser obtidos através de um gabinete de bypass para configuração redundante paralela (1+1 ou N+1). Quando um dispositivo é mantido ou falha, o outro pode assumir a carga perfeitamente. O esquema específico de configuração paralela pode ser consultado com nossos engenheiros de sistema, que irão projetá-lo com base na sua arquitetura de distribuição de energia no local.
5. Como o AVR estático SCR trifásico de 100KVA dissipa o calor?

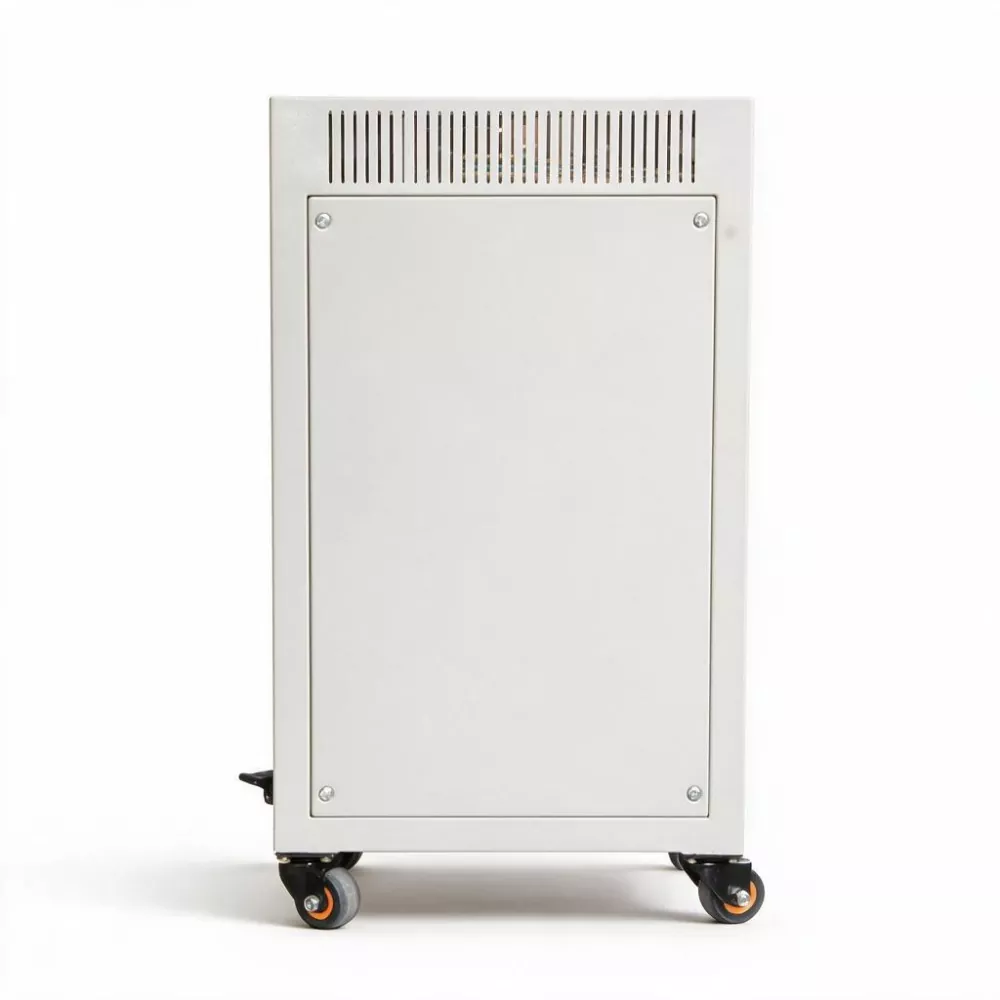

O SBWZ-100KVA usa resfriamento de ar forçado com controle de temperatura inteligente, com aberturas de entrada e saída de ar localizadas nas laterais frontal e traseira do gabinete. Recomenda-se que a temperatura ambiente do espaço de instalação seja controlada entre -5°C e 40°C, com umidade relativa inferior a 90%. Para equipamentos instalados em data centers ou salas de comunicação, o ambiente de ar condicionado da sala atende plenamente aos requisitos; para equipamentos instalados em salas comuns de distribuição de energia, garantir uma boa ventilação é suficiente.
