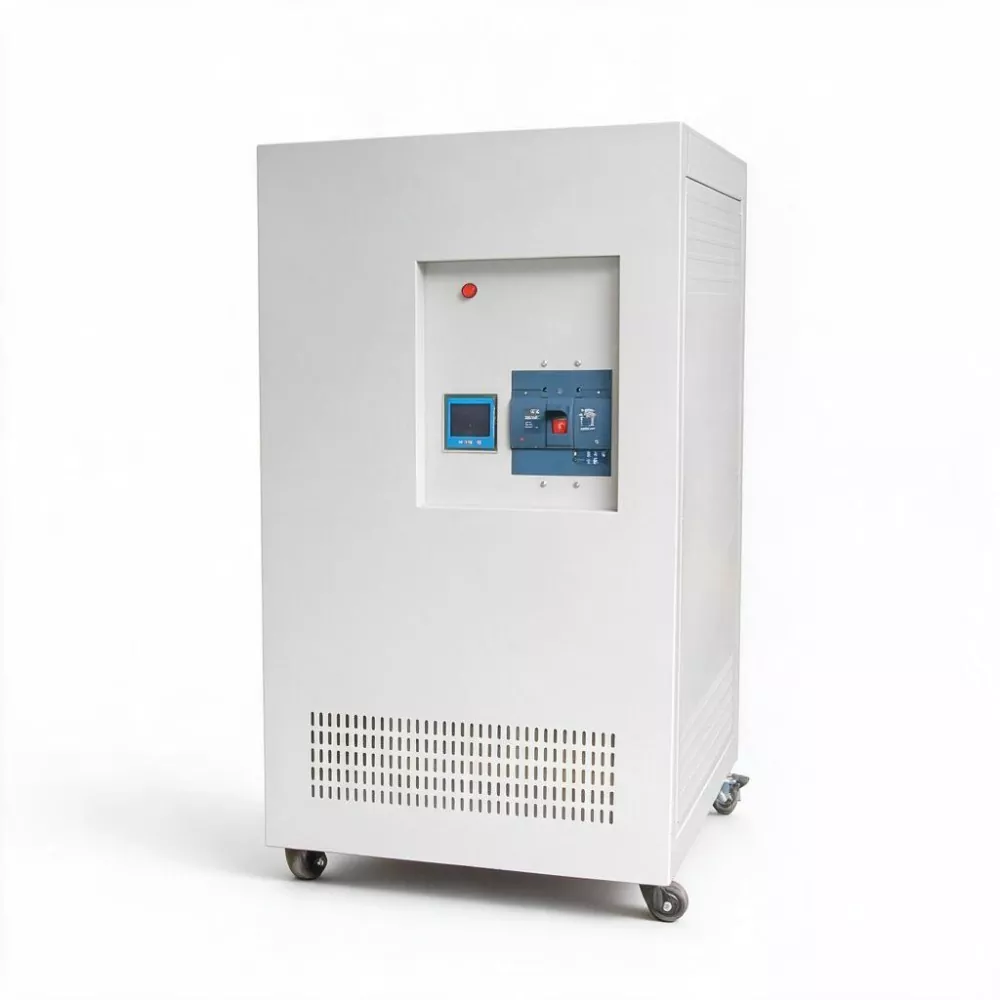

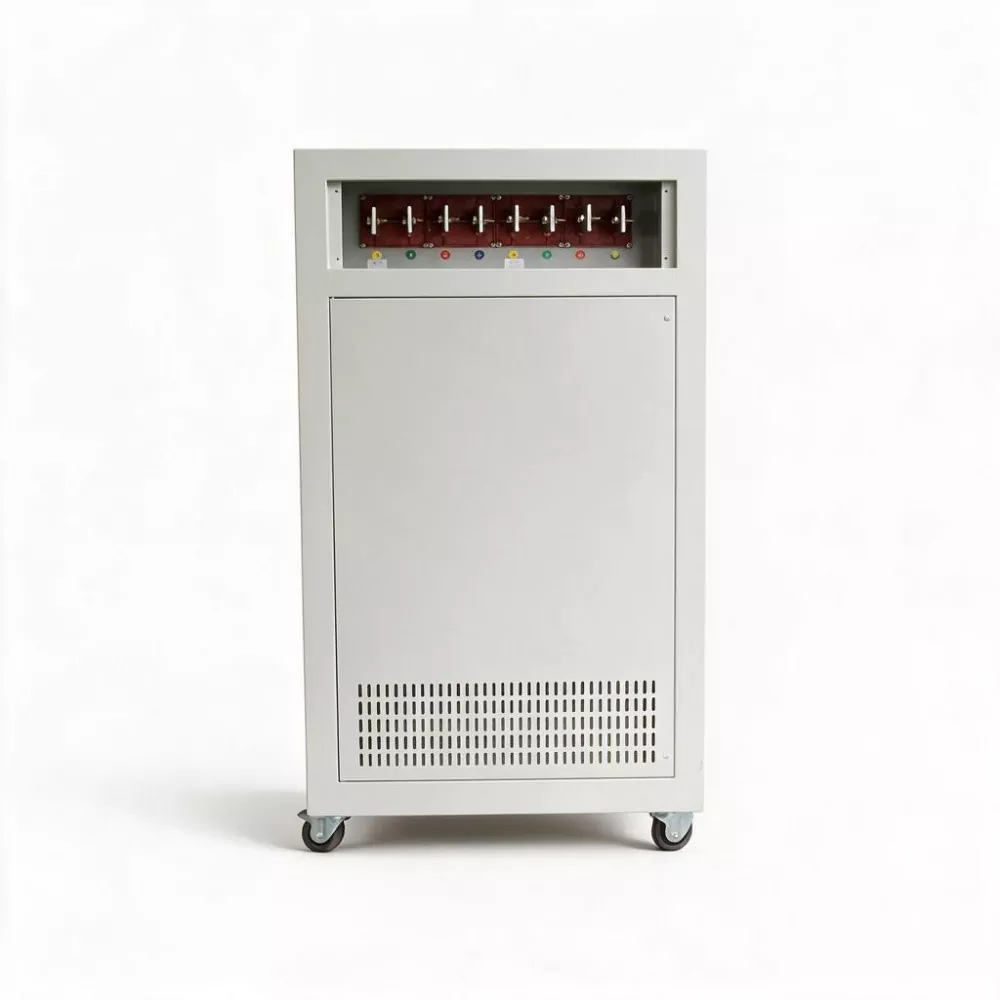

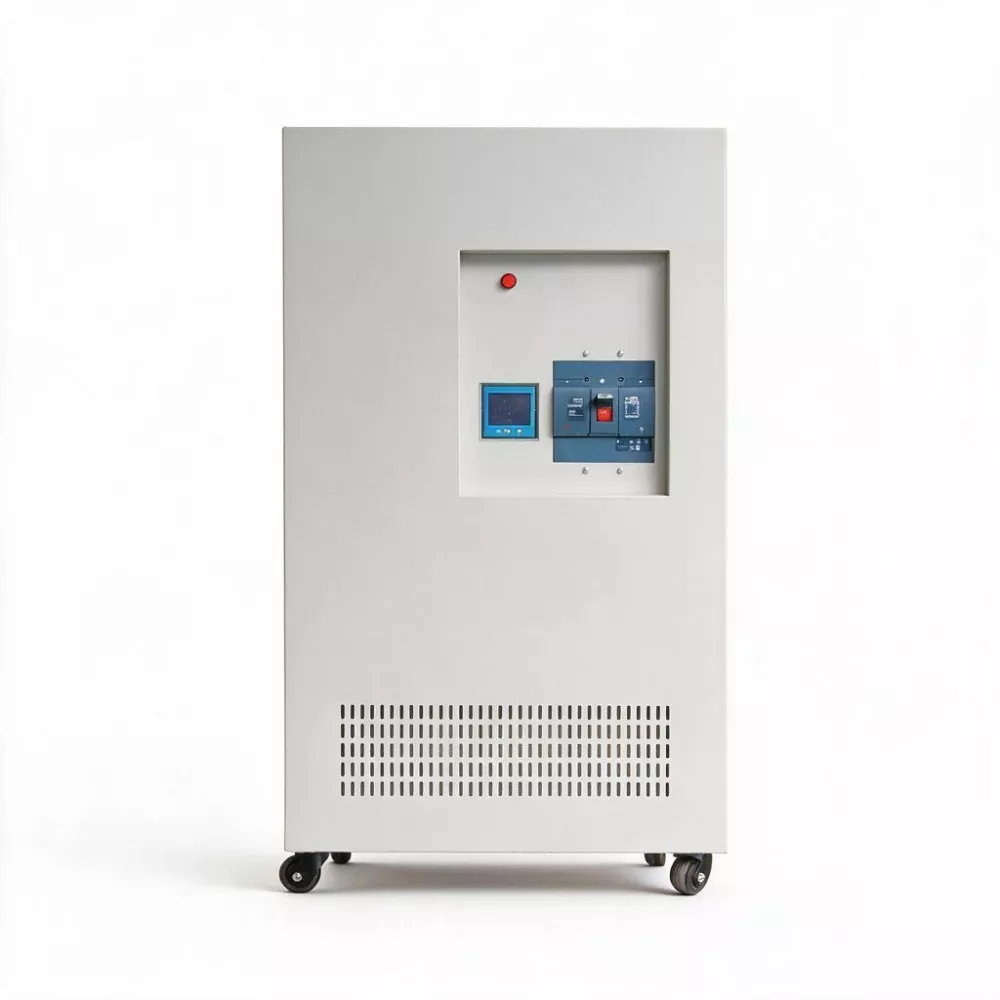

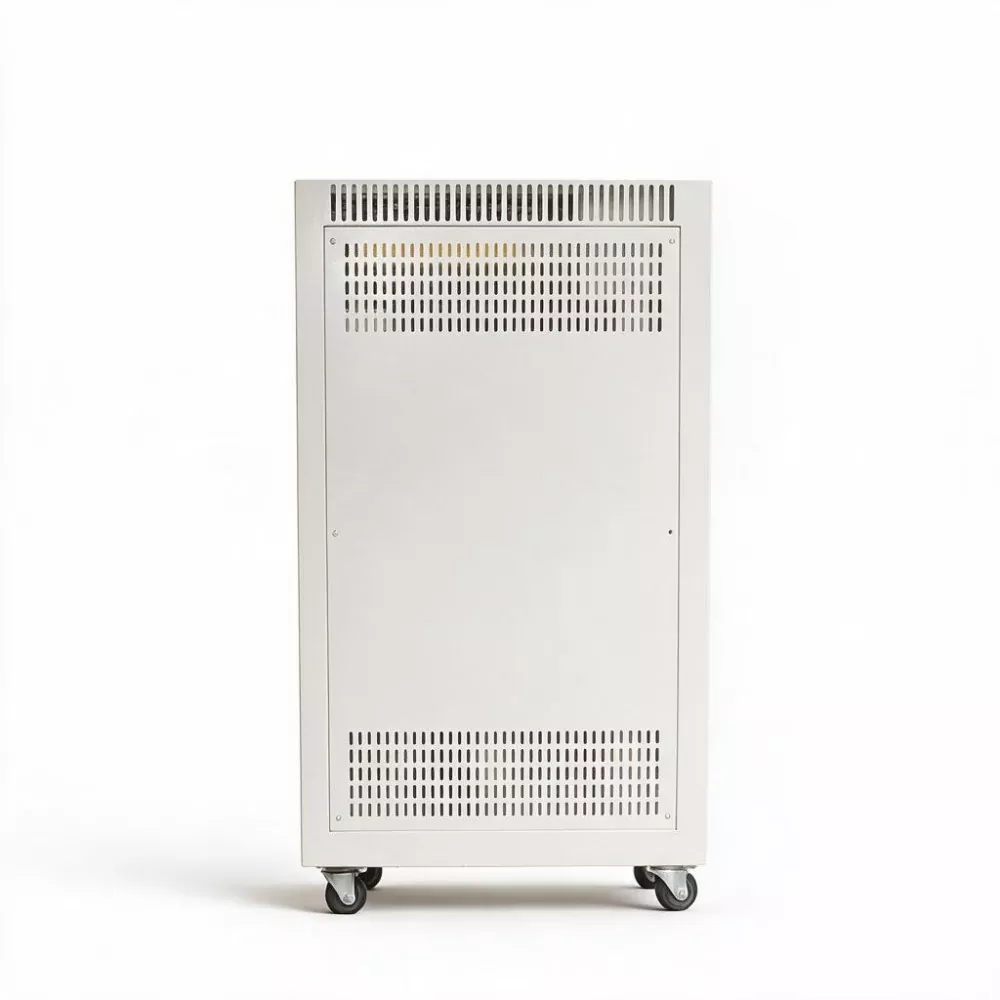

AVR estático SCR trifásico 500kVA

O AVR estático SCR trifásico de 500KVA é um dispositivo digital de estabilização de tensão sem contato de alta capacidade, feito sob medida para parques industriais modernos e zonas de fabricação de precisão. Com uma capacidade nominal de 500KVA e corrente de saída de 760A, ele adota controle digital DSP e tecnologia de compensação rápida SCR para obter regulação de tensão de alta precisão de ± 1% dentro de um tempo de resposta de 10–40 ms.

Além da correção básica de flutuação de tensão, a unidade fornece isolamento harmônico passivo para suprimir a distorção da rede causada por cargas não lineares e suporta interconexão de dados com sistemas EMS, APF e SVG do parque, realizando otimização sistemática da qualidade de energia para sistemas de distribuição de energia industrial.

Parâmetro do produto

Principais recursos

1. Grande capacidade ao nível do parque

Capacidade nominal 500KVA, corrente de saída 760A. O AVR estático SCR trifásico 500KVA pode ser instalado diretamente no lado de entrada da distribuição principal do parque ou na subestação de uma grande oficina, fornecendo proteção centralizada de estabilização de tensão para todo o barramento de distribuição (cobrindo dezenas de dispositivos e milhares de metros quadrados de área de produção).

2. Resposta ultrarrápida dentro de 10ms a 40ms

Quando a rede elétrica superior sofre quedas de tensão ou flutuações de tensão causadas pela inicialização de grandes grupos de equipamentos no parque, o SBWZ-500KVA pode completar a compensação em milissegundos, evitando que as flutuações de energia se espalhem por todo o parque e garantindo a continuidade do fornecimento de energia para todos os dispositivos conectados.

3. Atenuação harmônica natural

Através do efeito de acoplamento eletromagnético do transformador de isolamento, ele tem um efeito de atenuação de 30% a 50% nos harmônicos característicos (5º, 7º, 11º, etc.) gerados no lado da carga. Quando usado em conjunto com filtros de potência ativos (APF), pode alcançar conformidade geral de gerenciamento harmônico para o parque.

4. Eficiência ≥ 99%

Com base em uma capacidade de 500KVA e uma taxa de carga média anual de 60%, o SBWZ-500KVA pode economizar aproximadamente (500 × 0,6 × 4% × 8760) ≈ 105.000 kWh de eletricidade por ano em comparação com estabilizadores de tensão do tipo servo tradicionais (com uma eficiência de 96%). Para grandes parques, cada dispositivo pode economizar aproximadamente 70.000 a 80.000 yuans em custos de eletricidade por ano (com base no preço da eletricidade industrial de 0,7 yuans por kWh), com benefícios econômicos significativos.

5. Design totalmente sem contato

Sem escovas de carvão, sem servo motores, sem desgaste mecânico, eliminando o risco de interrupção de energia causada por falhas mecânicas em estabilizadores de tensão tradicionais. Para parques industriais que exigem confiabilidade de fornecimento de energia de 99,99%, esse recurso é crucial.

6. Função de gateway de qualidade de energia

Interface de comunicação RS485 padrão (Modbus-RTU), expansível para comunicação Ethernet. Carregamento em tempo real de dados de tensão trifásica, corrente, potência, taxa de distorção harmônica, etc. para a plataforma EMS, trabalhando em coordenação com os dispositivos front-end de compensação de potência reativa (SVG, bancos de capacitores) e APF para construir um sistema completo de gerenciamento de circuito fechado de qualidade de energia.

Aplicações de produtos

1. Parque Industrial de alta tecnologia: Fornece gerenciamento centralizado da qualidade de energia para o barramento de baixa tensão da principal sala de distribuição do parque, garantindo a qualidade do fornecimento de energia para empresas como tecnologia da informação, biomedicina e instrumentos de precisão dentro do parque.

2. Sistema de distribuição principal de grande fábrica: Instalado na lateral do gabinete de entrada principal da fábrica, o AVR estático SCR trifásico de 500KVA fornece estabilidade de tensão e proteção de isolamento harmônico para toda a área da fábrica (abrangendo várias oficinas).

3. Fabricação de semicondutores e painéis: Fornece proteção de estabilização de tensão em toda a fábrica para os sistemas da planta (MAU, FFU, unidades de resfriamento, grupos de compressores de ar) de fábricas de wafer e fábricas de painéis, garantindo a estabilidade dos parâmetros ambientais em oficinas limpas.

4. Base Industrial de Nova Energia: Usada para sistemas de distribuição de energia de fábricas de módulos fotovoltaicos e superfábricas de baterias de lítio, eliminando flutuações de tensão causadas pelo start-stop em grande escala de equipamentos de produção nas linhas de produção e garantindo a operação estável de linhas de produção automatizadas.

5. Nó Microrrede do Parque Industrial: Atua como centro de estabilização de tensão na microrrede do parque (fotovoltaica + armazenamento de energia + estações de carregamento), coordenando o equilíbrio de oferta e demanda entre fontes de energia distribuídas e cargas.

Serviços de personalização

A KTAC fornece personalização abrangente de OEM/ODM para o SBWZ-500KVA para atender aos requisitos específicos do projeto, condições das instalações e especificações da marca.

Configuração de tensão:Faixa de tensão de entrada (padrão ±20%, mais ampla disponível mediante solicitação) e tensão de saída (380V/400V/415V) definida de fábrica para corresponder ao seu sistema de distribuição.

Gabinete e proteção:Padrão IP20 para instalação interna; Atualização IP54 disponível para ambientes externos ou empoeirados, com proteção solar opcional, isolamento térmico e módulos de aquecimento/desumidificação.

Comunicação e monitoramento: padrão RS485 (Modbus-RTU); módulos opcionais Ethernet, Profibus-DP ou IoT industrial para integração com plataformas EMS, SCADA ou DCS.

Módulos funcionais: Filtragem EMI integrada, proteção contra surtos (SPD) ou interfaces de coordenação APF/SVG dedicadas podem ser integradas mediante solicitação.

Operação Paralela:Configurações paralelas redundantes (2 ou 3 unidades) com compartilhamento de carga e failover automático, projetadas para aplicações de missão crítica que exigem 99,99% de disponibilidade.

Marca e documentação: cores personalizadas, impressão de logotipo, design de embalagens e manuais multilíngues adaptados aos requisitos de sua marca.

Perguntas frequentes

1. Quais são as diferenças entre SBWZ-500KVA, APF e SVG? Como eles funcionam juntos?

· O SBWZ-500KVA é responsável pela estabilidade da tensão: compensa rapidamente as flutuações de tensão e mantém a tensão dentro de ±1%.

· APF é responsável pelo controle harmônico: compensa e filtra dinamicamente os harmônicos característicos gerados pela carga.

· SVG é responsável pela compensação de potência reativa: compensa de forma rápida e dinâmica a potência reativa do sistema, melhorando o fator de potência.

Os três se complementam. O SBWZ-500KVA carrega dados de qualidade de energia através da interface de comunicação para a plataforma EMS, e o EMS agenda de forma inteligente a ativação de APF e SVG com base no status do sistema, formando um sistema completo de governança de circuito fechado de qualidade de energia.

2. Quais são os requisitos para o equipamento elétrico frontal correspondente a uma capacidade de 500KVA?

A corrente nominal do 380V 500KVA trifásico é de aproximadamente 760A. Recomenda-se configurar um disjuntor tipo quadro (ACB) com capacidade não inferior a 1000A no front-end. Recomenda-se que o barramento de cobre para a linha de entrada tenha especificações TMY 80×6mm ou maiores, e o cabo de entrada seja 2 YJV 3×185mm² + 2×95mm² em paralelo ou um único YJV 3×300mm² + 2×150mm². A configuração específica precisa ser calculada com base no diagrama real do sistema de distribuição e no comprimento da linha.

3. O AVR estático SCR trifásico de 500KVA pode ser instalado em um ambiente externo?

O padrão SBWZ-500KVA é do tipo instalação interna (com nível de proteção IP20). Se for necessária uma instalação externa (como em uma sala de distribuição do tipo contêiner ou em uma subestação externa do tipo caixa), o nível de proteção pode ser atualizado para IP54 (para proteção contra poeira e respingos) e proteção solar adicional, camadas de isolamento térmico e dispositivos de desumidificação de aquecimento podem ser adicionados. Por favor, informe-nos com antecedência sobre as condições do ambiente de instalação.

4. Como configurar múltiplas unidades SBWZ-500KVA para operação paralela redundante?

Através de um gabinete de controle paralelo dedicado, dois ou três estabilizadores de 500KVA podem ser operados em paralelo. O sistema paralelo suporta distribuição de carga e backup de redundância – quando um dispositivo falha ou requer manutenção, os dispositivos restantes podem assumir automaticamente todas as cargas. O esquema paralelo precisa ser determinado durante a fase de concepção do projeto. Entre em contato com nossos engenheiros de sistema para obter planos de configuração detalhados.

5. Existem considerações especiais para o transporte e instalação do equipamento?

O peso líquido do SBWZ-500KVA é de 886kg. Durante o transporte, são necessárias empilhadeiras ou equipamentos de elevação. A parte inferior do gabinete possui soquetes de empilhadeira padrão e anéis de elevação. A fundação para instalação deverá ser concretada com concreto C30 e com furos reservados para fixação do equipamento. Após o gabinete estar instalado, ele precisa ser nivelado (com tolerância de ±2mm/m) e, em seguida, os barramentos de cobre para linhas de entrada e saída devem ser conectados.
