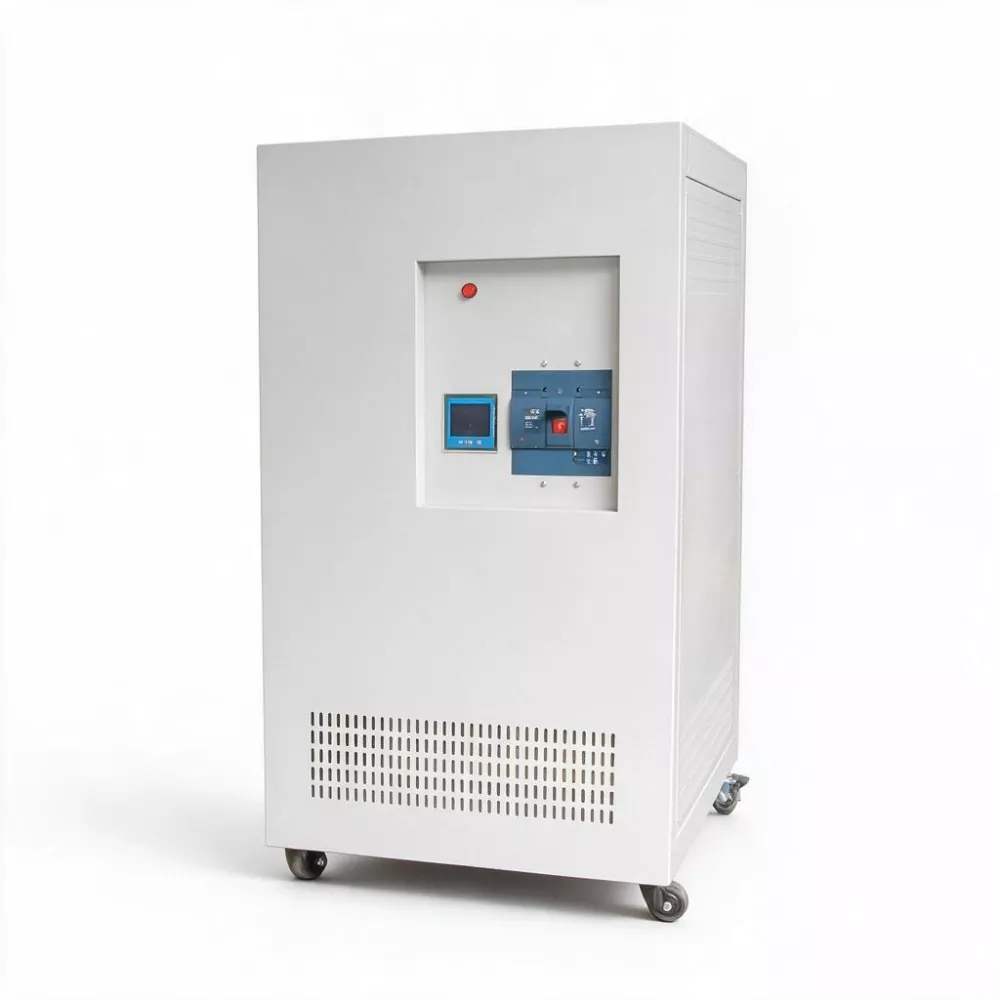

KTACfornece soluções de qualidade de energia para ambientes industriais exigentes e seusAVR estático SCR trifásico 500kVAfoi projetado para aplicações onde a tensão trifásica estável é essencial para a operação confiável do equipamento. Ao combinar o gerenciamento de energia de alta capacidade com regulação SCR de estado sólido, esse tipo de AVR estático pode ajudar os usuários industriais a gerenciar flutuações de tensão sem depender de componentes de comutação mecânica.
Um AVR estático SCR trifásico de 500kVA é uma solução de regulação automática de tensão de alta capacidade destinada a sistemas elétricos industriais que requerem tensão controlada e estável. A classificação de 500kVA torna-o adequado para cargas elétricas substanciais, enquanto a regulação estática baseada em SCR permite um ajuste eletrónico rápido. Comparado com estabilizadores de tensão convencionais controlados mecanicamente, um AVR estático pode fornecer uma resposta mais rápida e reduzir o desgaste associado às peças de comutação móveis. Para fábricas, linhas de produção, sistemas de automação, equipamentos sensíveis a dados e outras aplicações críticas de energia, a seleção do AVR correto requer consideração da faixa de tensão, características de carga, configuração de fase, condições de instalação, funções de proteção e requisitos de manutenção.
Índice
- O que é um AVR estático SCR trifásico de 500kVA?
- Por que a tecnologia SCR é importante em sistemas AVR estáticos?
- Quais são os principais recursos a serem avaliados?
- Principais considerações técnicas em resumo
- Onde um AVR estático de 500kVA pode ser usado?
- Como você deve selecionar o AVR industrial certo?
- Que benefícios operacionais as empresas podem esperar?
- Perguntas frequentes
- Conclusão
O que é um AVR estático SCR trifásico de 500kVA?
Um AVR estático SCR trifásico de 500kVA é um regulador de tensão automático projetado para estabilizar a tensão em um sistema elétrico trifásico com capacidade de potência aparente nominal de 500kVA. O termoSCRrefere-se a um retificador controlado por silício, um dispositivo de comutação semicondutor usado para controlar eletronicamente a energia elétrica.
Ao contrário dos servoestabilizadores tradicionais que dependem de componentes mecânicos acionados por motor, um AVR estático SCR usa comutação e controle eletrônicos. Este projeto é particularmente relevante onde os distúrbios de tensão precisam ser corrigidos rapidamente e onde movimentos mecânicos frequentes podem aumentar os requisitos de manutenção.
Para grandes cargas industriais, a estabilidade de tensão não é simplesmente uma questão de conveniência. A tensão que está consistentemente fora da faixa operacional preferida pode afetar motores, equipamentos de automação, sistemas de controle, máquinas de produção e dispositivos eletrônicos sensíveis. Um AVR estático corretamente especificado pode, portanto, tornar-se um componente importante dentro de uma estratégia global de qualidade de energia.
Por que a tecnologia SCR é importante em sistemas AVR estáticos?
A principal distinção de um AVR estático SCR é seu método de regulação eletrônica sem contato. A comutação de semicondutores permite que o regulador ajuste a tensão sem depender dos contatos mecânicos que se movem através de um enrolamento.
Esta arquitetura pode oferecer diversas vantagens práticas:
- Correção rápida de tensão:A comutação eletrônica pode responder rapidamente a mudanças na alimentação de entrada.
- Sem ajuste motorizado:O processo de regulação não requer um servo motor mecânico para se mover continuamente.
- Desgaste mecânico reduzido:Menos componentes de regulação móveis podem simplificar a manutenção a longo prazo.
- Adequação para cargas dinâmicas:A correção rápida pode ser útil onde as cargas industriais mudam frequentemente.
- Operação automática contínua:O sistema de controle pode monitorar as condições elétricas e regular a saída automaticamente.
Exemplos industriais de reguladores SCR estáticos mostram que os modelos trifásicos estão disponíveis em uma ampla faixa de capacidade, incluindo sistemas da classe 500kVA. As configurações técnicas variam de acordo com o fabricante, portanto, a tensão de entrada, a tensão de saída, a precisão da regulação, as características de resposta, o resfriamento e as funções de proteção devem sempre ser confirmadas em relação às especificações reais do projeto.
Quais são os principais recursos a serem avaliados?
Capacidade trifásica de alta potência
A classificação de 500kVA posiciona esta categoria AVR para instalações elétricas substanciais, em vez de pequenas cargas de escritório. Antes da instalação, os engenheiros devem calcular a carga real conectada, a corrente inicial, o perfil de demanda, o fator de potência e a expansão futura esperada.
Regulamento SCR Estático
A tecnologia SCR fornece ajuste eletrônico de tensão. Isto é especialmente relevante para aplicações onde são necessárias correção rápida de tensão e regulação frequente.
Monitoramento e Controle Automático
Um AVR industrial deve monitorar continuamente os parâmetros elétricos relevantes e regular automaticamente a saída de acordo com a faixa operacional configurada. Uma interface de controle clara também pode facilitar o comissionamento e a inspeção de rotina.
Funções de proteção
Equipamentos de regulação de tensão de alta capacidade devem ser avaliados juntamente com sua arquitetura de proteção. Dependendo do projeto específico, a proteção pode incluir condições como sobretensão, subtensão, sobrecarga, curto-circuito, falhas relacionadas às fases, superaquecimento e condições operacionais anormais.
Projeto de Instalação Industrial
Em 500kVA, a instalação física torna-se uma importante consideração de engenharia. A equipe do projeto deve revisar as dimensões do gabinete, ventilação, dissipação de calor, roteamento de cabos, espaço para manutenção, aterramento, condições ambientais e acesso do pessoal de serviço.
Principais considerações técnicas em resumo
| Parâmetro | O que verificar | Por que é importante |
|---|---|---|
| Capacidade nominal | 500kVA | Define a capacidade de potência aparente pretendida do sistema. |
| Configuração de fase | Trifásico | Deve corresponder à arquitetura de distribuição elétrica do local. |
| Tecnologia de Regulação | Controle estático SCR | Fornece ajuste eletrônico de tensão sem contato. |
| Tensão de entrada | Confirme de acordo com os requisitos do projeto | Determina se o AVR corresponde à rede elétrica disponível ou à alimentação do gerador. |
| Tensão de saída | Confirme de acordo com o equipamento conectado | Garante que o equipamento downstream receba a tensão necessária. |
| Freqüência | 50 Hz, 60 Hz ou requisito específico do projeto | Deve corresponder ao sistema elétrico e às cargas conectadas. |
| Proteção | Sobretensão, subtensão, sobrecarga e outras funções aplicáveis | Suporta uma operação mais segura e confiável. |
| Resfriamento | Verifique o arranjo de resfriamento especificado | O gerenciamento adequado do calor é importante para uma operação contínua de alta potência. |
Nota: As especificações elétricas exatas devem ser confirmadas com o fabricante do equipamento antes da compra porque a configuração, faixa de tensão, precisão, dimensões, proteção e outros parâmetros podem variar entre os modelos de AVR.
Onde um AVR estático de 500kVA pode ser usado?
Um AVR estático trifásico de alta capacidade pode ser considerado para instalações industriais onde flutuações de tensão podem interferir no desempenho do equipamento ou na continuidade da produção. As áreas de aplicação típicas incluem:
- Plantas de fabricação:Suporta condições de energia estáveis para máquinas de produção e sistemas automatizados.
- Equipamentos CNC e de precisão:Ajuda a manter uma alimentação elétrica mais consistente para componentes eletrônicos de controle sensíveis.
- Automação industrial:Útil para instalações que contenham equipamentos, drives, sensores e gabinetes de controle controlados por PLC.
- Equipamentos de comunicação e eletrônicos:Pode ajudar a gerenciar a instabilidade da tensão de alimentação que afeta sistemas eletrônicos sensíveis.
- Equipamento de impressão e processamento:A tensão estável pode suportar a operação consistente da máquina durante longos ciclos de produção.
- Instalações comerciais e de infraestrutura:Pode ser aplicado onde grandes cargas trifásicas requerem regulação automática de tensão.
A adequação de um AVR deve sempre ser determinada a partir do ambiente elétrico real e não apenas da capacidade. Uma classificação de 500kVA não significa automaticamente que cada perfil de carga de 500kVA seja apropriado para a mesma configuração.
Como você deve selecionar o AVR industrial certo?
A escolha de um AVR estático SCR trifásico de 500kVA deve começar com uma avaliação de engenharia do sistema elétrico. A lista de verificação a seguir pode ajudar os compradores a organizar os requisitos técnicos antes de solicitar um orçamento:
- Registre a tensão de entrada.Identifique a tensão nominal e a faixa de flutuação real no local de instalação.
- Calcule a carga real.Considere a demanda operacional atual, a demanda de pico, as características de partida do motor e a expansão planejada.
- Identifique equipamentos sensíveis.Determine se máquinas CNC, eletrônicos, sistemas de automação, dispositivos médicos ou outras cargas de precisão estão conectados.
- Confirme a configuração trifásica.Verifique o número de fios, requisitos de neutro, arranjo de aterramento e equilíbrio de fases.
- Defina os requisitos de saída.A tensão regulada necessária e a tolerância permitida devem ser especificadas antes da aquisição.
- Revise as opções de proteção e bypass.Os requisitos de manutenção e tratamento de falhas devem ser incluídos na especificação.
- Verifique as condições de instalação.Temperatura, umidade, poeira, ventilação, altitude, localização interna/externa e espaço de manutenção podem afetar a seleção do equipamento.
Para compradores que comparam soluções de estabilização de tensão industrial, um ponto de referência útil é a distinção entre a tecnologia SCR estática AVR e a regulação convencional baseada em servo. A escolha apropriada depende da resposta necessária, das características da carga, das condições ambientais, da estratégia de serviço e do projeto total do sistema.
Que benefícios operacionais as empresas podem esperar?
O valor de um AVR de alta capacidade vai além da simples mudança de tensão. Quando corretamente dimensionada e instalada, a regulação de tensão pode fazer parte de uma estratégia mais ampla para melhorar a consistência elétrica.
Os benefícios operacionais potenciais incluem:
- Condições de tensão mais consistentes para equipamentos downstream.
- Exposição reduzida a flutuações de tensão dentro da faixa operacional projetada do regulador.
- Resposta eletrônica rápida em comparação com sistemas de regulação ajustados mecanicamente.
- Menor dependência de componentes móveis de ajuste mecânico.
- Melhor adequação para sistemas industriais em operação contínua.
- Uma abordagem mais estruturada para gerenciar requisitos de qualidade de energia.
No entanto, um AVR não é um substituto universal para outros equipamentos de qualidade energética. Regulação de tensão, proteção contra surtos, filtragem de harmônicas, correção do fator de potência, energia de reserva e sistemas de fonte de alimentação ininterrupta resolvem diferentes problemas elétricos. Uma avaliação completa do projeto deverá determinar quais funções são realmente necessárias.
Perguntas frequentes
O que significa 500kVA em um AVR estático?
500kVA representa a capacidade nominal de potência aparente do AVR. A carga prática utilizável depende da configuração do equipamento, fator de potência, condições de operação, tipo de carga e limites especificados pelo fabricante.
Por que usar a tecnologia SCR em vez de um sistema servo mecânico?
A tecnologia SCR utiliza comutação de semicondutores em vez de ajuste mecânico acionado por motor. Isto pode fornecer regulação eletrônica rápida e reduzir o desgaste mecânico, tornando a regulação estática atraente para aplicações com cargas elétricas dinâmicas.
Um AVR estático SCR trifásico de 500kVA é adequado para todas as fábricas?
Não. A capacidade por si só não determina a adequação. Os engenheiros devem verificar a tensão de entrada, tensão de saída, faixa de flutuação, frequência, perfil de carga, configuração de fase, condições ambientais, requisitos de proteção e espaço de instalação antes de selecionar um modelo.
Quais equipamentos podem se beneficiar da estabilização de tensão?
Máquinas industriais, sistemas CNC, equipamentos de automação, sistemas de controle eletrônico, equipamentos de comunicação, máquinas de impressão e outras cargas sensíveis à tensão podem se beneficiar quando uma tensão de alimentação instável estiver afetando a operação.
Que informações devo fornecer ao solicitar um orçamento de AVR?
Forneça a capacidade necessária, tensão de entrada e saída, frequência, configuração de fiação trifásica, faixa de flutuação de tensão, tipo de carga, ambiente de instalação, requisitos de proteção e quaisquer requisitos especiais de comunicação ou bypass. Uma lista de carga ou diagrama elétrico unifilar também pode ajudar os engenheiros a determinar a configuração apropriada.
Conclusão
A AVR estático SCR trifásico 500kVAfoi projetado para regulação de tensão trifásica de alta capacidade, onde o controle eletrônico rápido e condições de energia estáveis são importantes. Sua arquitetura baseada em SCR, capacidade de regulação automática e capacidade em escala industrial tornam esta tecnologia relevante para fabricação, automação, máquinas de precisão e outras aplicações sensíveis à energia. Para um resultado confiável do projeto, os compradores devem avaliar o ambiente elétrico completo em vez de selecionar um AVR com base apenas na classificação de 500kVA. Se você estiver planejando um projeto de estabilização de tensão de alta potência e precisar de ajuda para confirmar a configuração apropriada,Contate-nosna KTAC para discutir seus requisitos de tensão, características de carga, condições de instalação e necessidades de aplicação.
