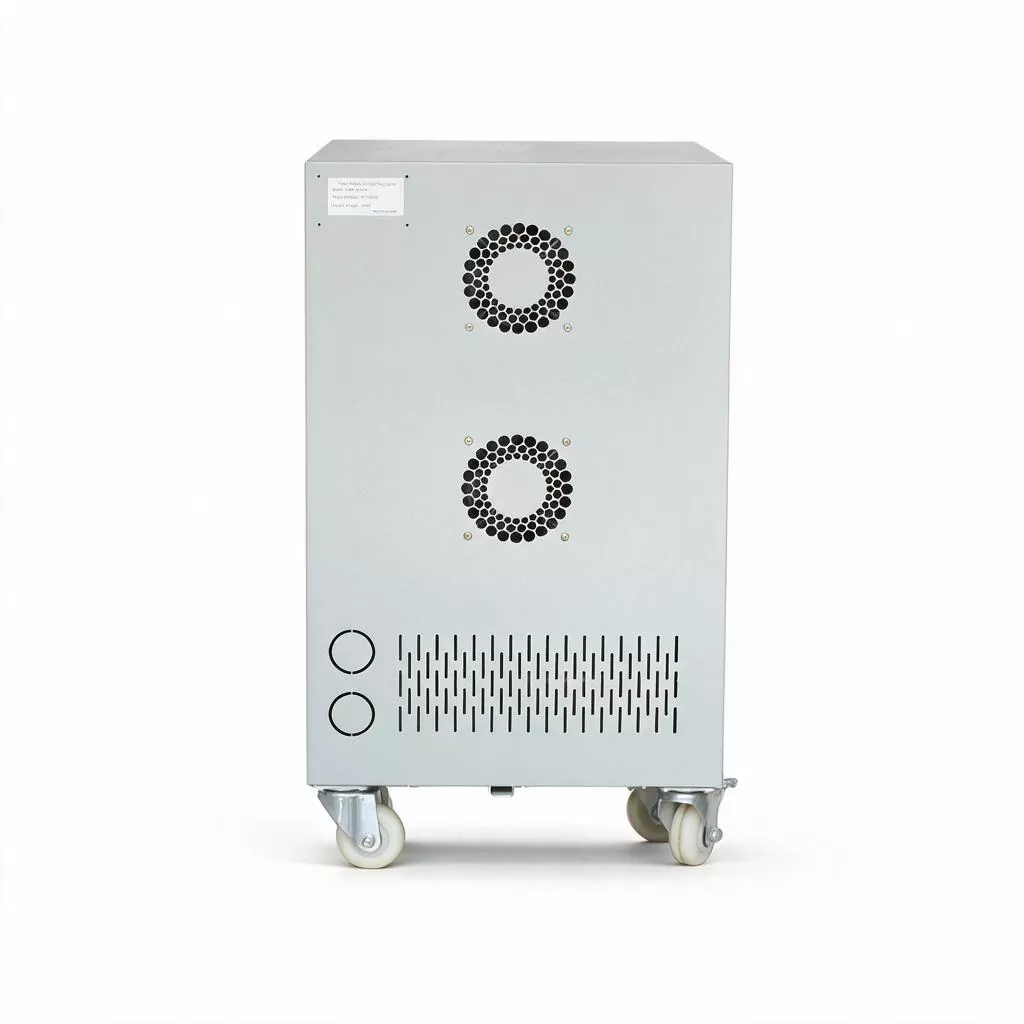

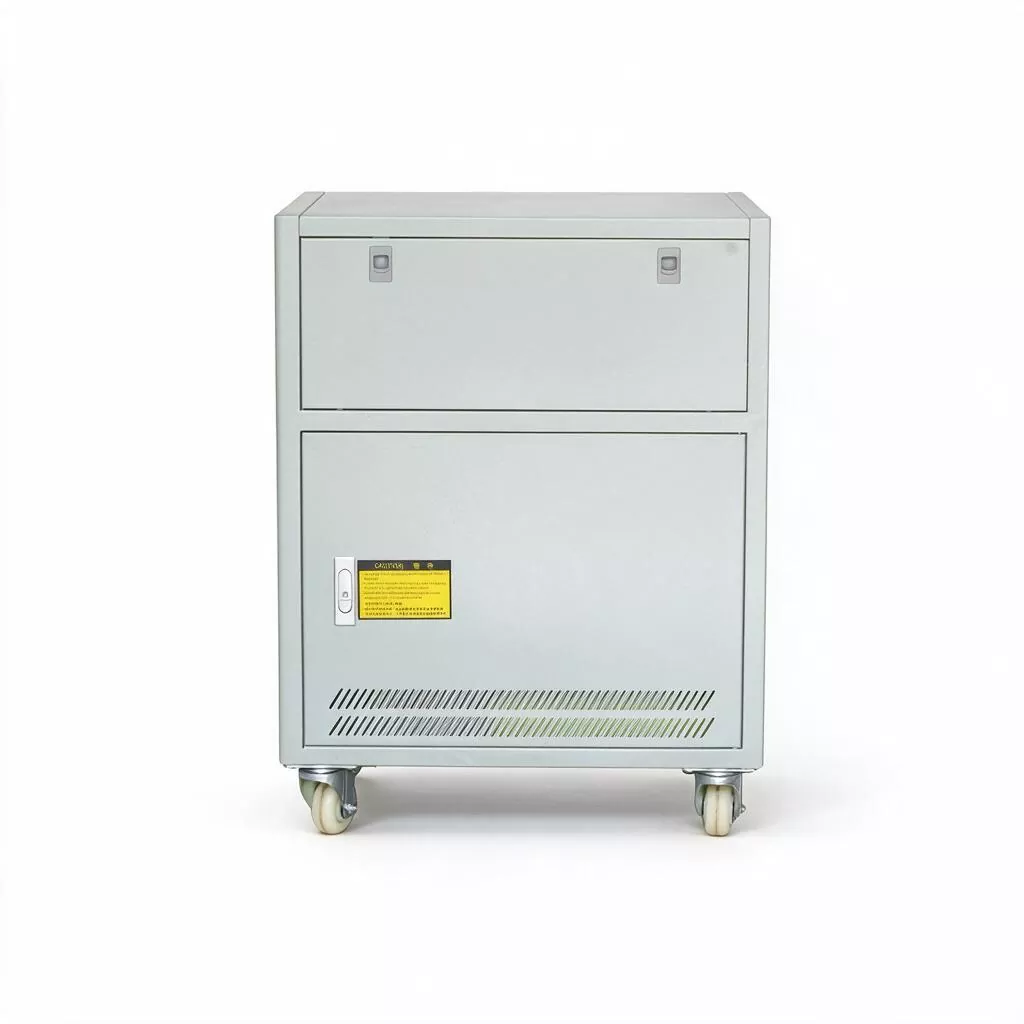

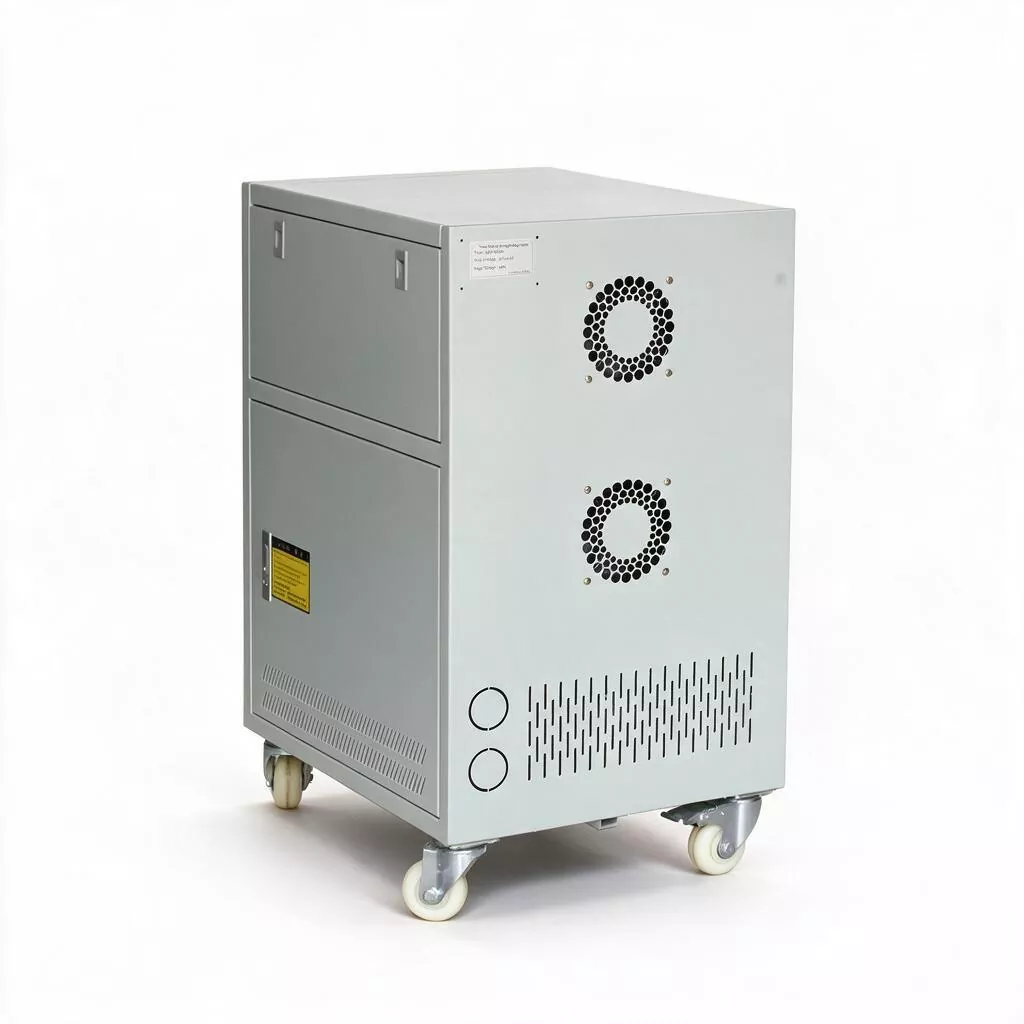

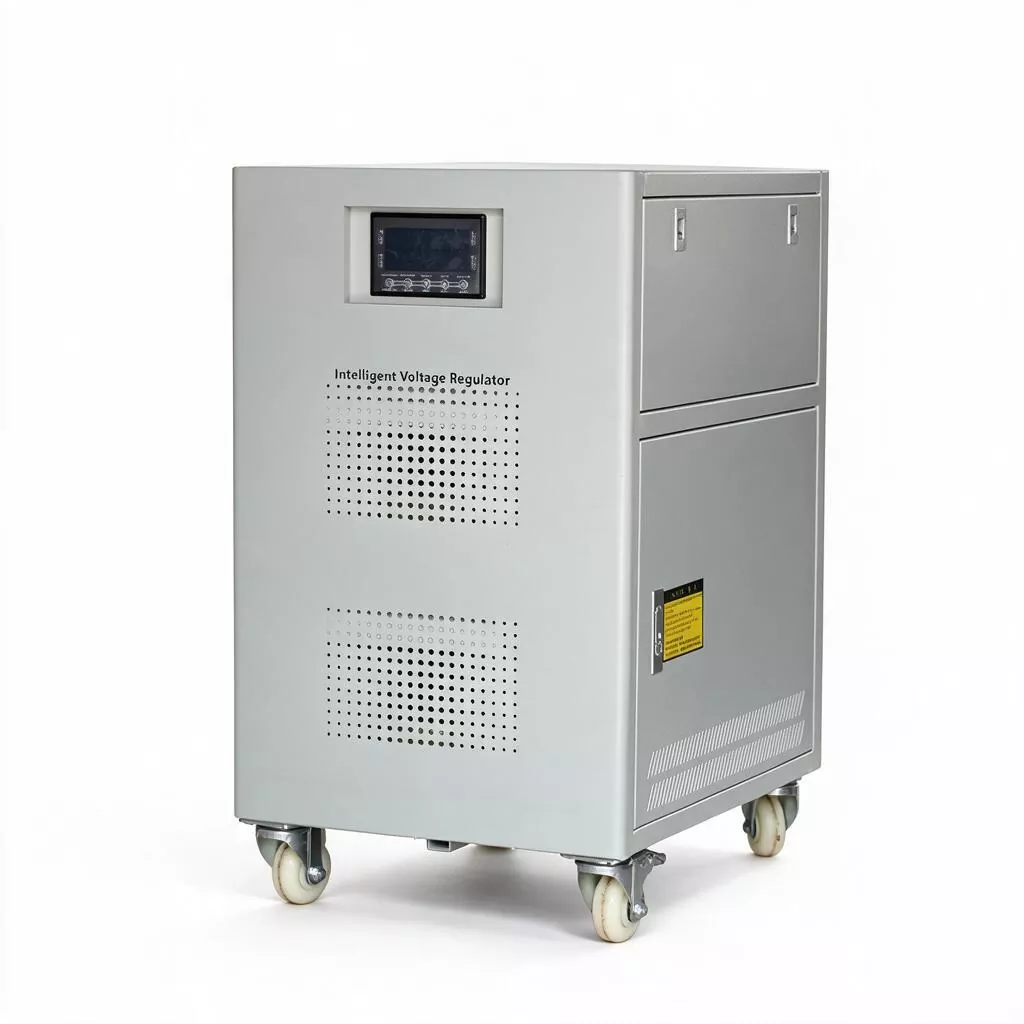

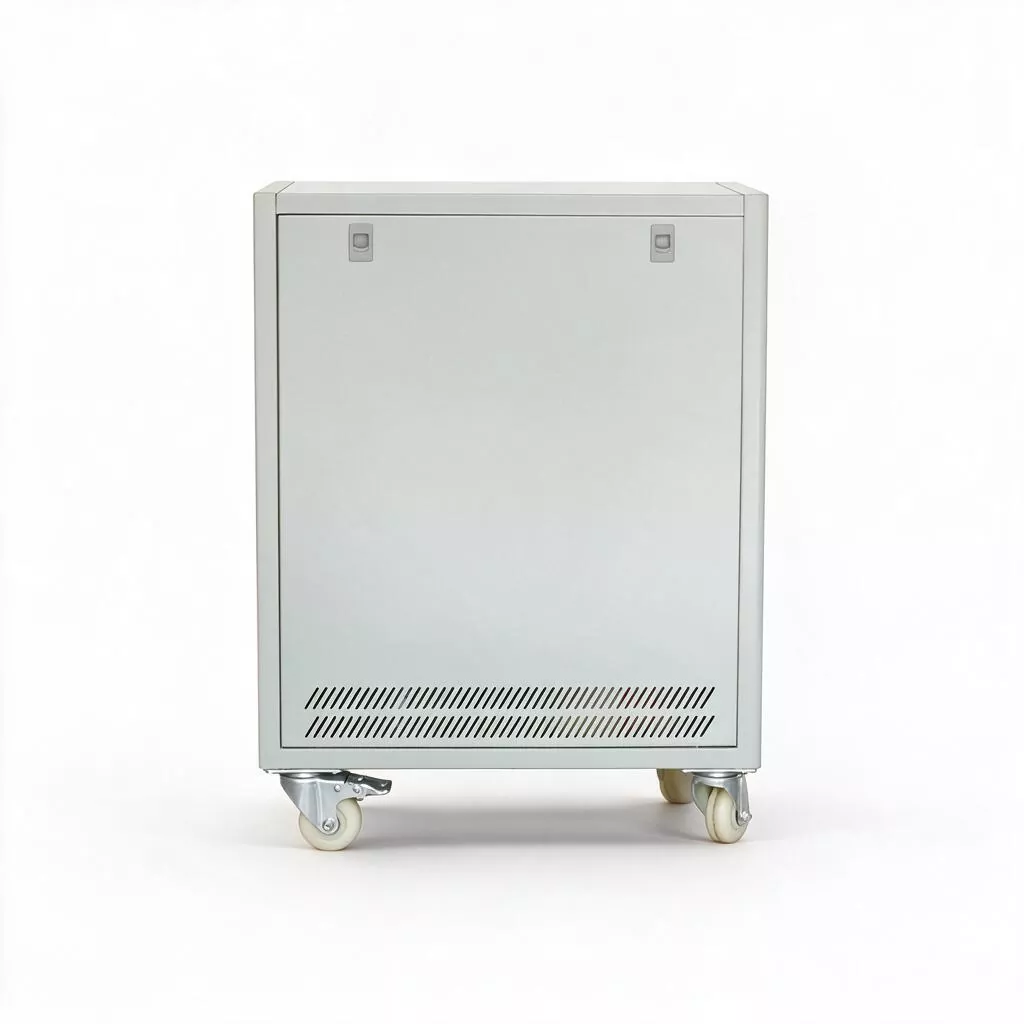

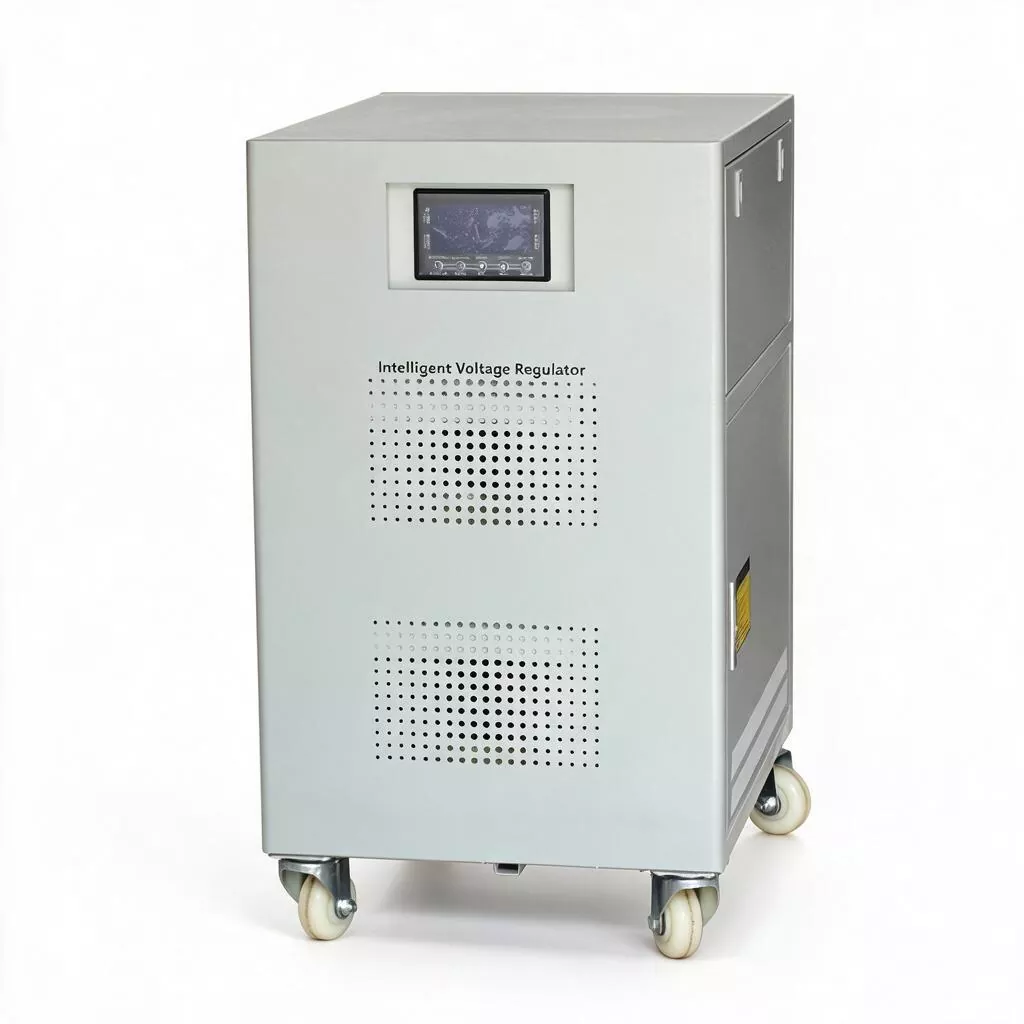

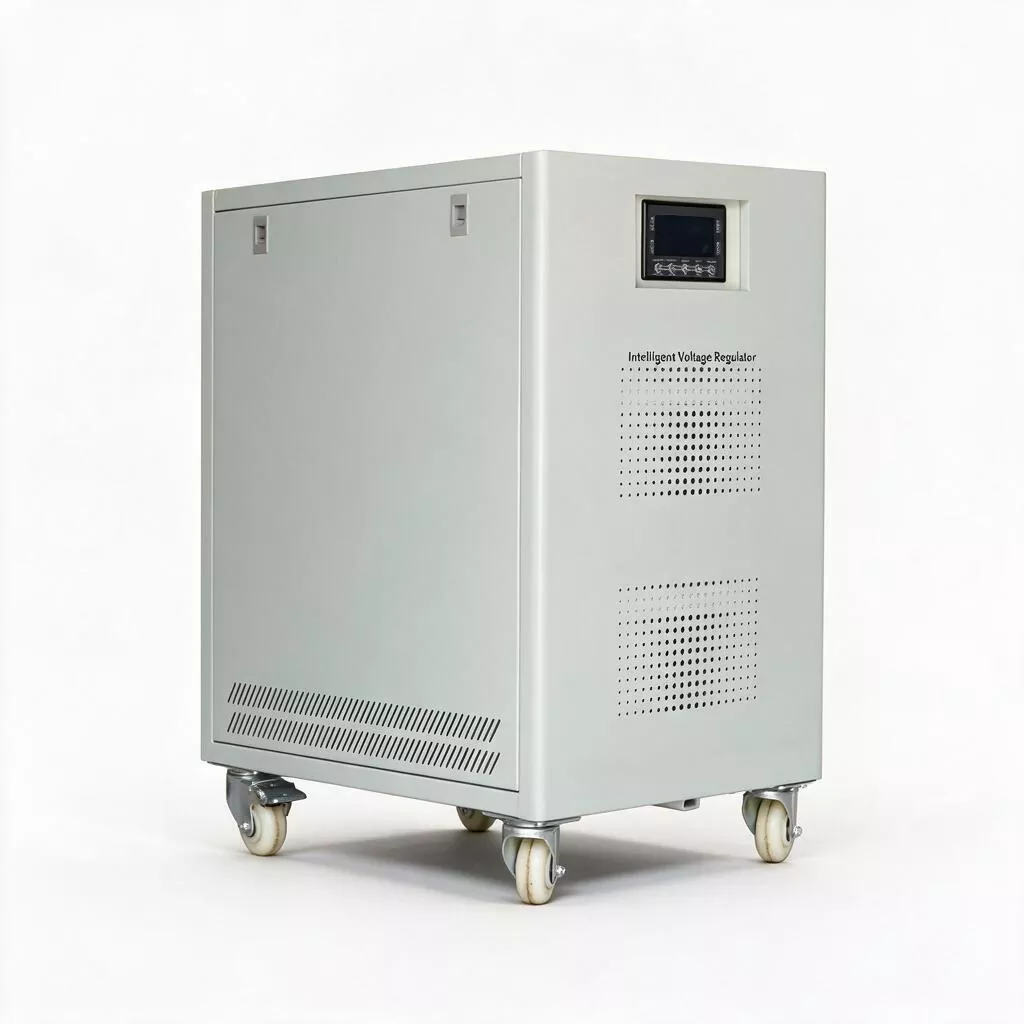

Servo motor trifásico 100kVA AVR

O Servo Motor AVR trifásico de 100KVA é equipado internamente com uma bobina reguladora de tensão tipo coluna alargada e um componente de escova de carbono superdimensionado. O design de redundância eletromagnética permite lidar com eventos extremos de "flutuações de energia", onde a rede elétrica a montante cai temporariamente para 60% da tensão nominal com facilidade: após a recuperação da tensão, o estabilizador pode responder rapidamente e estabilizar a saída dentro da faixa aceitável, evitando que os conversores de frequência e servo-drives a jusante parem devido a alarmes de subtensão.

Ao mesmo tempo, seu transformador de compensação gigante possui excelentes características de saturação magnética, que podem fornecer suporte de choque de corrente suficiente quando vários motores de grande potência (potência total de aproximadamente 80KW) são iniciados simultaneamente, ao contrário de equipamentos eletrônicos que são propensos a acionar facilmente o bloqueio instantâneo de sobrecorrente.

Parâmetro do produto

Principais recursos

1. Capacidade em nível de centro de distribuição

Capacidade nominal 100KVA, corrente nominal aproximadamente 152A (380V trifásico). Pode ser instalado diretamente na sala de distribuição principal da fábrica ou no gabinete principal de entrada do edifício, servindo como nó centralizado de regulação de tensão para toda a oficina, todo o edifício ou área do parque. Isto simplifica a estrutura de distribuição e reduz os riscos de coordenação de vários dispositivos de pequena capacidade ligados em paralelo.

2. Capacidade anti-flutuação de energia

Baseado no transformador de capacidade ultragrande do tipo indução eletromagnética, possui tolerância a queda repentina de tensão extremamente forte. Quando a tensão de entrada cai para 60% - 70% do valor nominal, o estabilizador ainda pode manter uma saída estável, resistindo efetivamente às "flutuações de energia" causadas por quedas de raios, ações de interruptores de nível superior ou comutação de grandes cargas e evitando o disparo de equipamentos sensíveis devido à subtensão.

3. Estabilidade dinâmica e térmica

Para condições de trabalho extremas, onde dezenas de motores em uma grande oficina iniciam simultaneamente, o SBW-100KVA pode suportar correntes de curto prazo (≤5 segundos) várias vezes a corrente nominal sem desarmar ou ignorar, garantindo a partida automática suave do grupo de equipamentos e comprimindo o tempo de recuperação da produção do "nível horário" para o "segundo nível".

4. Estrutura mecânica resistente

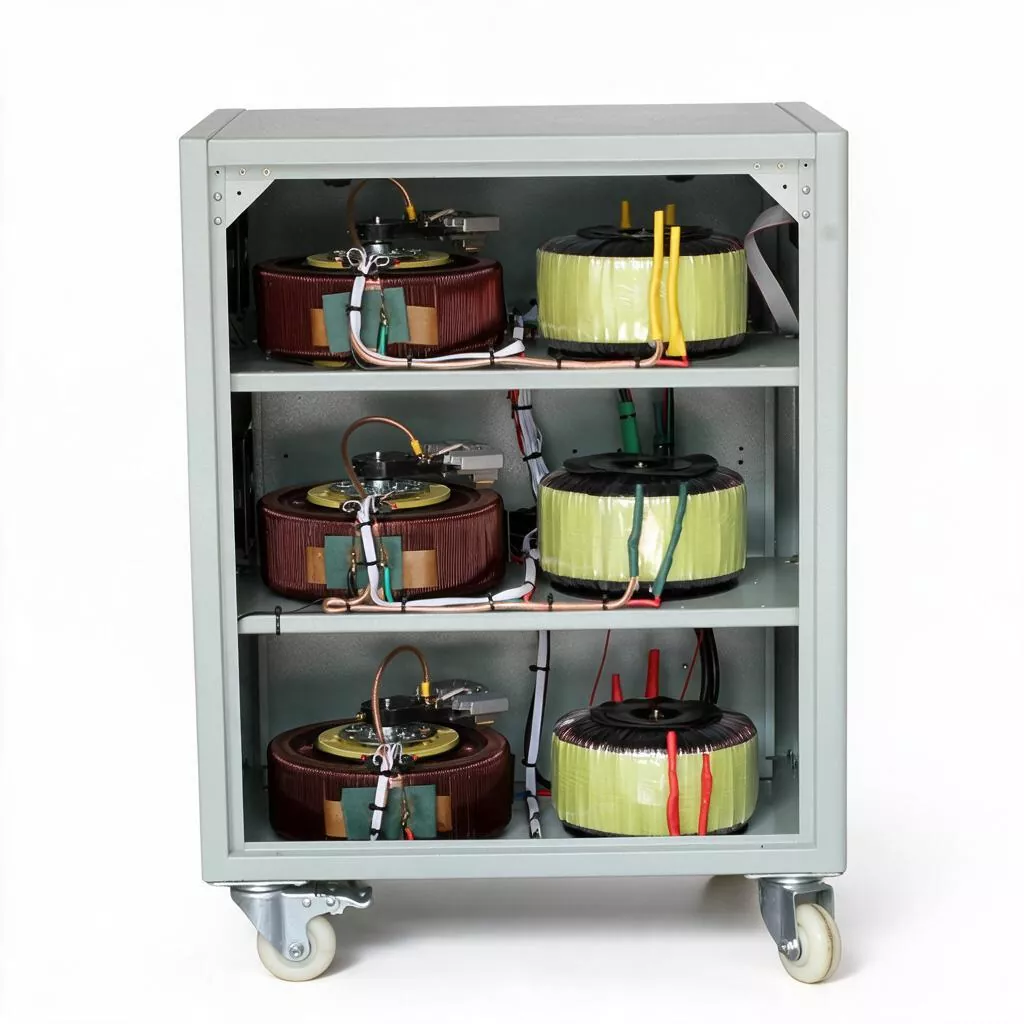

O tamanho do gabinete é 700×550×1300mm, com peso líquido de 175kg. A estrutura interna utiliza bobinas de cobre espessas e núcleos de chapa de aço silício orientados para alta permeabilidade magnética, com nível de isolamento de grau A. A resistência mecânica e a margem elétrica de toda a máquina são suficientes e a vida útil projetada excede 15 anos. Não há necessidade de substituição em larga escala de componentes principais durante todo o ciclo de vida.

5. Projeto de manutenção mínima

O servo motor trifásico 100KVA AVR adota componentes de escova de carbono tipo gaveta de tamanho padrão internacional, permitindo inspeção visual e substituição rápida sem desmontagem; o layout interno é claro e os terminais de conexão usam barramentos de cobre padrão para fácil aperto regular e inspeção de medição de temperatura por infravermelho. As peças de reposição são altamente versáteis, com ciclos de aquisição curtos e custos baixos.

6. Proteção multinível e bypass redundante

Integrado com seis camadas de proteção elétrica (sobrecarga, sobretensão, subtensão, curto-circuito, superaquecimento, perda de fase) e equipado com interruptores de bypass duplos manuais/automáticos. As chaves de bypass automáticas podem alternar instantaneamente em caso de anormalidades internas para garantir o fornecimento contínuo de energia para a carga; o bypass manual é conveniente para manutenção de equipamentos sem interrupção da produção, atendendo aos requisitos de produção contínua para grandes empresas.

7. Interface de monitoramento inteligente

Interface de comunicação RS485 padrão (protocolo Modbus-RTU) e módulo de comunicação Ethernet opcional. Ele pode fazer upload de tensão de entrada/saída, taxa de carga, temperatura interna, eventos de alarme e outros dados de operação para o sistema de computador superior em tempo real, obtendo monitoramento centralizado e aviso de falhas pelo centro de operação e manutenção.

Aplicações de produtos

1. Fabricação de automóveis em grande escala e oficina de estampagem da indústria pesada: Fornece estabilização total da tensão da linha de entrada para linhas de estampagem de 1000T e superiores, clusters de robôs de soldagem e oficinas de pintura em grande escala, garantindo consistência no ciclo de estampagem e qualidade de soldagem.

2. Hospitais terciários e parques médicos: Instalados na sala de distribuição principal do hospital, fornecendo gerenciamento centralizado de fornecimento de energia para centros de imagem (ressonância magnética múltipla, tomografia computadorizada, DSA), purificação de ar condicionado da sala de cirurgia e equipamentos de esterilização em grande escala na sala de abastecimento central, garantindo a segurança do paciente e a segurança dos ativos dos equipamentos.

3. Centros de dados e centros de comunicação de nível regional: Localizados no lado da linha de entrada de salas de computadores IDC de médio porte ou salas de computadores de convergência de comunicação provincial, reduzindo o impacto das flutuações de tensão front-end em fontes de alimentação comutadas de alta frequência e compressores de ar condicionado de precisão, e estendendo a vida útil das baterias do UPS.

4. Grandes complexos comerciais e centros de exposições: Fornecem estabilidade de tensão completa para energia de iluminação, unidades principais de ar condicionado central, sistemas de escadas rolantes em hotéis cinco estrelas, grandes shopping centers e centros de exposições internacionais, evitando reclamações de clientes e perdas operacionais devido a flutuações de tensão.

5. Abastecimento municipal de água e tratamento de esgoto: Instalados nas extremidades das linhas de entrada das casas de bombas de abastecimento de água urbana e das salas dos ventiladores de aeração das grandes estações de tratamento de esgoto, garantindo o funcionamento contínuo e ininterrupto de infraestruturas essenciais para os serviços públicos durante as oscilações da rede elétrica na estação chuvosa.

6. Grande armazenamento refrigerado e processamento de alimentos: Fornece proteção de estabilização de tensão para grupos de compressores de refrigeração de amônia, ventiladores de túnel de congelamento rápido e sistemas de distribuição de energia de linhas de embalagem automáticas, evitando que tensões anormais causem fuga de temperatura no armazenamento refrigerado e resultem em enormes perdas.

Por que escolher este Servo Motor AVR trifásico?

1. O servo motor trifásico 100KVA AVR usa enrolamento de bobina totalmente de cobre e sistema de isolamento de nível A de alta qualidade. O uso real de cobre e ferro excede em muito o nível médio da indústria, garantindo histerese extremamente baixa e perdas por correntes parasitas (eficiência ≥ 96%) sob condições de carga total. Seu único componente vulnerável - escovas de carvão - utiliza material de cobre-grafite de tamanho padrão internacional, com ciclo de substituição de até 3 a 5 anos, e as peças de reposição são altamente versáteis, com custo de substituição única muito baixo.

2. O projeto geral reserva margens elétricas e mecânicas suficientes, eliminando os problemas de falha do "estilo contagem regressiva" enfrentados por equipamentos eletrônicos de potência, como o ressecamento do capacitor eletrolítico e o envelhecimento do módulo IGBT durante a vida útil. Para a área financeira, trata-se de um ativo imobilizado que pode ser depreciado por mais de 15 anos, com custo de amortização anual extremamente competitivo.

3. O projeto estrutural do modelo 100KVA considera integralmente as necessidades práticas dos usuários de grande porte: adota portas de manutenção de abertura lateral e molduras de escovas de carvão tipo gaveta, com inspeção e substituição das escovas de carvão concluídas em 20 minutos, sem a necessidade de desconectar o circuito principal das linhas de entrada; equipado com medidores digitais LED de tela grande e indicadores de código de falha, permitindo que um eletricista de primeira linha localize rapidamente o problema; interfaces de comunicação RS485 reservadas suportam conexão com DCS ou sistemas de monitoramento de energia, permitindo medição remota, sinalização remota e controle remoto.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. Qual é a corrente nominal do estabilizador de 100KVA? Quais são os requisitos para o cabo de entrada frontal?

A corrente nominal do estabilizador trifásico 380V é de aproximadamente 152A. Considerando a perda de eficiência do próprio estabilizador (cerca de 4%) e possível sobrecarga de curto prazo, o Servo Motor AVR trifásico de 100KVA é recomendado para configurar um disjuntor em caixa moldada (MCCB) com capacidade não inferior a 200A na extremidade frontal. Recomenda-se que o cabo de entrada utilize especificações YJV 3×70mm² + 2×35mm² ou superiores (núcleo de cobre), e a seleção específica deve ser verificada com base na distância real de colocação (≤50 metros) para calcular a queda de tensão. Podemos fornecer-lhe uma planilha de cálculo gratuita para seleção de cabos.

2. Como este equipamento combina com o transformador frontal (como 1250KVA)?

O SBW-100KVA é adequado para o ramo de alimentação principal lateral de baixa tensão de transformadores com capacidade de 500KVA a 1600KVA. Atua como uma “camada de isolamento de estabilização” inserida entre o transformador e a carga da oficina. Recomenda-se instalar um disjuntor de isolamento e um pára-raios na extremidade frontal do estabilizador e configurar gabinetes de distribuição para diferentes zonas de processo na extremidade traseira de acordo com os diferentes processos na oficina para obter proteção graduada.

3. Qual é o nível específico de capacidade de “choque antivibração”?

Quando a tensão de entrada cai para 60% do valor nominal em 100 ms (ou seja, 228 V), a tensão de saída do SBW-100KVA ainda pode se manter dentro de ± 3% (ou seja, 369 V - 392 V). Isso é crucial para que os conversores de frequência e contatores traseiros mantenham o acoplamento. Para quedas profundas de maior duração, é necessário combinar o ATS frontal e o sistema gerador para uma resposta coordenada. Podemos fornecer uma solução geral de continuidade da fonte de alimentação.

4. Como é o ciclo de grandes revisões e o custo de substituição das principais peças de reposição?

Recomenda-se realizar uma manutenção abrangente a cada 5 anos (incluindo substituição da escova de carbono, lubrificação dos rolamentos, aperto dos terminais e testes de isolamento). O conjunto da escova de carbono é o único consumível regular e o custo de substituição em lote é muito menor do que o custo de substituição de toda a placa de alimentação do estabilizador eletrônico. A vida útil geral da máquina é de> 15 anos e o transformador central pode operar por mais de 20 anos.

5. Como a função de bypass duplo garante a produção contínua em operação real?

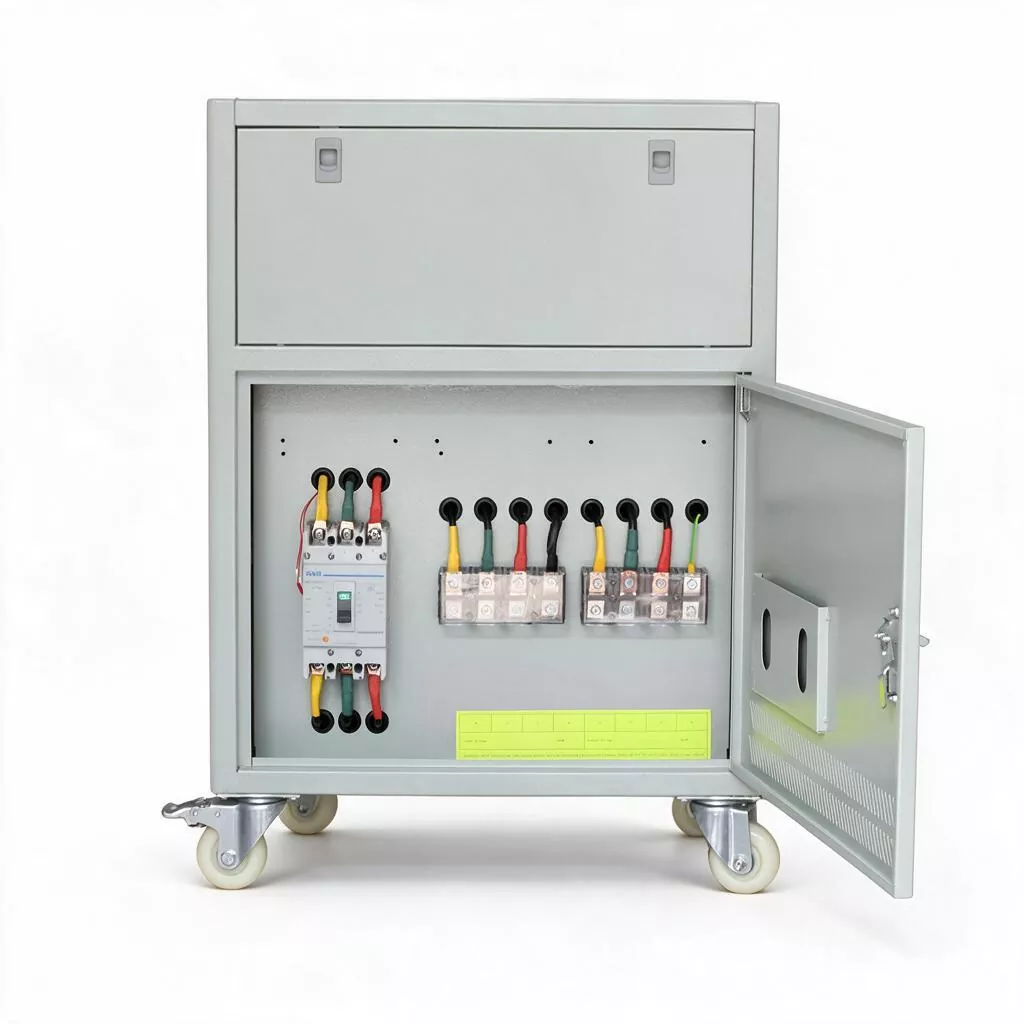

O painel do equipamento possui uma chave seletora “estabilização/bypass”. Quando for necessária manutenção, coloque a chave na posição "bypass" (neste momento, o contator interno conectará diretamente a carga à rede elétrica), o corpo do estabilizador pode ser desligado com segurança para manutenção e a fonte de alimentação da carga não será interrompida. Após a conclusão da manutenção, volte para o modo "estabilização". Todo o processo suporta operação de produção ininterrupta, mas deve ser executado por um eletricista certificado.

6. Existe algum requisito especial para o terreno de instalação para o peso de 175kg?

O equipamento possui base portante e quatro furos de fixação de instalação. Para um piso de cimento normal, pode ser colocado e instalado diretamente; para piso ou laje antiestática suspensa, recomenda-se a instalação de uma base portante de aço com canal 10# na parte inferior do equipamento para distribuir o peso às vigas e colunas estruturais. Nossos desenhos de instalação indicarão claramente os requisitos de carga e dimensões fixas.
