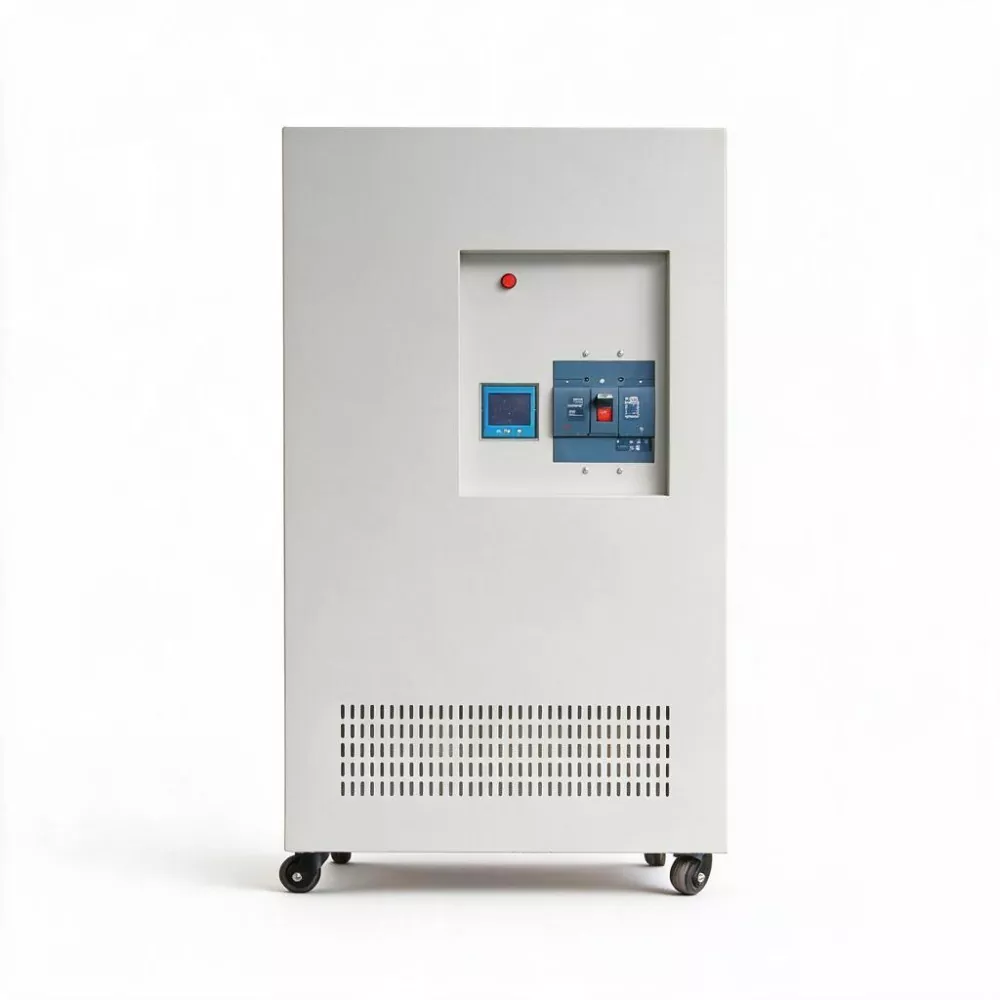

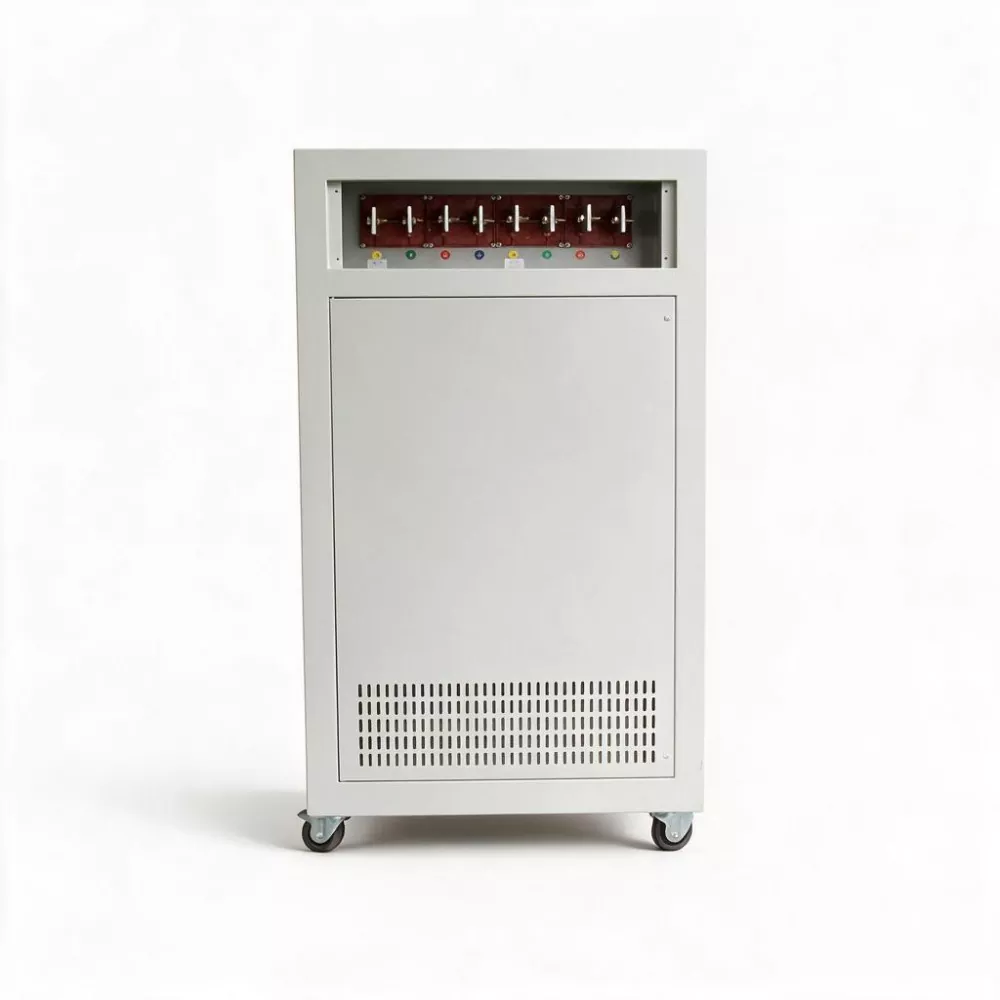

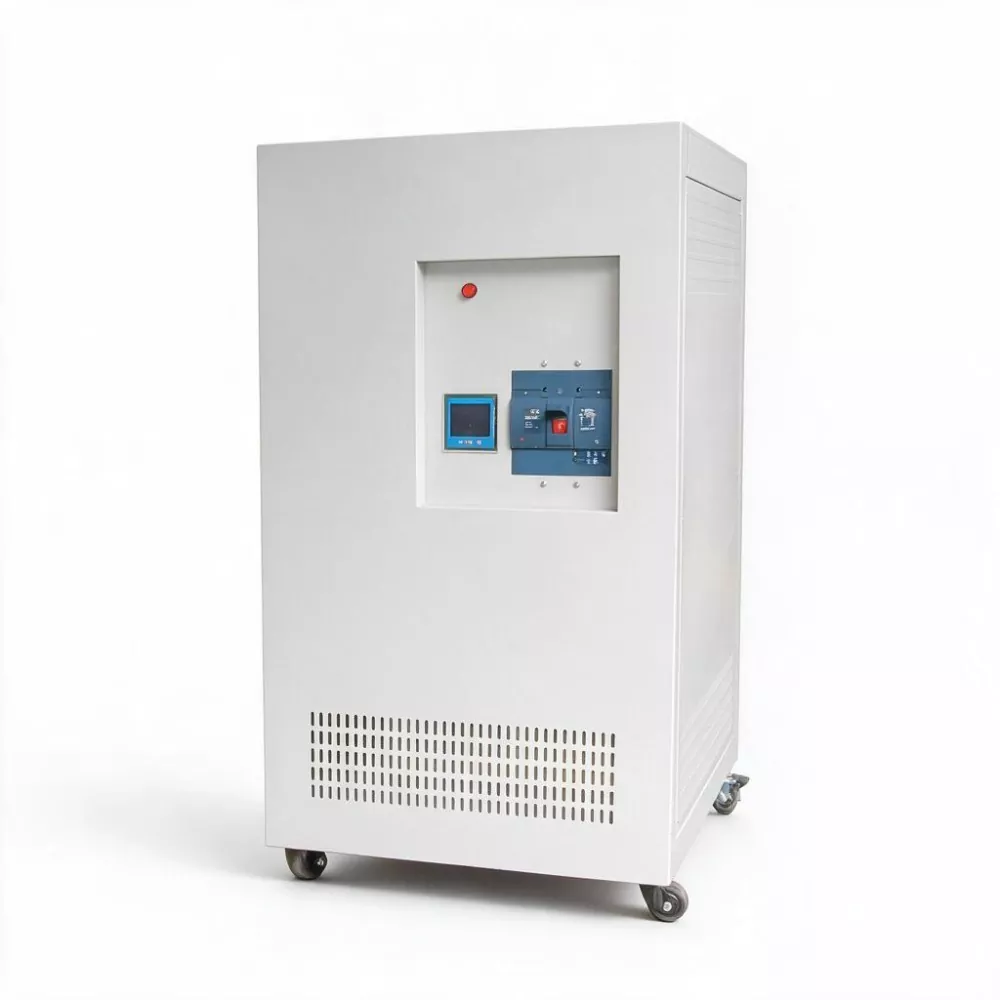

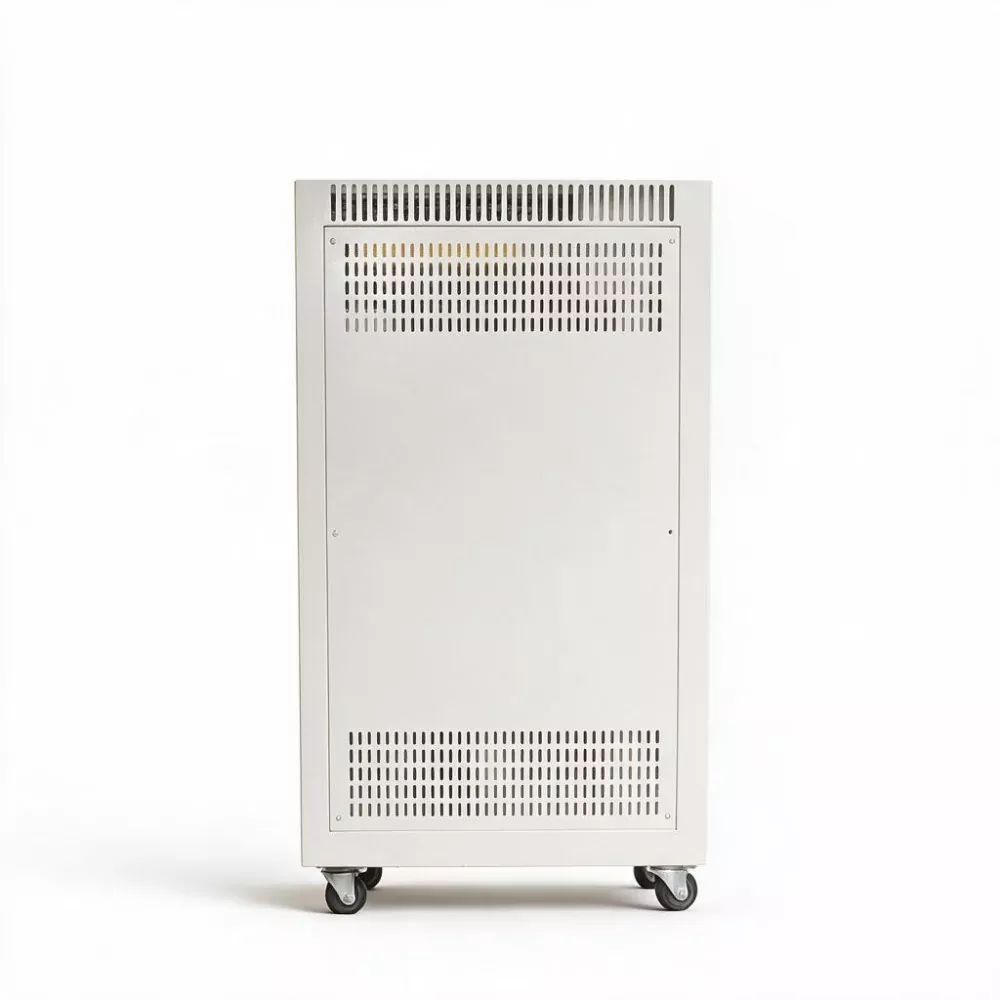

AVR estático SCR trifásico 1000kVA

Projetado para megainfraestrutura e ambientes industriais pesados, o AVR estático SCR trifásico de 1000KVA oferece 1000KVA/1520A de estabilização de tensão sem contato. Sua capacidade de sobrecarga de 150% (30s), resfriamento redundante e comunicação IEC 61850 garantem integração confiável em portos, minas, data centers e centros de despacho de energia de instalações.

Que desafios enfrenta a garantia de fornecimento de energia para infraestruturas de grande escala?

1. Choque de carga extremo.

Os grandes guindastes dos guindastes costeiros do porto podem ter uma única capacidade de potência superior a 500KW. Quando múltiplas unidades iniciam simultaneamente, o choque de corrente transitório pode atingir vários níveis de megawatts. Os grandes trituradores de minas têm um tempo de inicialização de várias dezenas de segundos, durante o qual a tensão permanece persistentemente baixa. Estas condições de trabalho impõem requisitos extremamente rigorosos à estabilidade dinâmica e térmica e à resistência ao choque do equipamento de estabilização de tensão.

2. Condições ambientais adversas.

Os equipamentos portuários estão constantemente expostos à erosão da névoa salina, enquanto os equipamentos das minas estão expostos a ambientes com muita poeira. As instalações de distribuição em minas a céu aberto precisam suportar diferenças extremas de temperatura que variam de -30°C a 50°C. O estabilizador de tensão não só precisa estabilizar a tensão, mas também operar de forma confiável sob essas condições adversas.

3. Produção contínua sem requisitos de tempo de inatividade.

Quando a operação de um grande terminal de carga a granel é interrompida, o custo de detenção de um navio de carga de 200.000 toneladas pode chegar a várias centenas de milhares de dólares por dia. Se o elevador da mina parar, as operações subterrâneas enfrentam a ameaça de suspensão da produção. Neste contexto, a fiabilidade dos equipamentos de alimentação é a garantia operacional.

Vantagens de design

· Design redundante de grande capacidade: Capacidade nominal de 1000KVA, capacidade de sobrecarga instantânea de até 120% por 1 hora, 150% por 30 segundos, capaz de lidar com calma com o choque de inicialização simultâneo de grandes grupos de motores.

· Sistema de refrigeração redundante: Equipado com ventiladores duplos inteligentes com temperatura controlada, um em uso e outro como reserva. Quando o ventilador principal falha, o ventilador reserva é acionado automaticamente para garantir que o equipamento opere continuamente em ambientes de alta temperatura.

· Projeto estrutural para serviços pesados: Tamanho do gabinete 1030×1000×1970mm, peso líquido 1850kg, utilizando chapa espessada e chassi resistente, com excelente desempenho sísmico.

· Vantagem natural dos transformadores de isolamento: Alcançar isolamento elétrico entre entrada e saída através de acoplamento eletromagnético, tendo resistência natural a surtos de raios e picos de rede, especialmente adequado para áreas remotas de mineração em grande escala, portos, etc., onde a infraestrutura da rede elétrica é fraca.

Vantagens de gerenciamento inteligente

O AVR estático SCR trifásico de 1000KVA, como produto principal, está equipado com recursos mais completos de monitoramento e comunicação. Além da interface RS485 padrão, ela pode ser expandida com comunicação Ethernet, comunicação de fibra óptica, etc., suportando IEC 61850 e outros protocolos padrão da indústria de energia, e pode ser perfeitamente conectada ao centro de despacho de energia (DCC) de grandes instalações. O display LED digital pode exibir simultaneamente tensão trifásica, corrente, potência, taxa de carga, temperatura interna, etc., todas as dimensões dos parâmetros de operação.

Parâmetro do produto

Principais recursos

1. Capacidade ultragrande de nível Megavolt-Ampere

Capacidade nominal de 1000KVA, corrente de saída de 1520A, capaz de cobrir todo o barramento de alimentação de um pórtico portuário, todo o sistema de elevação e britagem de uma mina de médio porte ou todo o grupo de carga de TI de um grande data center.

2. Capacidade de sobrecarga extrema

Pode suportar 120% da carga nominal por 1 hora e 150% da carga nominal por 30 segundos. Para condições de trabalho extremas, como vários guindastes de pórtico no porto iniciando simultaneamente ou a operação simultânea de um grupo de britadeiras de minas, o SBWZ-1000KVA não precisa de bypass e pode fornecer continuamente uma tensão de saída estável.

3. Projeto de resfriamento redundante

Usa design redundante de ventilador duplo, com alternância automática entre primário e backup. A estratégia de controle de temperatura da saída é otimizada para garantir que, ao operar em plena carga em um ambiente com temperatura de 40°C, o aumento da temperatura interna seja estritamente controlado dentro de 60°C.

4. Alta eficiência

Sob condições típicas de trabalho de capacidade de 1000KVA e uma taxa de carga média anual de 65%, em comparação com estabilizadores de tensão do tipo servo tradicionais (eficiência de 96%), o SBWZ-1000KVA pode economizar aproximadamente (1000×0,65×4%×8760) ≈ 227.760 kWh de eletricidade por ano. Calculada a um preço de eletricidade industrial de 0,7 yuans por kWh, a economia anual de eletricidade é de aproximadamente 160.000 yuans - em menos de dois anos, a economia de eletricidade pode recuperar o investimento incremental em equipamentos.

5. Proteção ambiental completa

O nível de proteção do gabinete pode ser personalizado para IP40 ou IP54, adequado para ambientes de instalação adversos, como portos, minas e projetos ao ar livre. A estrutura de chapa metálica resistente e o projeto da base sísmica atendem aos requisitos de instalação para áreas de operação de alto impacto.

6. Capacidade abrangente de integração do centro de despacho de energia (DCC)

Equipado de série com interface de comunicação RS485, expansível para Ethernet, comunicação por fibra óptica e protocolo IEC 61850. Upload em tempo real de todas as dimensões dos dados de operação (tensão/corrente/potência/qualidade da energia elétrica/temperatura/status de alarme trifásicos), atendendo aos requisitos de monitoramento remoto e gerenciamento centralizado de grandes centros de despacho de energia de infraestrutura.

Aplicações de produtos

1. Portos e Terminais: Fornecem proteção centralizada de estabilização de tensão para equipamentos de carga e descarga em grande escala, como guindastes de pórtico, guindastes de pórtico, guindastes de pórtico com pneus de borracha e transportadores de correia, garantindo a eficiência das operações portuárias e reduzindo falhas de equipamentos devido a problemas de tensão.

2. Mineração e Metalurgia: Utilizado para sistemas de alimentação de equipamentos de grande potência, como talhas de minas, grandes britadores, moinhos de bolas, peneiras vibratórias e transportadores de correia, garantindo a continuidade dos processos de mineração e beneficiamento.

3. Grandes data centers e hubs de computação em nuvem: Fornecem fontes de alimentação com tensão estabilizada ultralimpas e altamente confiáveis ​​para grupos de carga de TI, sistemas de ar condicionado de precisão e front-ends de UPS de data centers de grande escala.

4. Infraestrutura aeroportuária: Usada para fornecimento de energia de sistemas de iluminação de navegação aeroportuária, sistemas automáticos de classificação de bagagem, sistemas de energia de pontes de embarque e equipamentos eletromecânicos básicos de edifícios terminais.

5. Grandes Parques Industriais e Zonas de Desenvolvimento Econômico e Tecnológico: Como principal equipamento de gerenciamento de qualidade de energia para todas as principais linhas de entrada do parque, fornece estabilidade de tensão, isolamento harmônico e suporte de dados de qualidade de energia para todo o parque.

6. Instalações de investigação a nível nacional: Fornecer fontes de alimentação estáveis ​​para grandes instalações científicas com requisitos de qualidade de energia extremamente elevados, tais como grandes aceleradores, laboratórios de supercondutores e dispositivos de investigação de fusão nuclear.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. Qual é a capacidade de sobrecarga do estabilizador de 1000KVA? Ele pode suportar a partida simultânea de vários motores grandes?

A capacidade de sobrecarga do SBWZ-1000KVA é a seguinte: ele pode sustentar 120% da carga nominal por 1 hora e 150% da carga nominal por 30 segundos. Para a partida simultânea de um grande grupo de motores, desde que a duração da corrente de impacto seja de 30 segundos, o estabilizador pode permanecer online e operar sem mudar para o modo bypass. Para condições de inicialização particularmente extremas (como uma potência total de inicialização superior a 1500KVA), podemos configurar uma solução de partida suave durante a fase de projeto do sistema.

2. Como este AVR estático SCR trifásico de 1000KVA coopera com um transformador de 10KV / 0,4KV?

SBWZ-1000KVA é instalado no barramento lateral de baixa tensão do transformador de 10KV/0,4KV (normalmente 1250KVA a 2000KVA). Equivale a inserir uma “camada de isolamento estabilizador” entre o transformador e a grande carga. Recomenda-se configurar um disjuntor tipo quadro (ACB) na extremidade frontal do estabilizador como chave de proteção e isolamento, e configurar gabinetes de distribuição de acordo com zonas de carga específicas na extremidade traseira.

3. Como é transportado e instalado o peso de 1.850kg?

A base do equipamento possui furos para empilhadeiras e anéis de elevação, que podem ser posicionados por meio de empilhadeiras, veículos de movimentação hidráulica ou guindastes. Durante o transporte, o equipamento é fixado com suportes de madeira e os principais componentes internos são preenchidos com materiais absorventes de choque. O local de instalação da fundação deverá utilizar concretagem C30, com espessura ≥150mm, e chumbadores M12 predefinidos. Dimensões específicas de instalação e requisitos de carga podem ser encontrados no "Manual de Instalação".

4. Como é alcançada a comutação confiável dos ventiladores duplos redundantes?

Cada um dos dois ventiladores possui um circuito de fonte de alimentação e um circuito de controle independentes. Quando o ventilador principal está funcionando, o ventilador de espera fica no modo de espera. Quando o ventilador principal falha ou sua velocidade é inferior ao limite definido, o sistema de controle muda automaticamente para o ventilador de reserva dentro de 1 segundo e envia simultaneamente um sinal de alarme através da interface de comunicação. Este design garante que mesmo se um único ventilador falhar, o equipamento ainda poderá operar normalmente em plena carga.

5. Por que a série SBWZ é recomendada para projetos de grande escala em vez dos estabilizadores tradicionais do tipo servo?

As duas razões principais são: uma é a velocidade - o tempo de resposta dos estabilizadores do tipo servo geralmente está na segunda faixa e eles são quase incapazes de responder às flutuações da rede (durando dezenas a centenas de milissegundos); o tempo de resposta do SBWZ é de 10ms a 40ms, o que pode capturar e compensar efetivamente as flutuações. A segunda é a confiabilidade - as escovas de carbono dos estabilizadores do tipo servo são peças propensas ao desgaste e se desgastam mais rapidamente em aplicações de alta potência, exigindo desligamento regular para substituição; SBWZ é um projeto totalmente sem contato, não requer desligamento para manutenção e possui confiabilidade significativamente maior. Para grandes infraestruturas, estas duas diferenças determinam diretamente o nível de disponibilidade do sistema de fornecimento de energia.

6. O AVR estático SCR trifásico de 1000KVA pode ser usado em sistemas de geração de energia conectados à rede (como estações de energia fotovoltaica ou campos de energia eólica)?

OK. SBWZ-1000KVA suporta frequências duplas de 50/60 Hz e pode ser usado no sistema de energia de novas usinas de energia. Ele fornece energia estável para a fonte de alimentação do interruptor, sistema de controle, proteção contra incêndio e equipamento de ventilação da estação elevadora. Além disso, quando a energia da estação é totalmente dependente do fornecimento da rede durante a noite ou períodos de pouca luz nas centrais fotovoltaicas, o estabilizador de tensão pode garantir que o equipamento da estação não seja afetado pelas flutuações de tensão da rede.
