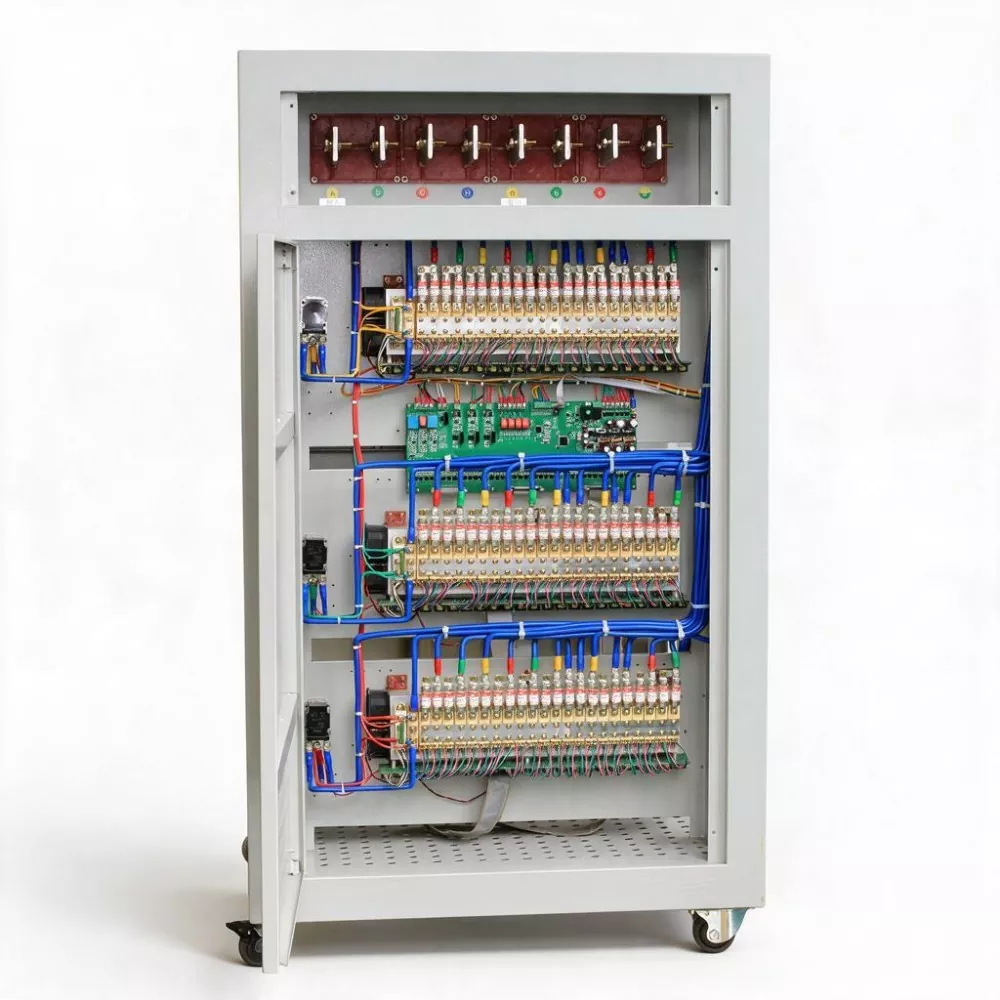

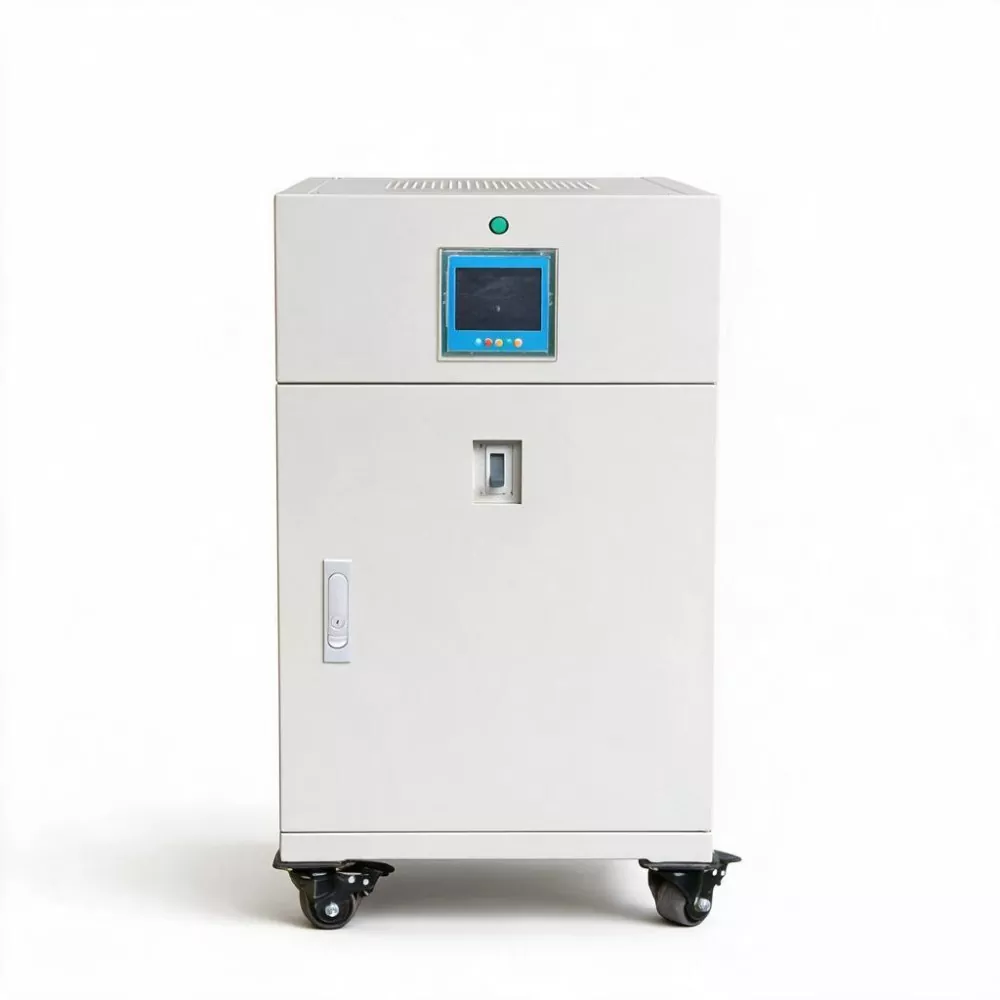

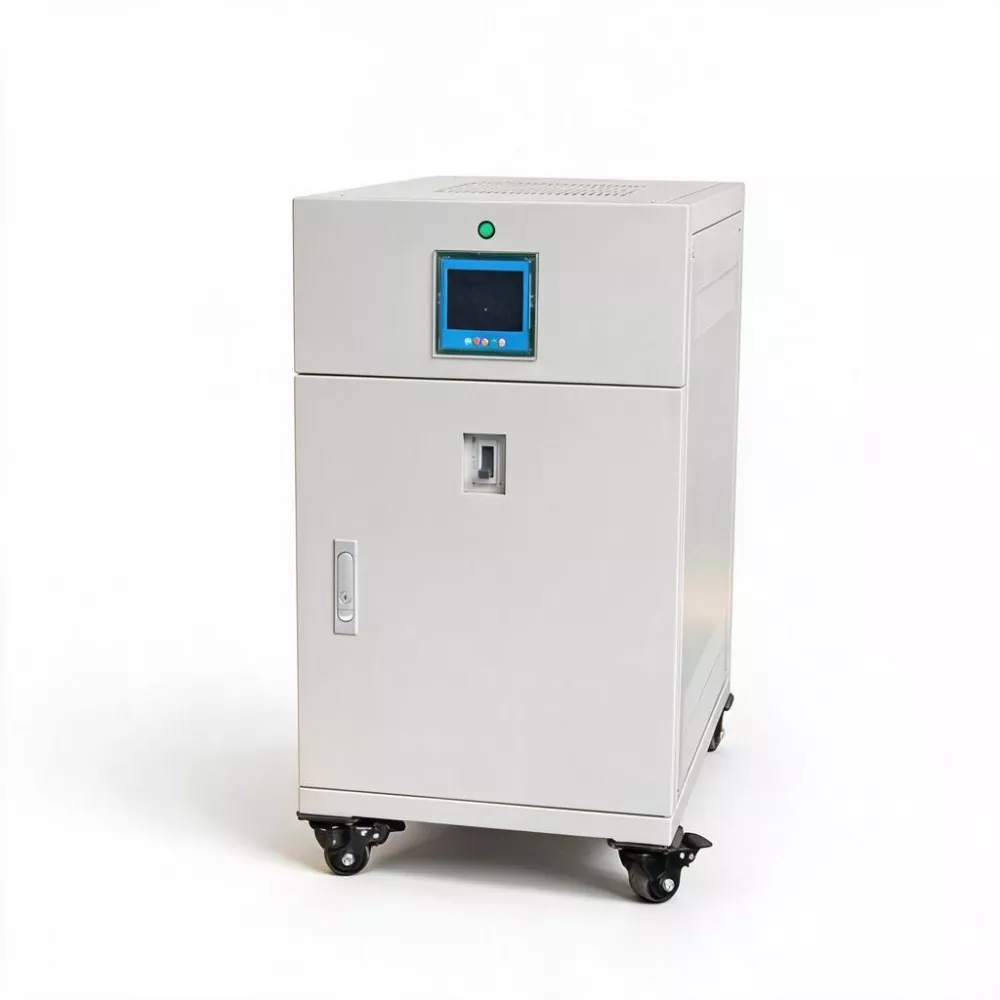

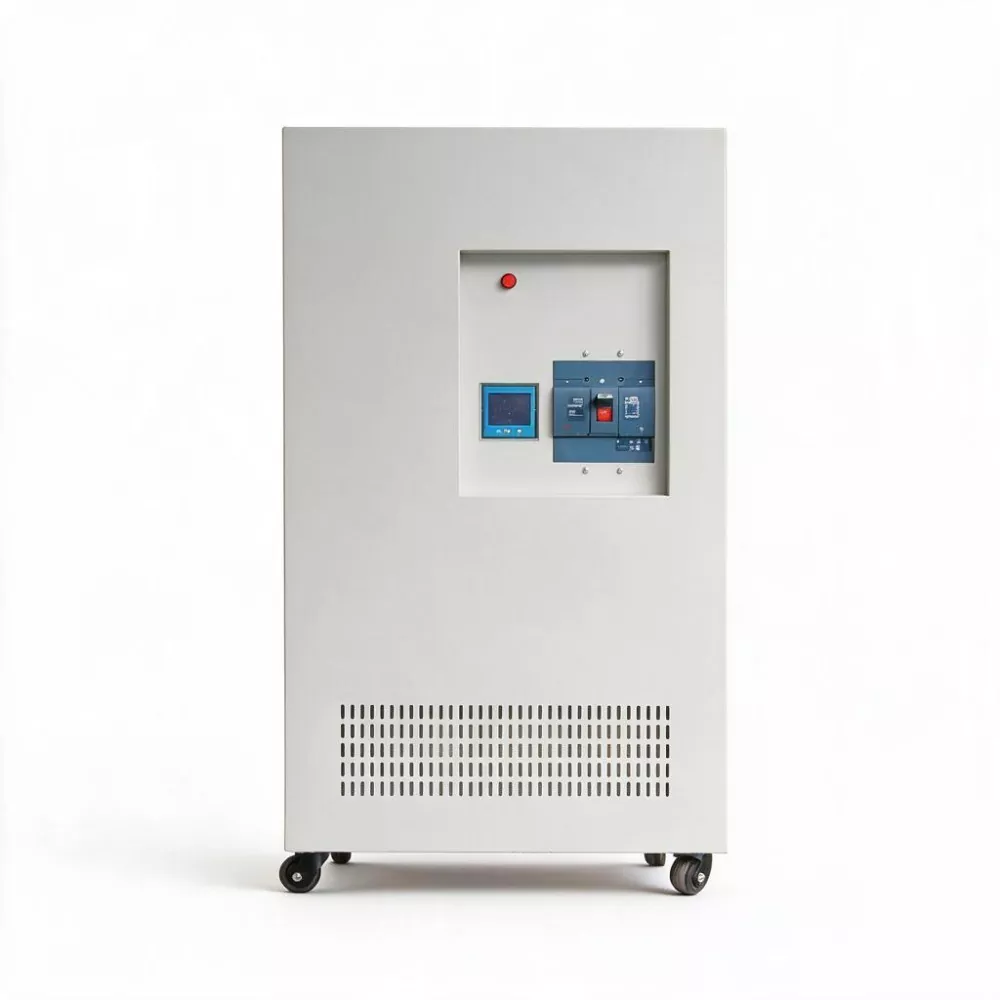

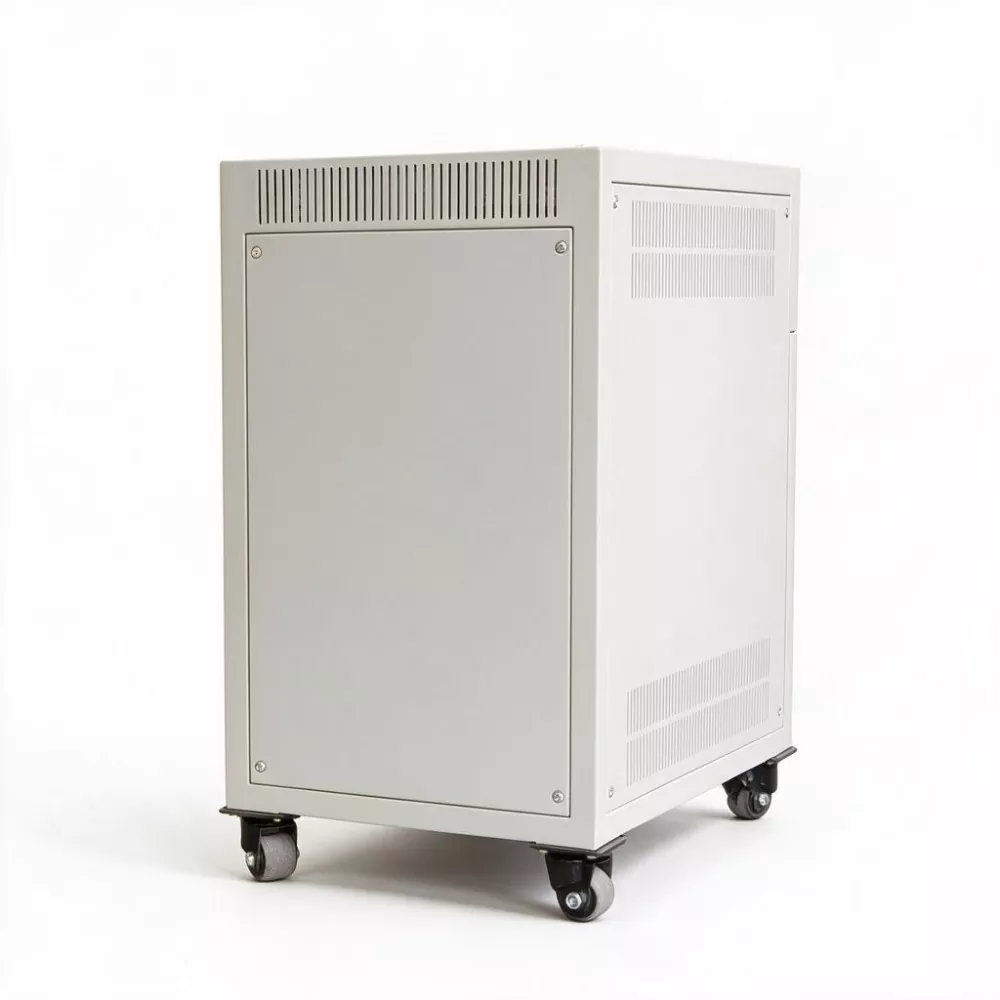

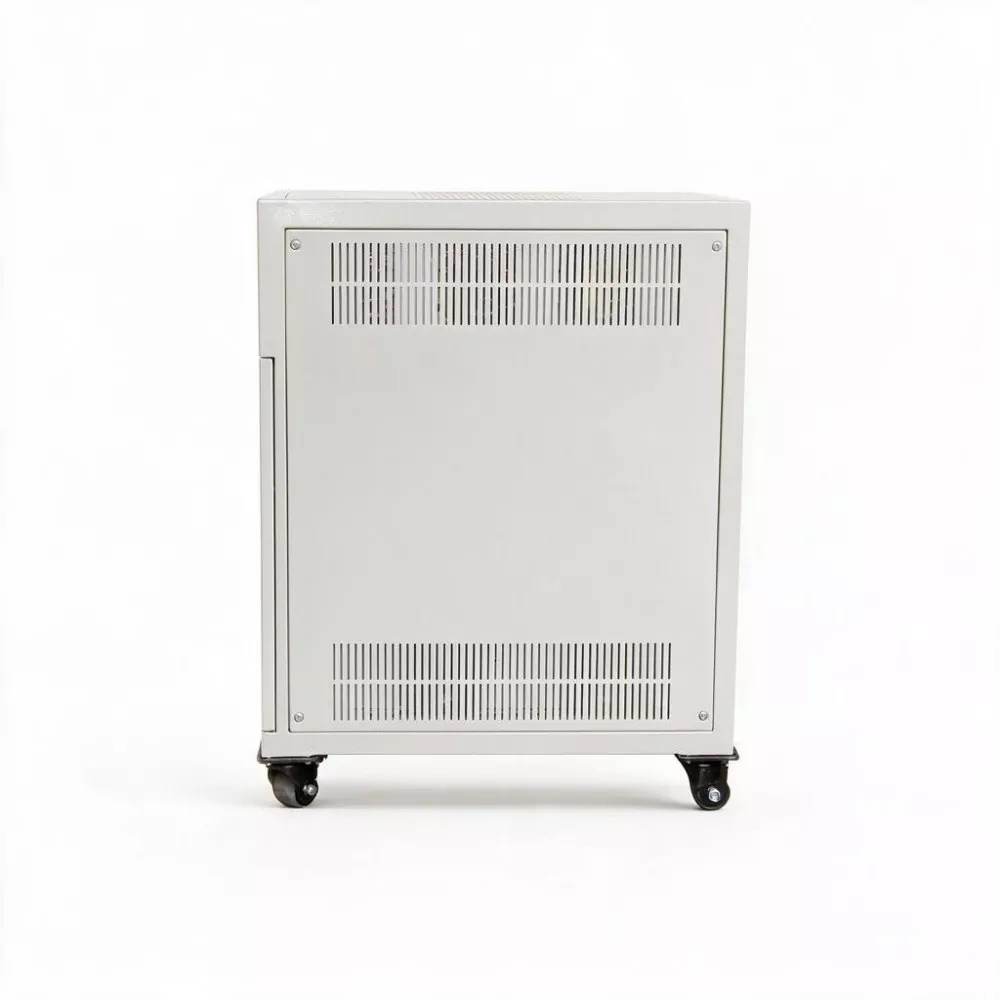

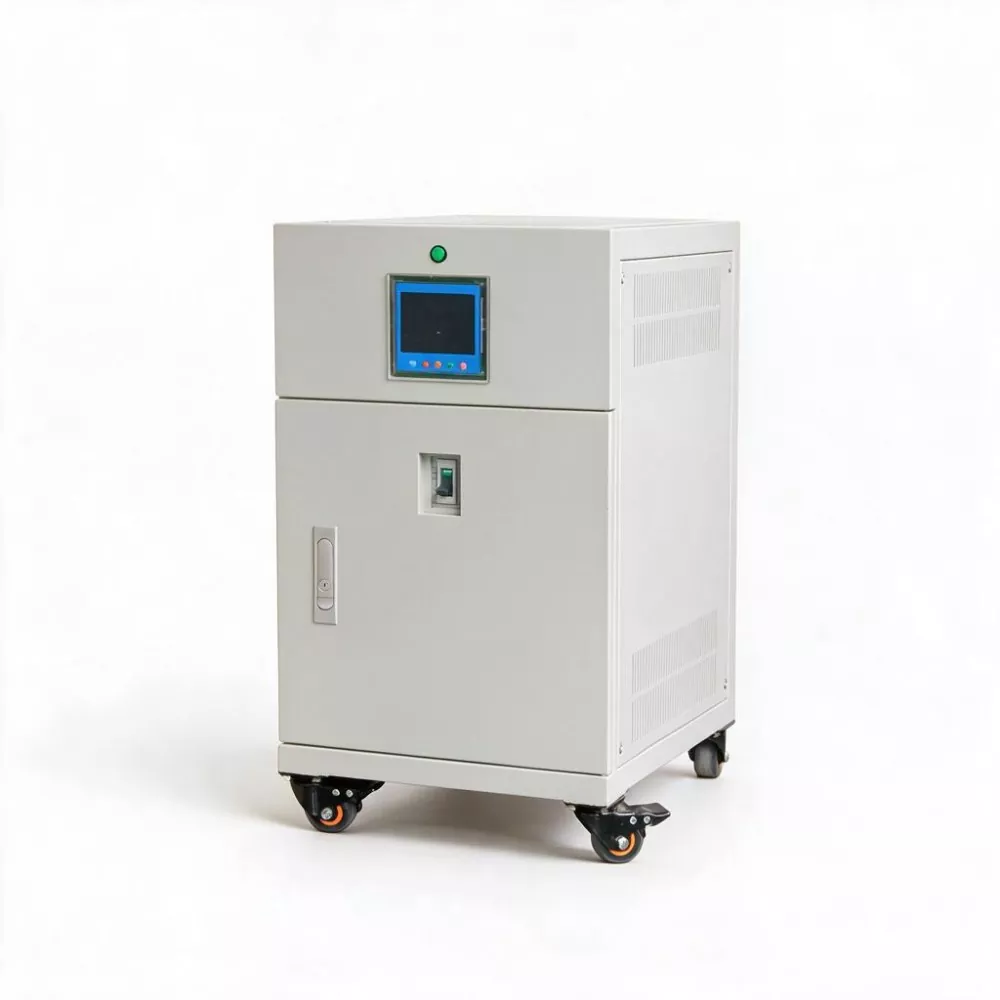

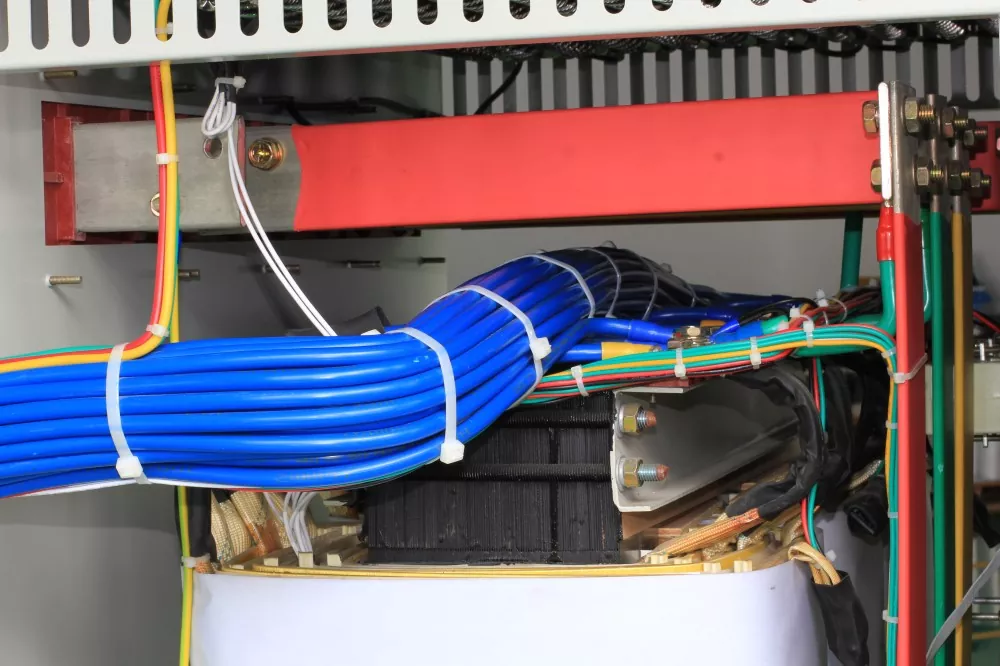

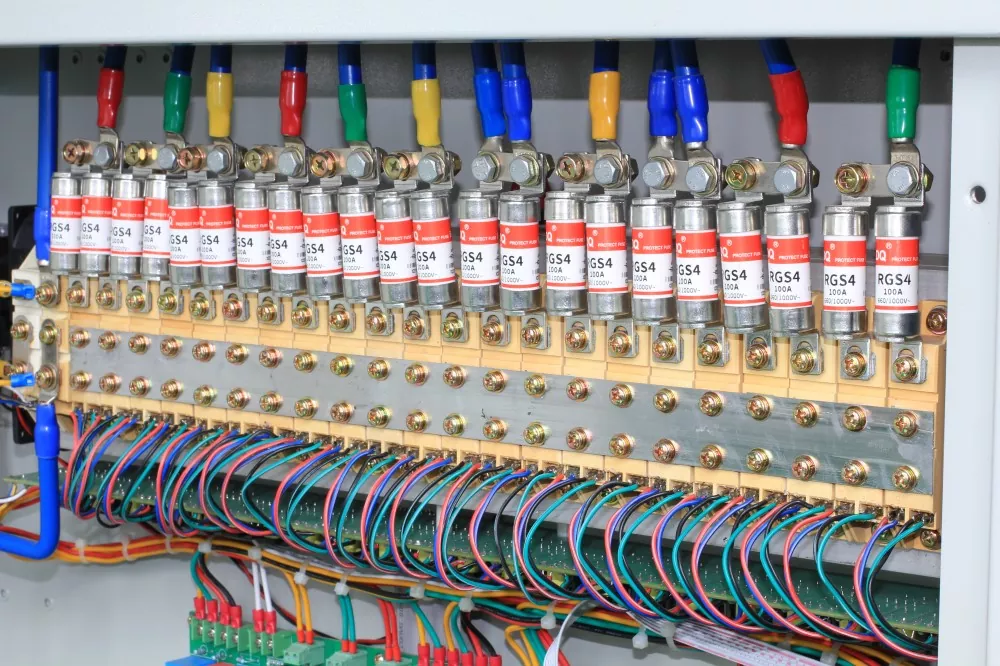

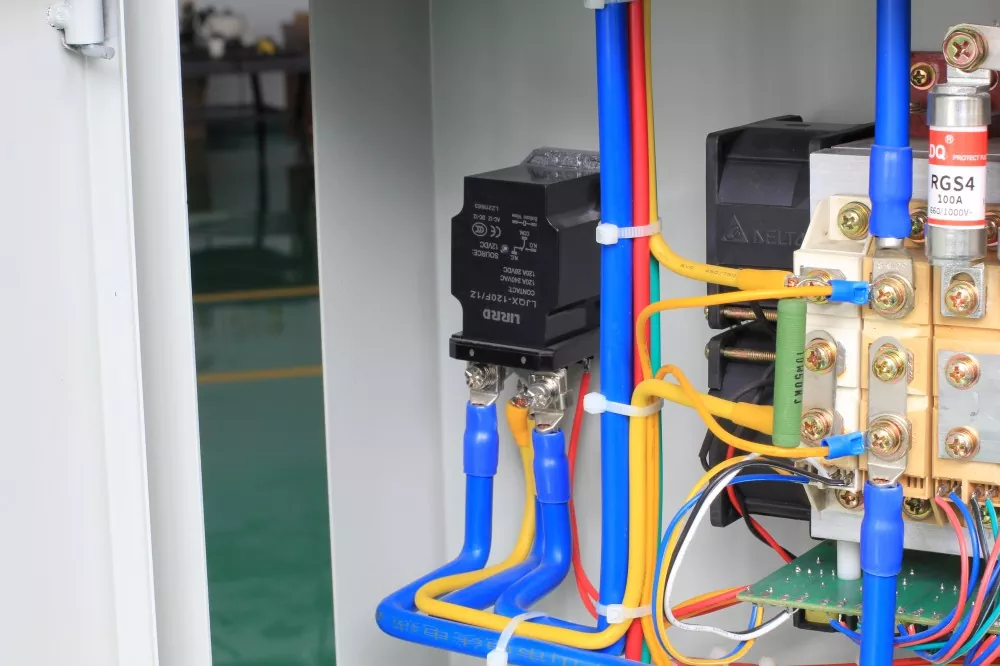

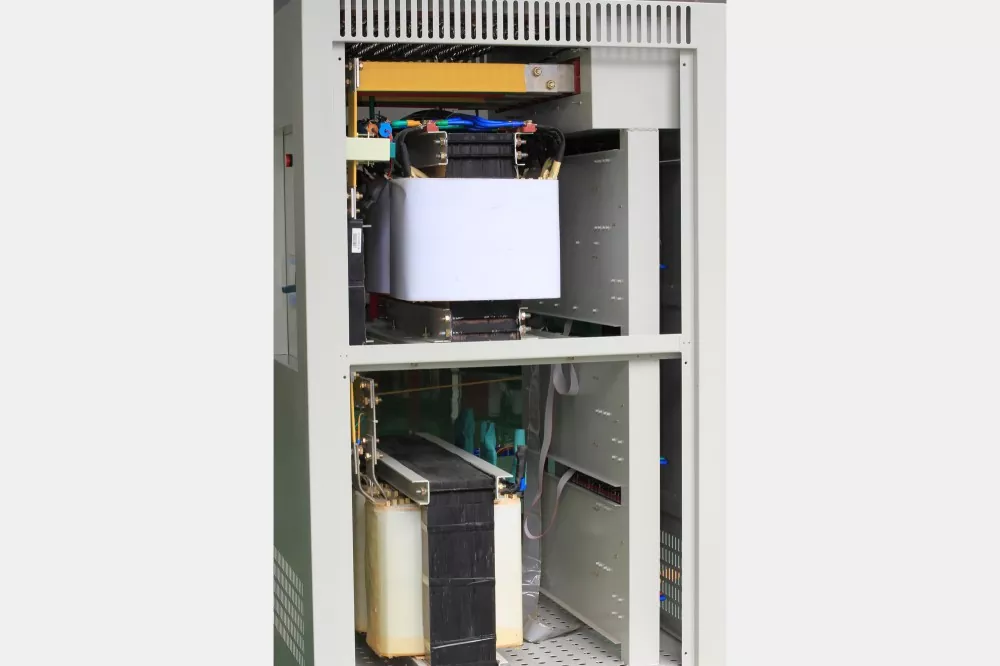

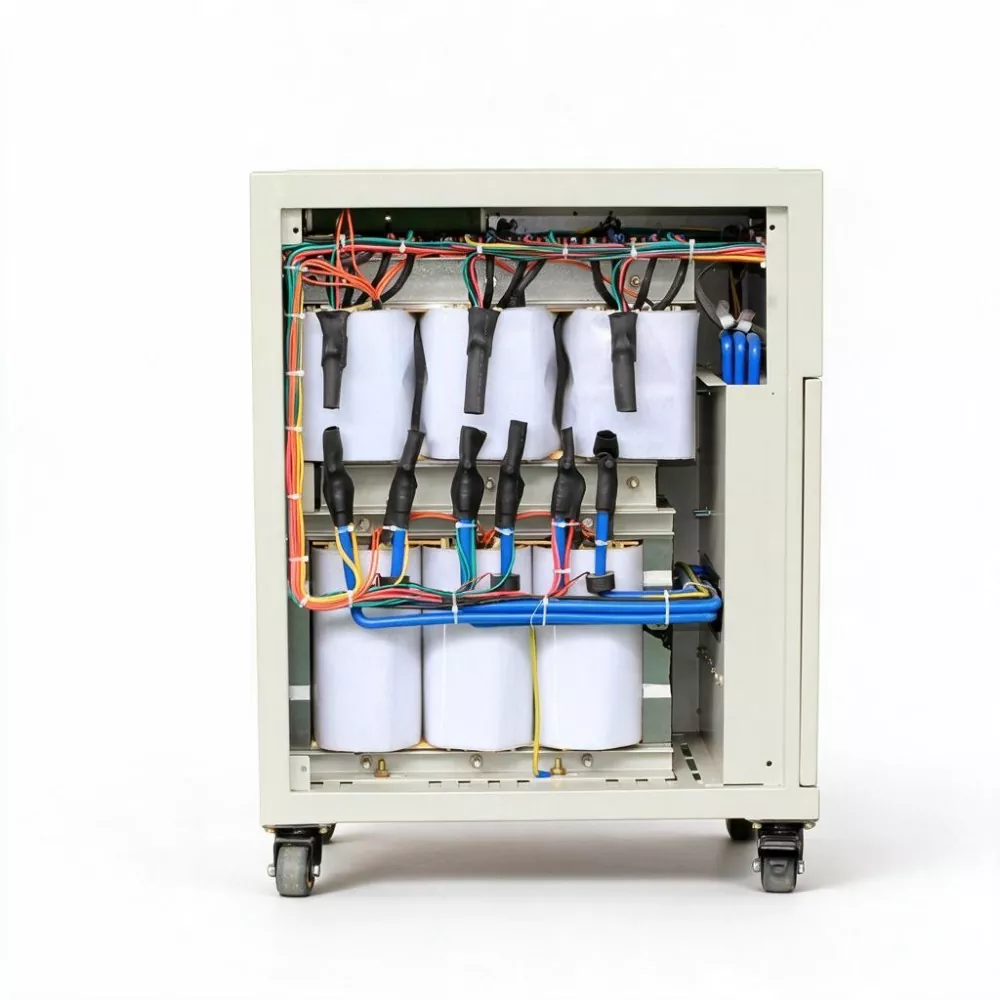

AVR estático SCR trifásico 150kVA

Um sistema de imagem por ressonância magnética 3.0T requer que a uniformidade do campo magnético principal atinja o nível de uma parte em um milhão, que a precisão de comutação da bobina de gradiente esteja no nível de microssegundos e que a estabilidade de frequência do sistema de radiofrequência seja melhor que 0,1 ppm. Todos esses sistemas eletrônicos extremamente precisos compartilham apenas um requisito comum: fonte de alimentação.

O ambiente de fornecimento de energia em hospitais é complexo. Equipamentos grandes, como ânodos rotativos CT e geradores de alta tensão DSA, iniciam e param com frequência, o uso de energia na construção de pisos adjacentes e as flutuações diárias na rede elétrica municipal têm impacto na qualidade da energia.

Para o ímã supercondutor da ressonância magnética, as flutuações de tensão podem fazer com que o ímã "extinga" (perda de supercondutividade), ou seja, o estado supercondutor é interrompido e o hélio líquido evapora rapidamente. Uma única têmpera pode resultar em perdas econômicas diretas (reinstalação de hélio líquido, excitação magnética, calibração do sistema) de 200.000 a 500.000 yuans, e as perdas indiretas são ainda mais difíceis de estimar.

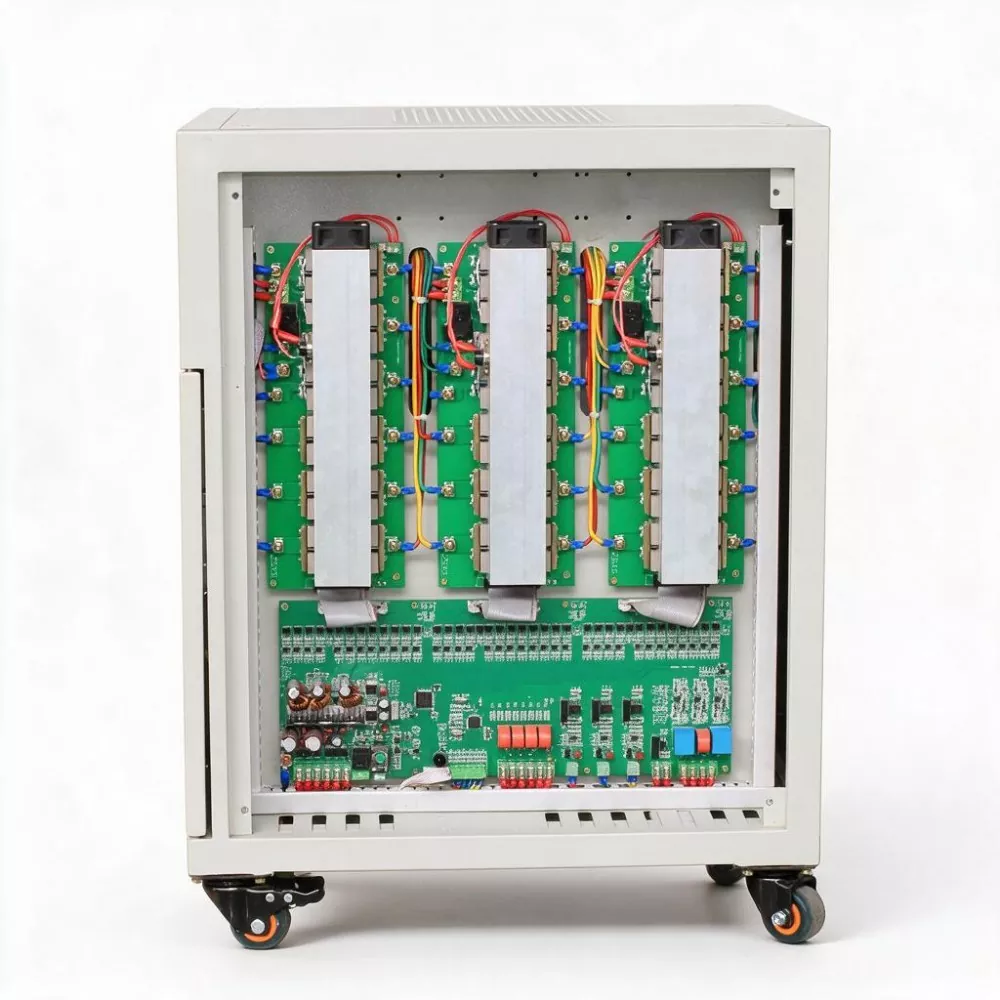

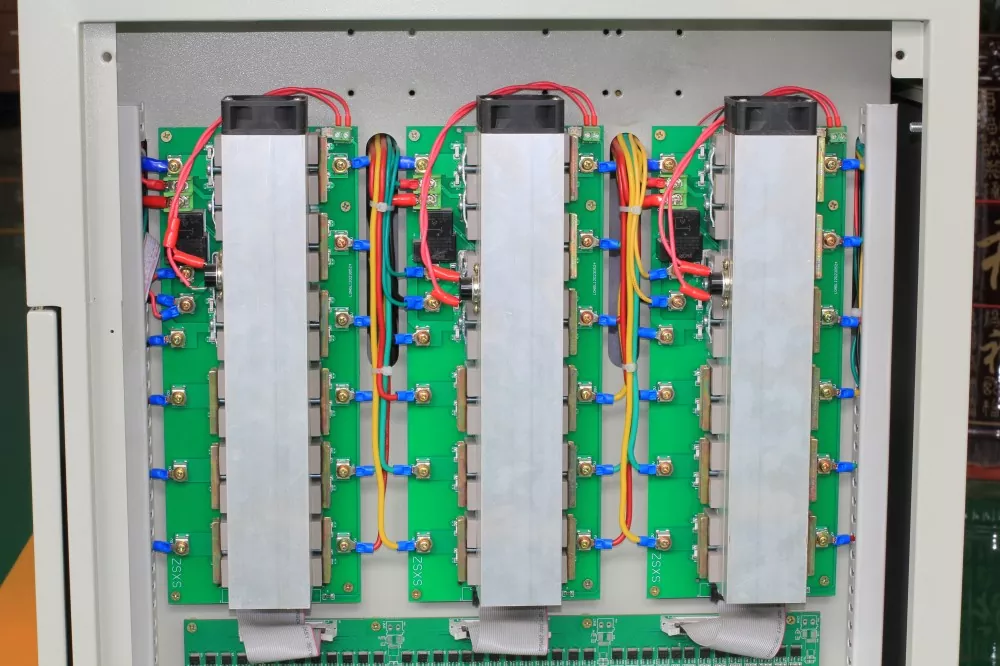

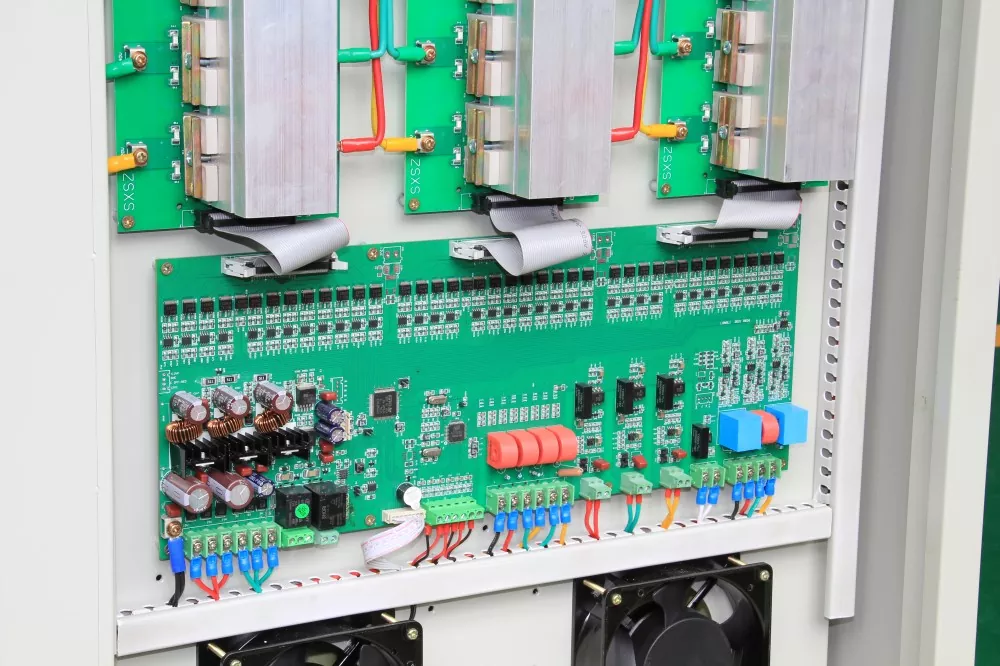

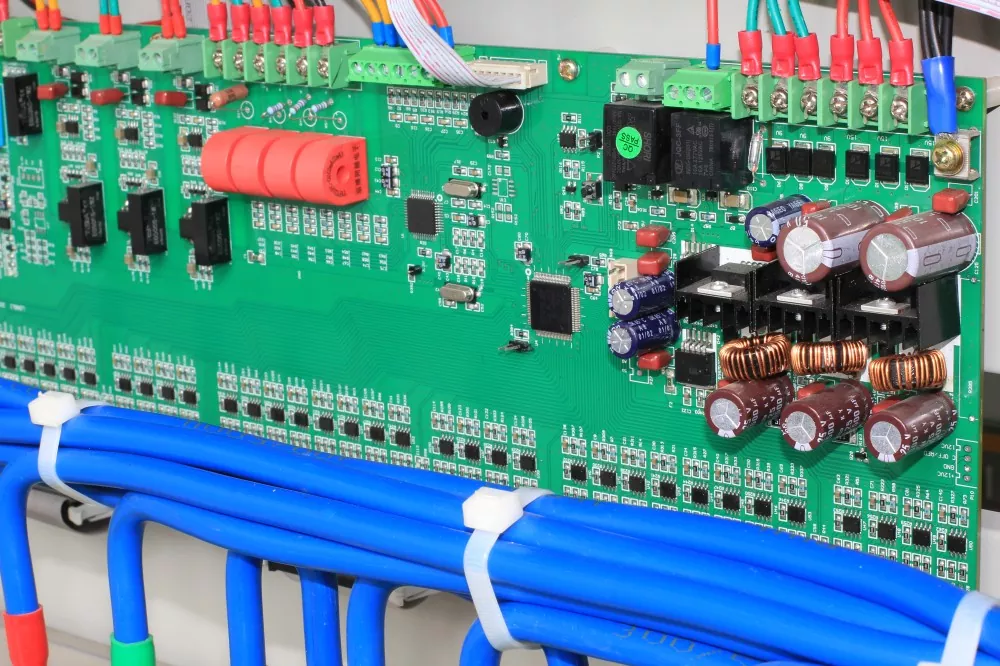

O AVR estático SCR trifásico de 150KVA usa núcleo de controle digital DSP e tecnologia de compensação rápida sem contato SCR. Ele pode completar a regulação dentro de 10ms a 40ms quando a tensão da rede flutua, com uma precisão de regulação de tensão estável de ±1% e uma taxa de distorção de forma de onda de <0,1%.

Ao mesmo tempo, este AVR estático SCR trifásico adota um design totalmente sem contato, sem escovas de carvão, sem peças mecânicas móveis, eliminando fundamentalmente os perigos potenciais dos reguladores de tensão do tipo servo tradicionais, como regulação de atraso e mau contato com escovas de carbono.

O equipamento é equipado com interface de comunicação padrão RS485, que pode ser conectada ao sistema de automação predial (BAS) ou sistema de monitoramento de energia do hospital. O pessoal de logística pode visualizar o status de operação do equipamento, tensão trifásica, corrente e taxa de carga em tempo real na sala de serviço. A função de proteção programável permite ao hospital definir os limites de proteção contra sobretensão e subtensão de acordo com as necessidades do equipamento, conseguindo uma adaptação personalizada.

Parâmetro do produto

Principais recursos

1. Resposta rápida em nível de milissegundos

O tempo de resposta é de 10ms a 40ms e o ajuste é concluído em meio ciclo de flutuação da rede. Para equipamentos de imagem como ressonância magnética e tomografia computadorizada, isso significa que pequenas flutuações de tensão durante a varredura não afetam a qualidade da imagem, evitando varreduras repetidas e exposição desnecessária à radiação para os pacientes devido a problemas no fornecimento de energia.

2.±1% de estabilização de tensão de alta precisão

A precisão da tensão de fase é de ±1%, muito superior à normalmente exigida de ±5% para equipamentos médicos. A tensão estável garante a uniformidade do campo magnético estático na ressonância magnética, a corrente de aquecimento do filamento do tubo CT e a consistência da saída do gerador de alta tensão no DSA, garantindo assim o valor diagnóstico de cada imagem.

3. Design totalmente sem contato

Sem escovas de carvão, sem servo motores, sem desgaste mecânico. Para equipamentos hospitalares que funcionam 24 horas por dia, isso significa que não há necessidade de agendamento de janelas de manutenção e o equipamento não para de funcionar por falhas no próprio estabilizador de tensão. A confiabilidade foi melhorada de “alta probabilidade de confiabilidade” para “confiabilidade quase absoluta”.

4. Distorção de saída ultrabaixa

A taxa de distorção da forma de onda de saída é inferior a 0,1%, sem gerar harmônicos incrementais. Isto é crucial para equipamentos de imagens médicas que são altamente sensíveis a ambientes eletromagnéticos (especialmente a bobina receptora de RF de ressonância magnética), evitando artefatos de imagem causados ​​por interferência harmônica.

5. Eficiência≥99%

Alta eficiência não significa apenas economia de energia e redução de custos, mas também significa que o equipamento gera menos calor, reduzindo a carga adicional no sistema de refrigeração do ar condicionado do hospital. Na conta de eletricidade de grandes hospitais, a autoperda do AVR estático trifásico 150KVA SCR pode ser quase insignificante.

6. Monitoramento inteligente e configuração de parâmetros personalizados

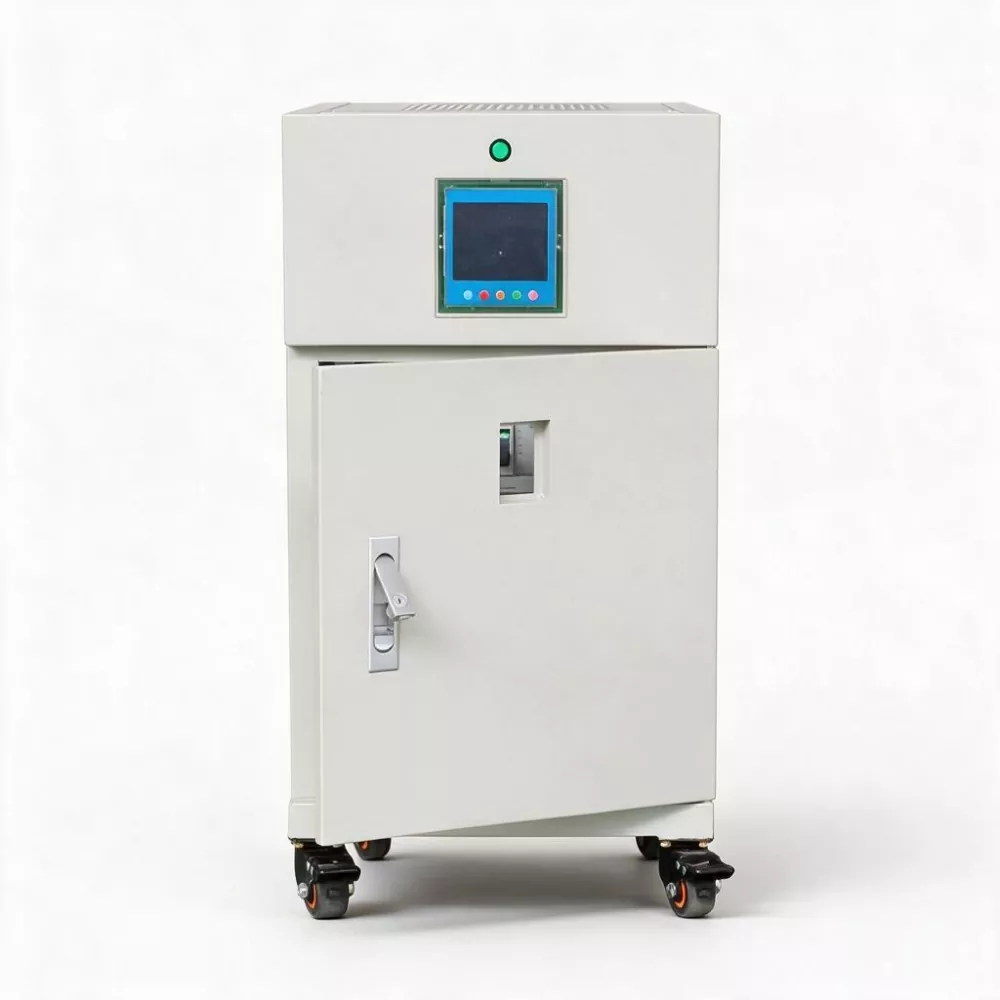

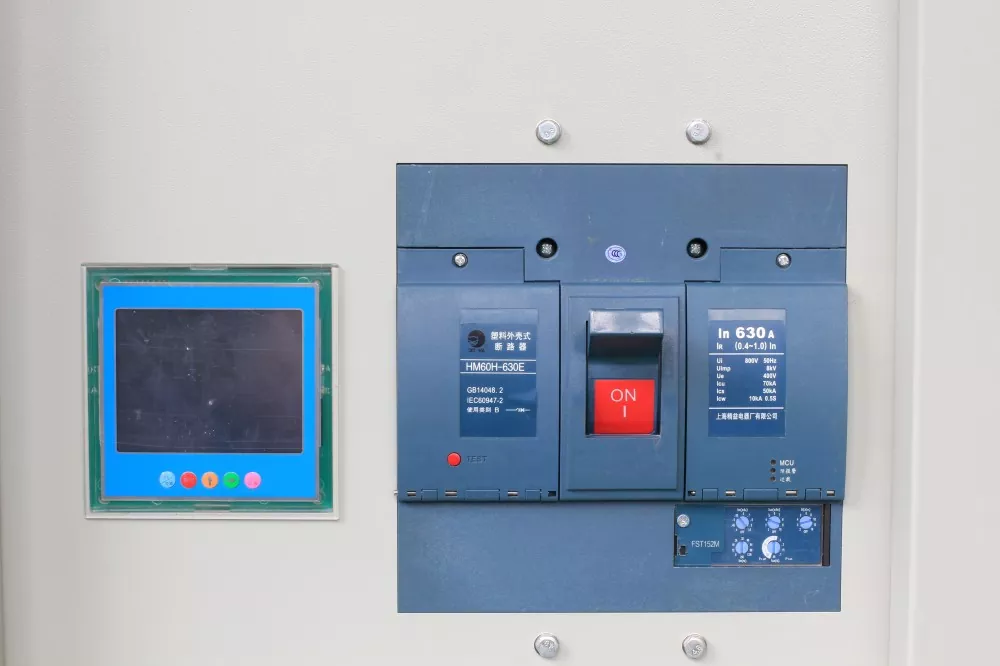

Os usuários podem programar e definir limites de sobretensão, subtensão, proteção contra sobrecorrente e precisão de estabilização de tensão. Uma tela digital de LED exibe tensão, corrente e potência trifásica em tempo real. A interface de comunicação RS485 suporta conexão com BAS ou sistemas de monitoramento de energia para obter gerenciamento centralizado.

Aplicações de produtos

1. Centro de imagens médicas: Fornece fonte de alimentação estável e de alta pureza para grandes equipamentos de imagem, como ressonância magnética (ressonância magnética), tomografia computadorizada (tomografia computadorizada), DSA (angiografia de subtração digital) e DR (fotografia digital de raios X), garantindo a qualidade da imagem.

2. Departamento de Radioterapia: Fornece energia estável aos sistemas de controle e dispositivos geradores de alta frequência de equipamentos de radioterapia, como aceleradores lineares, facas gama e sistemas de tratamento de prótons, garantindo a precisão das doses de tratamento.

3. Departamento de Laboratório e Patologia: Fornece proteção de energia estável para equipamentos de teste de precisão, como grandes analisadores bioquímicos, citômetros de fluxo, sequenciadores genéticos e microscópios eletrônicos, garantindo a precisão dos resultados dos testes.

4. Sala de cirurgia e UTI: Fornece energia estável para equipamentos de suporte à vida, como ar condicionado purificador de sala de cirurgia, máquinas de anestesia, monitores e ventiladores, garantindo a segurança do paciente.

5. Sala de distribuição principal do hospital: Pode servir como um estabilizador de linha de entrada dedicado para o edifício de imagens ou edifício de tecnologia médica, fornecendo regulação de tensão centralizada para todos os equipamentos médicos em todo o edifício.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. Quais são os requisitos específicos de energia para equipamentos de ressonância magnética?

O componente central da ressonância magnética - o ímã supercondutor - requer uma corrente de excitação extremamente estável, as bobinas de gradiente precisam de voltagem precisa para gerar um campo de gradiente linear e o sistema de radiofrequência requer uma fonte de alimentação com harmônicos extremamente baixos para estimular e receber sinais. Quaisquer flutuações de tensão e interferência harmônica afetarão diretamente a qualidade da imagem (resultando em artefatos ou uma diminuição na relação sinal-ruído) e, em casos graves, até causarão superaquecimento do ímã. A precisão de ± 1% e a taxa de distorção <0,1% do SBWZ-150KVA podem atender totalmente a esses requisitos.

2. Se o hospital já tiver UPS, ainda é necessário um estabilizador de tensão?

Sim. A principal função do UPS é lidar com quedas de energia. Embora a sua saída seja estável, o lado de entrada da UPS também é sensível às flutuações de tensão - flutuações frequentes de tensão acelerarão o envelhecimento das baterias internas da UPS e encurtarão o ciclo de substituição (de 3-5 anos para 1-2 anos). A implantação do SBWZ-150KVA na parte frontal do UPS pode estender a vida útil geral do UPS e das baterias e reduzir os custos de operação e manutenção de longo prazo do hospital.

3. As falhas do equipamento afetarão a operação dos equipamentos médicos?

Não. O SBWZ-150KVA possui uma função de bypass automático integrada. Em caso de falha ou sobrecarga interna do equipamento, ele passará automaticamente para o modo de alimentação direta da rede, garantindo o fornecimento contínuo de energia para equipamentos médicos. Ao mesmo tempo, um alarme sonoro e visual é emitido no painel para alertar o pessoal de manutenção para manuseá-lo prontamente. Após a conclusão da manutenção, o equipamento pode voltar ao modo de tensão estável sem interromper a operação.

4. Este equipamento é adequado para a renovação da distribuição de energia de hospitais antigos?

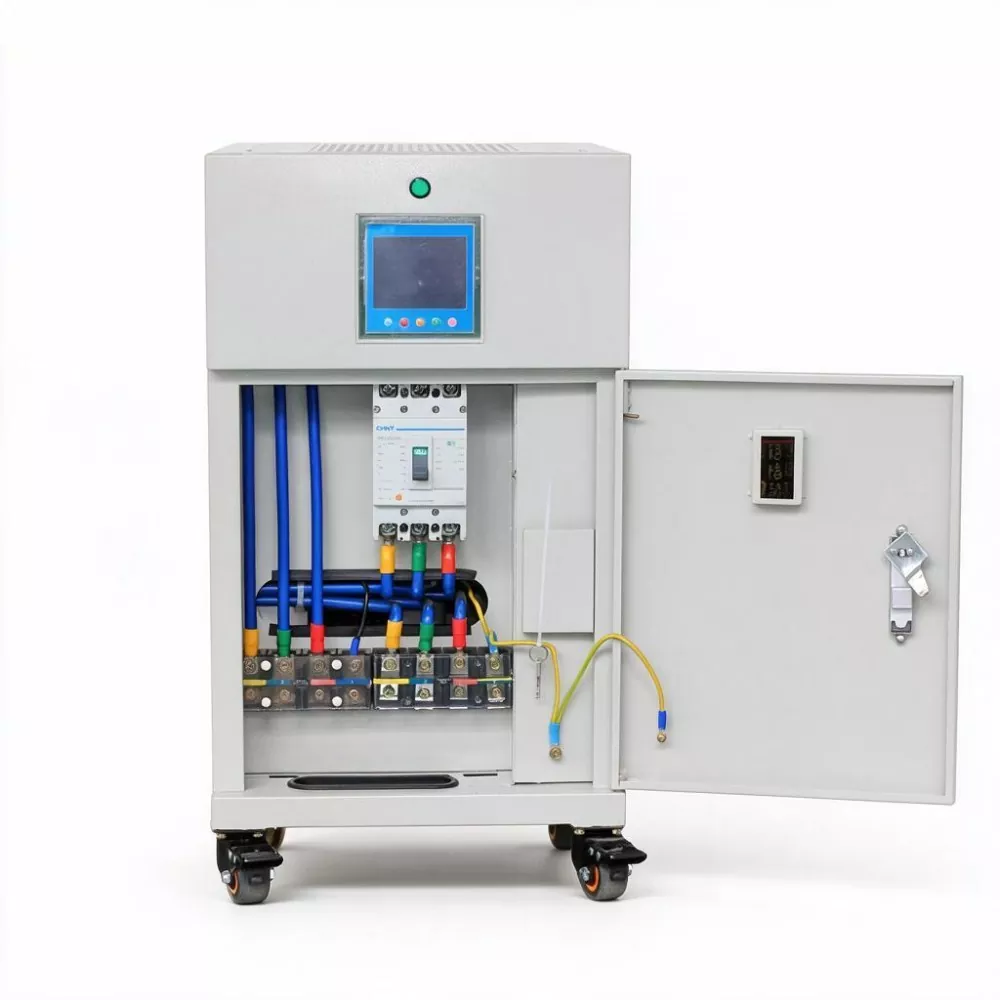

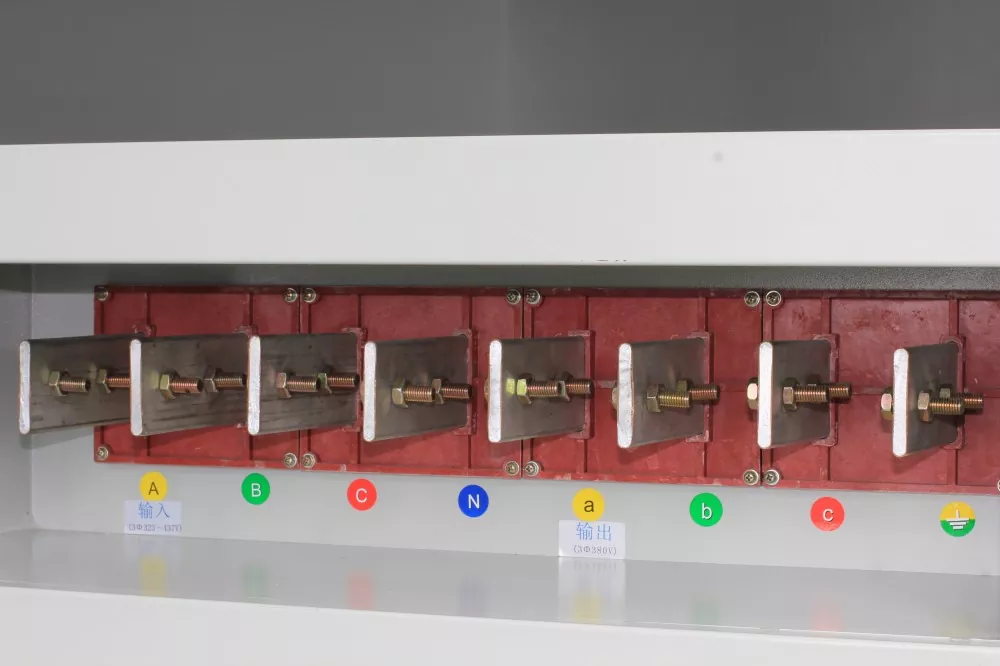

Sim. O AVR estático SCR trifásico de 150KVA adota conexão trifásica padrão de cinco fios. Os métodos de linha de entrada e saída podem ser personalizados de acordo com os requisitos do local (top-in-top-out/bottom-in-bottom-out/side-in-side-out). Para hospitais com espaço limitado de distribuição de energia, nossos engenheiros podem fornecer investigação no local e serviços de adaptação de tamanho para garantir que o equipamento seja instalado sem problemas.

5. Qual o nível de ruído deste equipamento? Isso afetará o ambiente hospitalar?

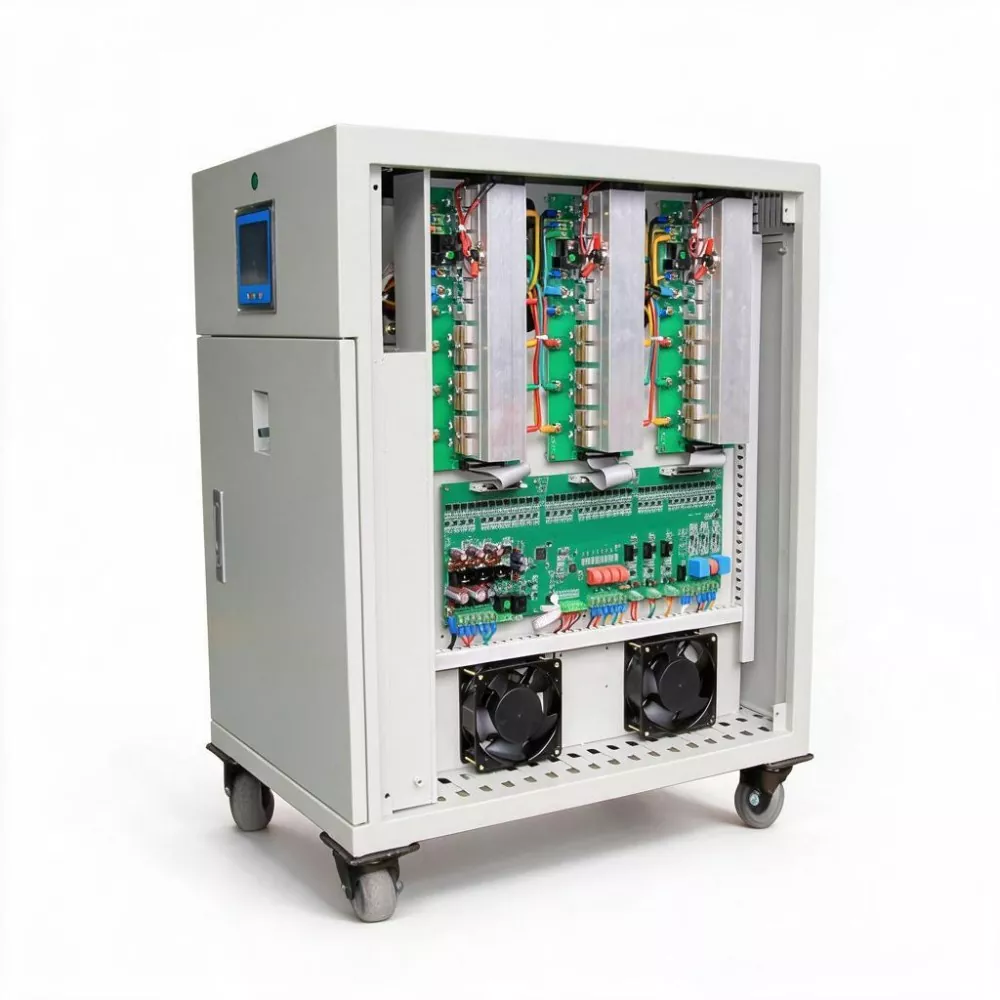

SBWZ-150KVA usa ventiladores inteligentes com temperatura controlada. Quando a carga é leve ou a temperatura ambiente é baixa, os ventiladores funcionam em baixa velocidade ou param. O ruído é extremamente baixo (menos de 55dB). Mesmo em condições de carga total, o nível de ruído é muito inferior ao ruído de fundo da sala de equipamentos hospitalares e não causará interferência no ambiente hospitalar.
