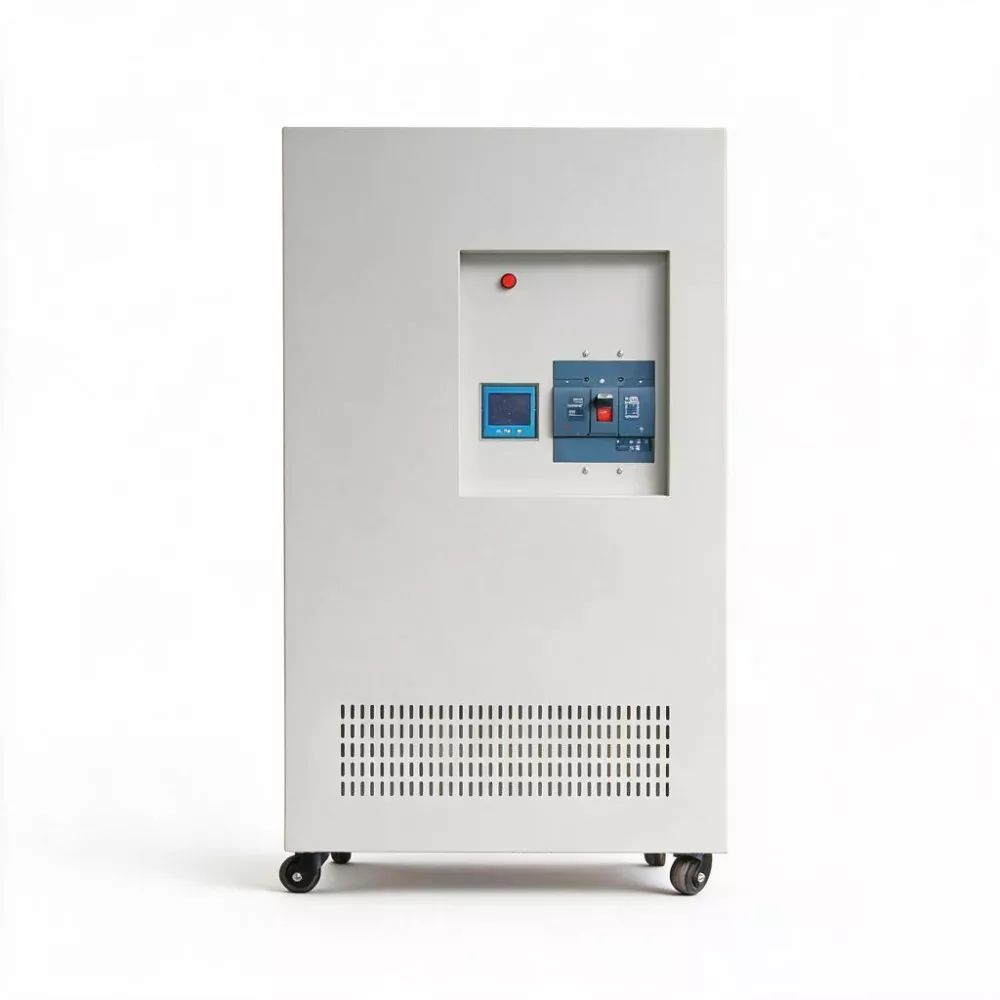

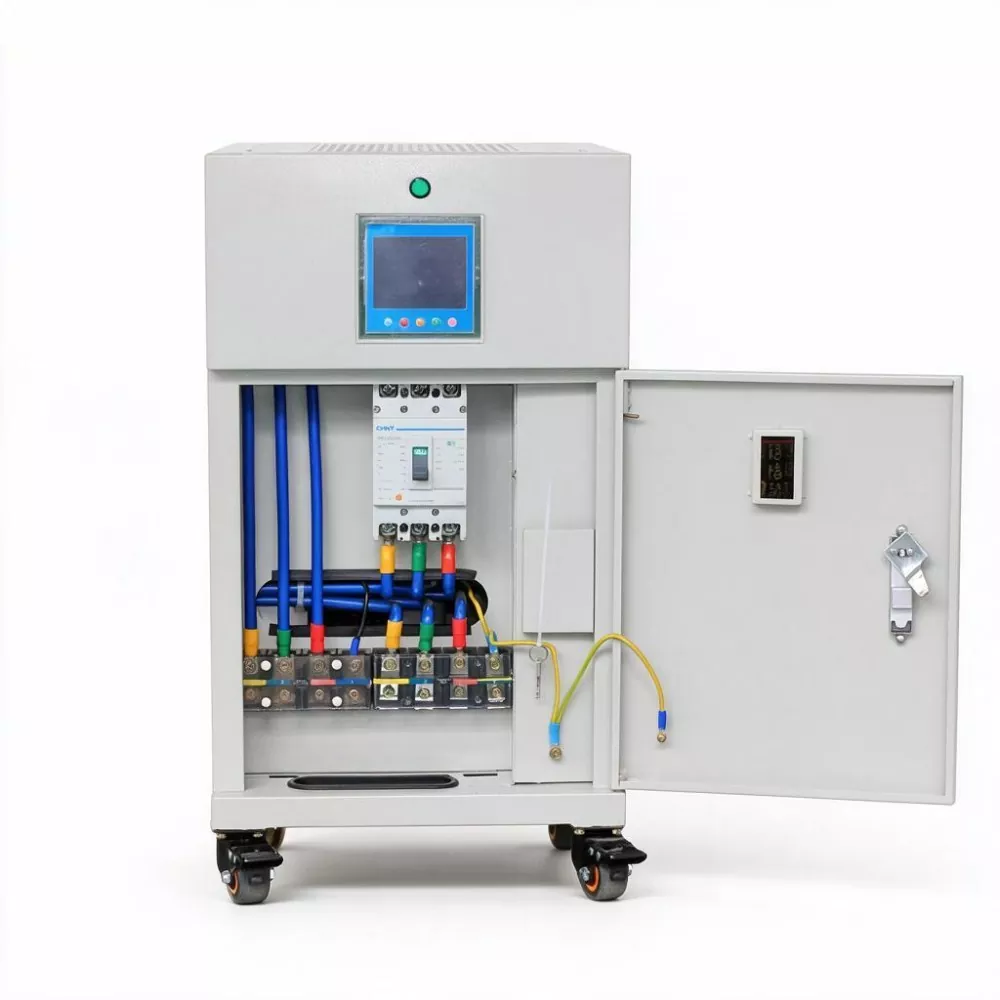

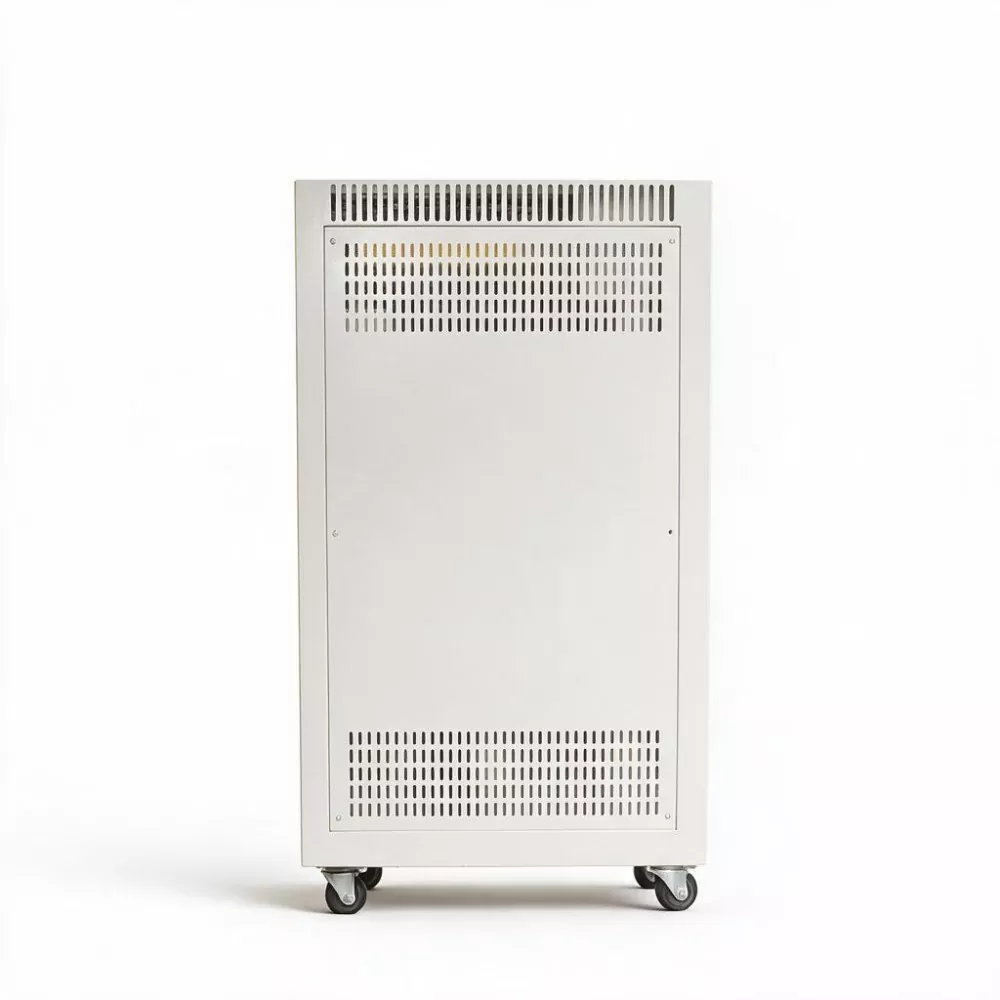

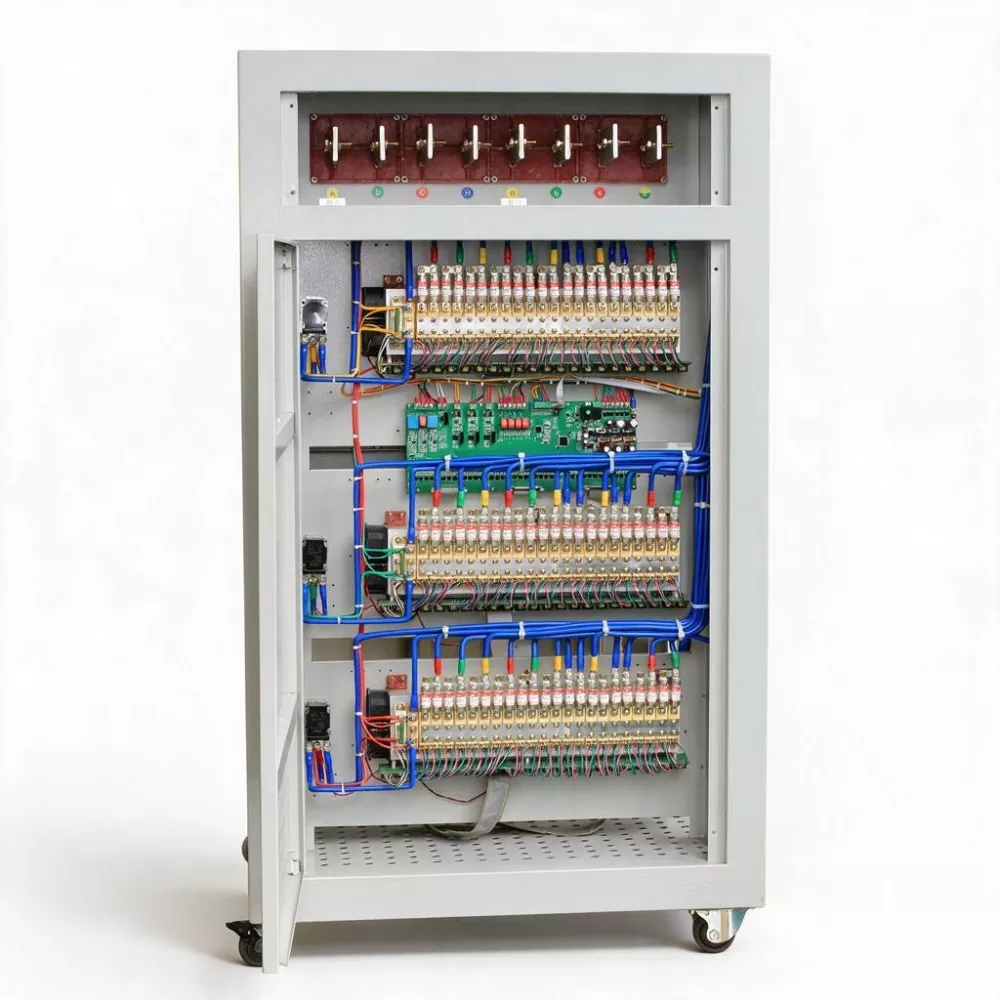

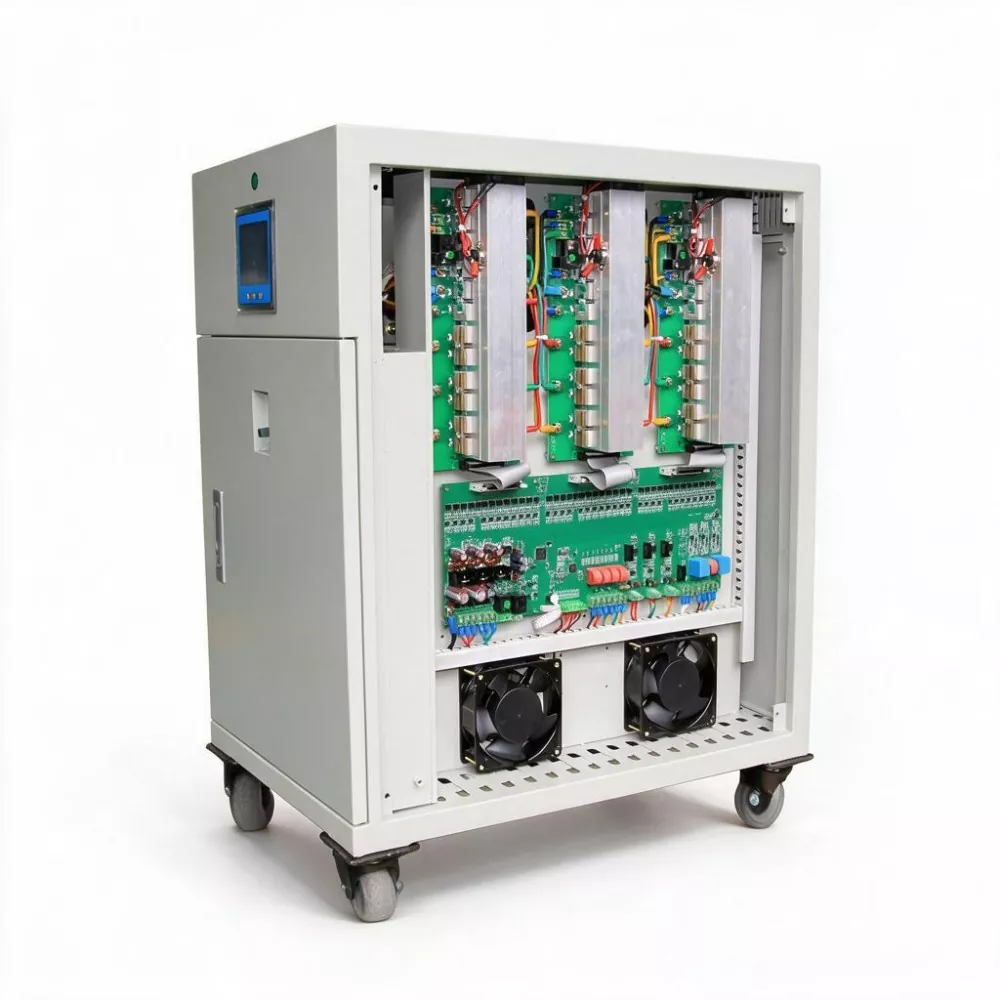

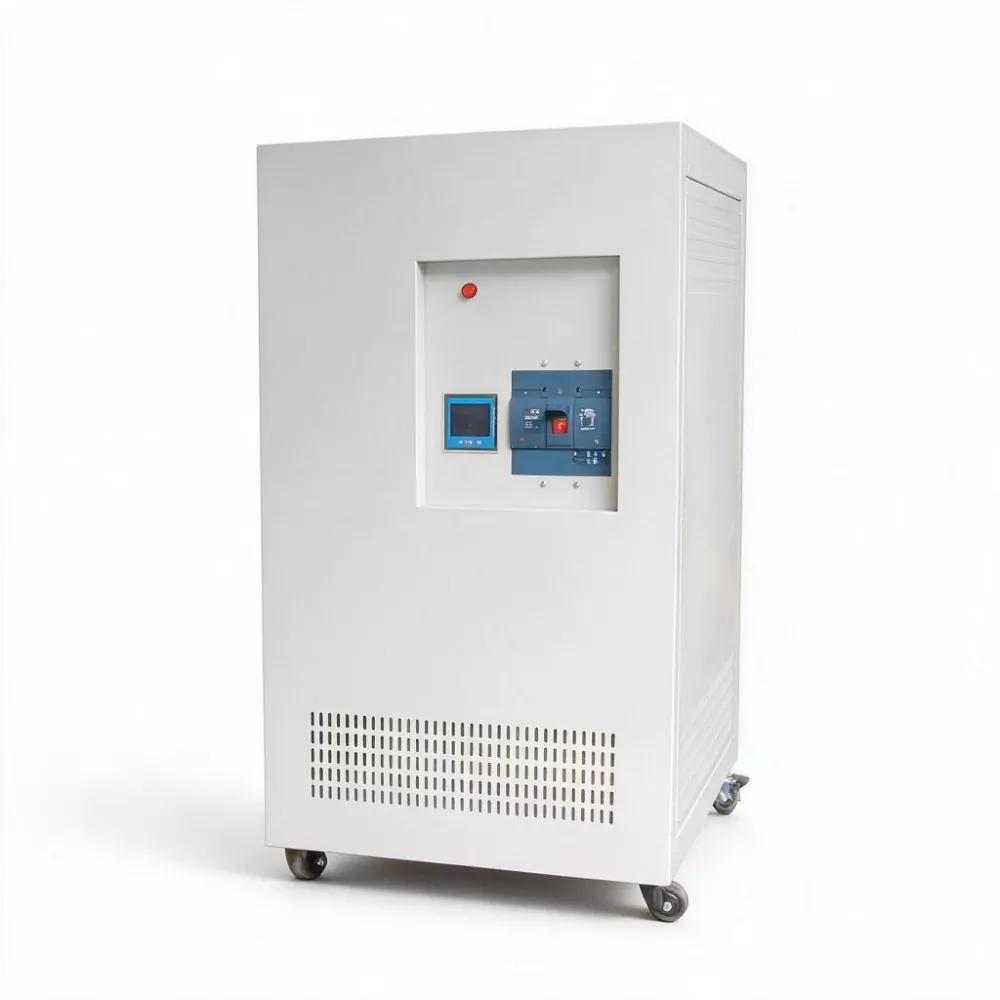

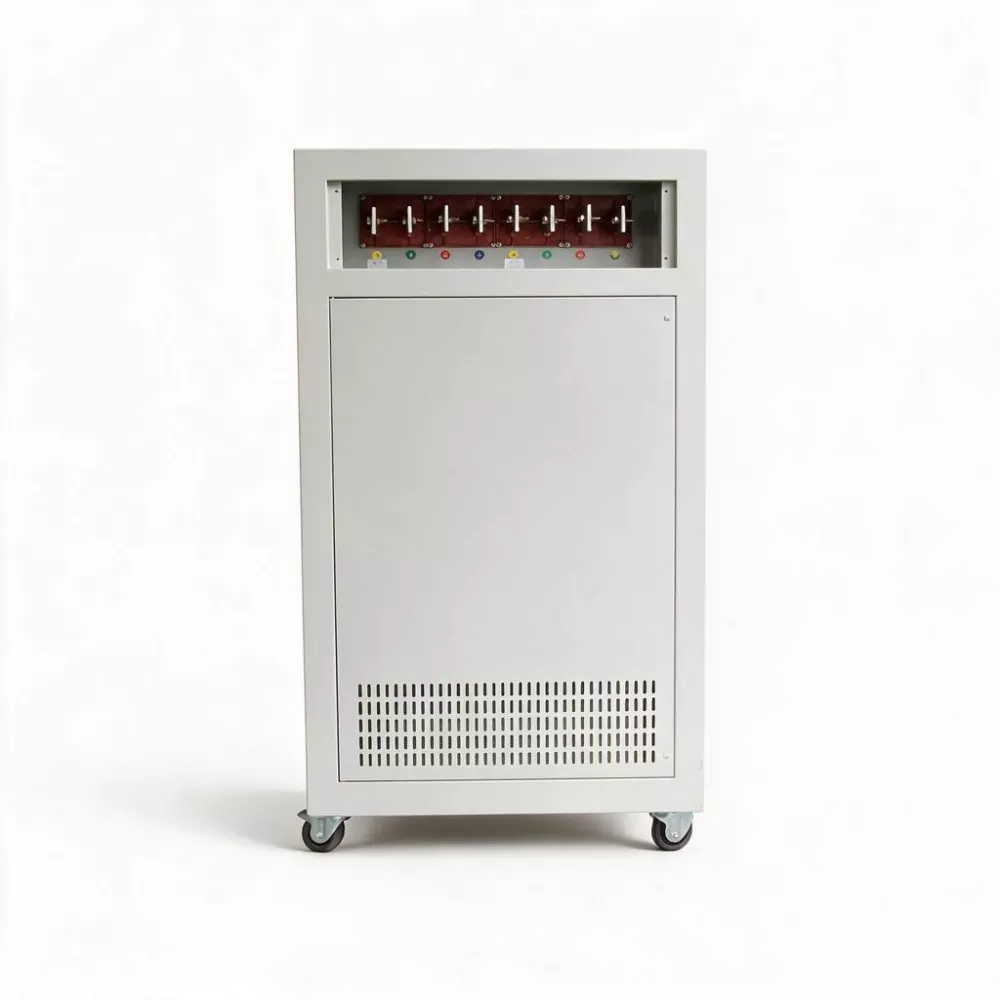

AVR estático SCR trifásico 300kVA

As características de consumo de eletricidade dos modernos complexos comerciais de grande escala são as seguintes:

· Complexidade: Integra diversos tipos de cargas como energia (ar condicionado/elevadores), iluminação e informações eletrônicas (POS/segurança/comunicação), e cada tipo de carga possui requisitos diferentes de qualidade de energia.

· Variabilidade: A diferença no consumo de energia elétrica entre dia e noite, dias de semana e feriados, horário comercial de pico e fora de pico pode chegar a vários horários. Mudanças severas de carga levam a flutuações frequentes na tensão do barramento.

· Sensibilidade: Os sistemas de caixa, os sistemas de exibição de informações e os sistemas de monitoramento de segurança são extremamente sensíveis às flutuações de tensão. Uma queda de tensão de apenas alguns milissegundos pode resultar na perda de centenas de dados de transações ou na reinicialização do sistema de segurança.

O AVR estático SCR trifásico 300KVA adota tecnologia de compensação independente trifásica, que pode resolver efetivamente o problema de desequilíbrio de carga trifásica e pode suportar quedas de tensão causadas pela partida de grandes motores, garantindo que cargas sensíveis sob o mesmo barramento não sofram qualquer impacto.

Parâmetro do produto

Principais recursos

1. Design em nível de hub de grande capacidade

Capacidade nominal 300KVA, corrente de saída 456A. O AVR estático SCR trifásico 300KVA pode ser usado como o principal hub de estabilização de tensão de entrada para um edifício de torre ou uma área funcional (como a área de shopping center ou área de escritórios) de um complexo comercial, alcançando gerenciamento centralizado e reduzindo o custo de investimento e a complexidade de gerenciamento da configuração descentralizada de vários nós.

2. Resistindo ao impacto da inicialização de grandes equipamentos de energia

A corrente de inicialização de grandes unidades de resfriamento, bombas de incêndio, escadas rolantes, etc. pode atingir de 6 a 8 vezes a corrente nominal. A arquitetura de compensação sem contato SCR do SBWZ-300KVA possui excelentes capacidades de resposta transitória e pode produzir tensão de forma contínua e estável durante a partida do motor, evitando que outros equipamentos no mesmo barramento sejam perturbados.

3. Adaptação aos padrões de construção verde e construção inteligente

Eficiência ≥ 99%, com autoperda extremamente baixa, atendendo aos rígidos requisitos de eficiência energética de edifícios verdes para equipamentos de distribuição de energia. Padronizado com interface de comunicação RS485, ele pode se conectar perfeitamente com sistemas de automação predial (BAS) e sistemas de gerenciamento de energia (EMS), auxiliando nas certificações de edifícios verdes LEED, BREEAM, etc.

4. Regulação independente trifásica de alta precisão

Em edifícios comerciais, a iluminação monofásica e o equipamento de escritório são abundantes, e o desequilíbrio da corrente trifásica é a norma. O SBWZ-300KVA amostra e controla independentemente a tensão de cada fase para garantir a precisão e simetria da tensão de saída trifásica e eliminar os riscos de uso de energia causados ​​pelo desvio do ponto neutro.

5. Design sem contato e sem manutenção

A equipe de administração da propriedade geralmente não conta com um engenheiro de energia em tempo integral, portanto a simplicidade da manutenção do equipamento é crucial. O SBWZ-300KVA não possui escovas de carvão, servomotores ou desgaste mecânico, necessitando apenas de ventilação e limpeza diária para reduzir os custos de mão de obra de operação e manutenção e reserva de peças de reposição do imóvel.

6. Qualidade de energia visualizada abrangente

As telas digitais de LED apresentam dados trifásicos de tensão, corrente e potência em tempo real, deixando o status do equipamento claro rapidamente. Os dados carregados através da interface de comunicação podem gerar gráficos de tendências de qualidade de energia na estação de trabalho BAS, fornecendo suporte de dados para auditorias energéticas e análises de eficiência energética de equipamentos.

Aplicações de produtos

1. Shopping center de grande porte: Proporciona estabilização centralizada de tensão para iluminação, escadas rolantes, sistemas de ar condicionado, caixas registradoras e redes de informações de todo o piso comercial, garantindo o normal funcionamento dos estabelecimentos comerciais e a experiência do consumidor.

2. Prédio de escritórios de grau A: atua como o principal centro de estabilização de energia para toda a torre, fornecendo energia estável para iluminação de escritórios, equipamentos de TI de precisão, grupos de elevadores e sistemas de ar condicionado VAV dentro do edifício.

3. Hotel cinco estrelas: Fornece proteção abrangente contra tensão para salões de banquetes, centros de conferências, instalações de SPA, lavanderias, equipamentos de cozinha e sistemas de controle de quartos do hotel, evitando que flutuações de tensão afetem a experiência do hóspede.

4. Grandes centros de exposições e instalações esportivas: Utilizados para estabilização de tensão de sistemas de iluminação (principalmente telas de LED e luzes de palco), sistemas de transmissão, controle de acesso e sistemas de segurança, garantindo a segurança e tranquilidade de eventos de grande porte.

5. Aeroportos e centros de transporte: Fornece fornecimento de energia estável para sistemas de classificação de bagagem, equipamentos de segurança, escadas rolantes e elevadores, sistemas de transmissão e áreas comerciais do edifício do terminal.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. Como o AVR Estático SCR Trifásico 300KVA pode ser integrado ao Sistema de Automação Predial (BAS)?

O dispositivo está equipado com interface de comunicação RS485 e suporta o protocolo Modbus-RTU. Através de um dispositivo gateway, o protocolo Modbus pode ser convertido em protocolos BACnet ou KNX, permitindo a conexão com plataformas BAS convencionais, como Honeywell, Siemens e Johnson Controls. O dispositivo pode fazer upload de tensão, corrente, potência, taxa de carga e status de alarme em tempo real, e também receber instruções remotas do BAS para configuração de parâmetros.

2. Quais são as principais fontes de oscilações de tensão em complexos comerciais?

As principais fontes incluem: partidas e paradas frequentes de grandes resfriadores (especialmente compressores centrífugos), partidas e paradas de escadas rolantes, flutuações diurnas de carga da rede elétrica municipal e o consumo de eletricidade de grandes equipamentos de locatários adjacentes. A capacidade de resposta em nível de milissegundos do SBWZ-300KVA pode abordar com eficácia todas essas fontes de flutuação.

3. O que significa uma capacidade de 300KVA para edifícios comerciais?

Tomemos como exemplo um shopping center de 50.000 metros quadrados. Sua capacidade total de distribuição costuma ficar entre 5.000 e 8.000 KVA. O 300KVA cobre aproximadamente 5% a 8% da carga, que geralmente é uma ou duas linhas alimentadoras (como o barramento principal para aparelhos de ar condicionado). A carga atendida pelo SBWZ-300KVA costuma ser a “minoria crítica” da garantia de fornecimento de energia de todo o edifício.

4. Quanto a eficiência ultra-alta economiza nos custos operacionais de edifícios comerciais?

Supondo uma capacidade de 300 KVA, uma taxa de carga média de 70%, um preço comercial de eletricidade de 1,0 yuan por quilowatt-hora e 8.760 horas por ano:

· Usando SBWZ-300KVA (eficiência 99%), a perda anual é de aproximadamente 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18.396 kWh

· Usando um estabilizador de tensão servo tradicional (eficiência de 96%), a perda anual é de aproximadamente 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73.584 kWh

· Economia anual de eletricidade ≈ 55.188 yuans. Ao longo de uma década, as economias ultrapassaram 550.000 yuans, reduzindo significativamente os custos operacionais.

5. Quais são os requisitos para instalação de equipamentos na sala de distribuição do edifício?

Os requisitos para a sala de distribuição são altura líquida não inferior a 2,2 metros, passagem de manutenção ≥ 0,8 metros antes e depois do equipamento, temperatura ambiente não superior a 40°C, ausência de gases corrosivos ou poeira condutiva. Recomenda-se usar especificações YJV 3×150mm² + 2×70mm² ou superiores para cabos de entrada (núcleo de cobre) e 630A ou superior para o disjuntor frontal.
