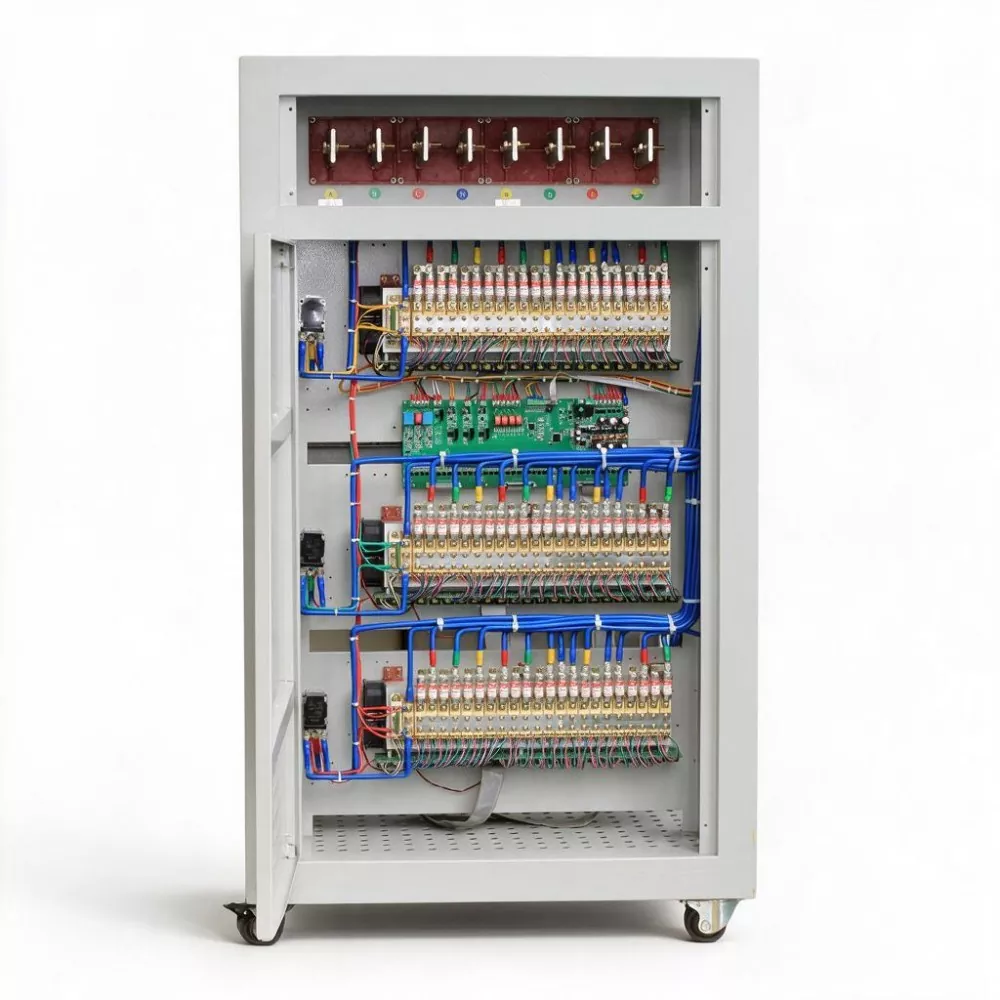

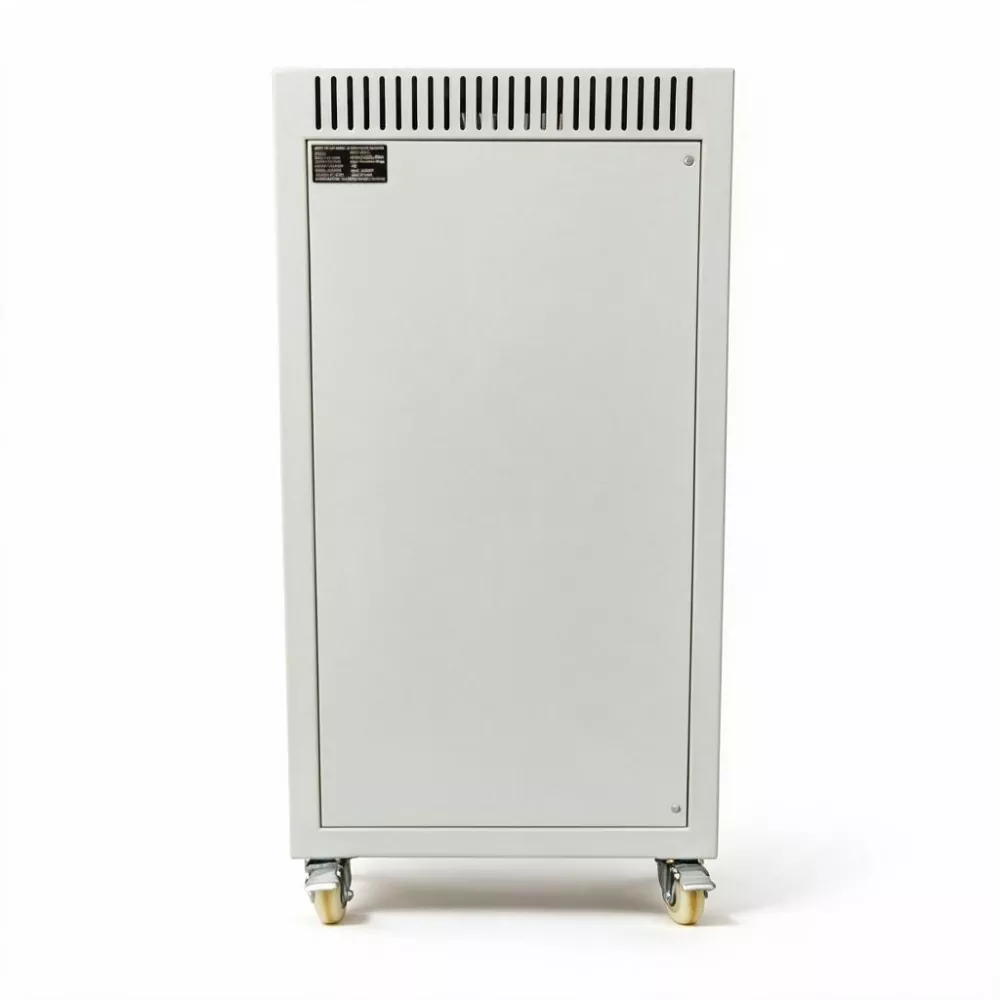

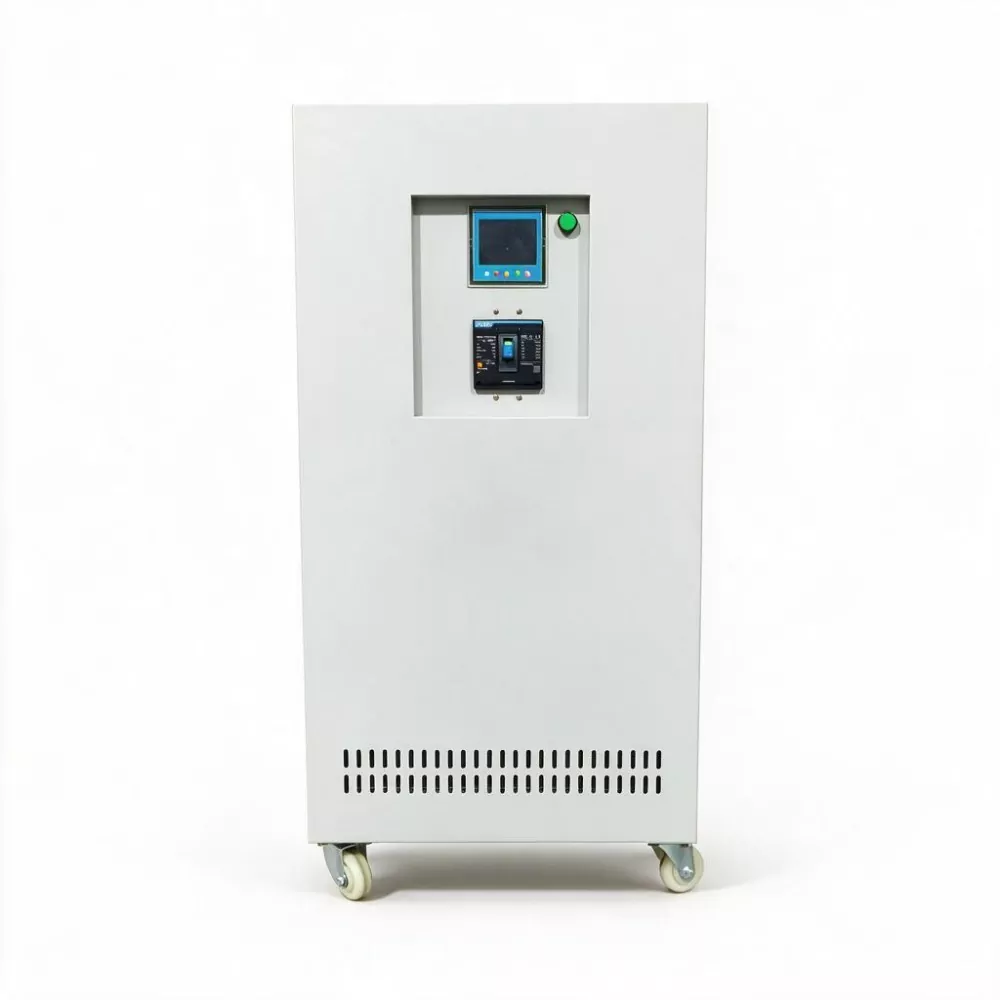

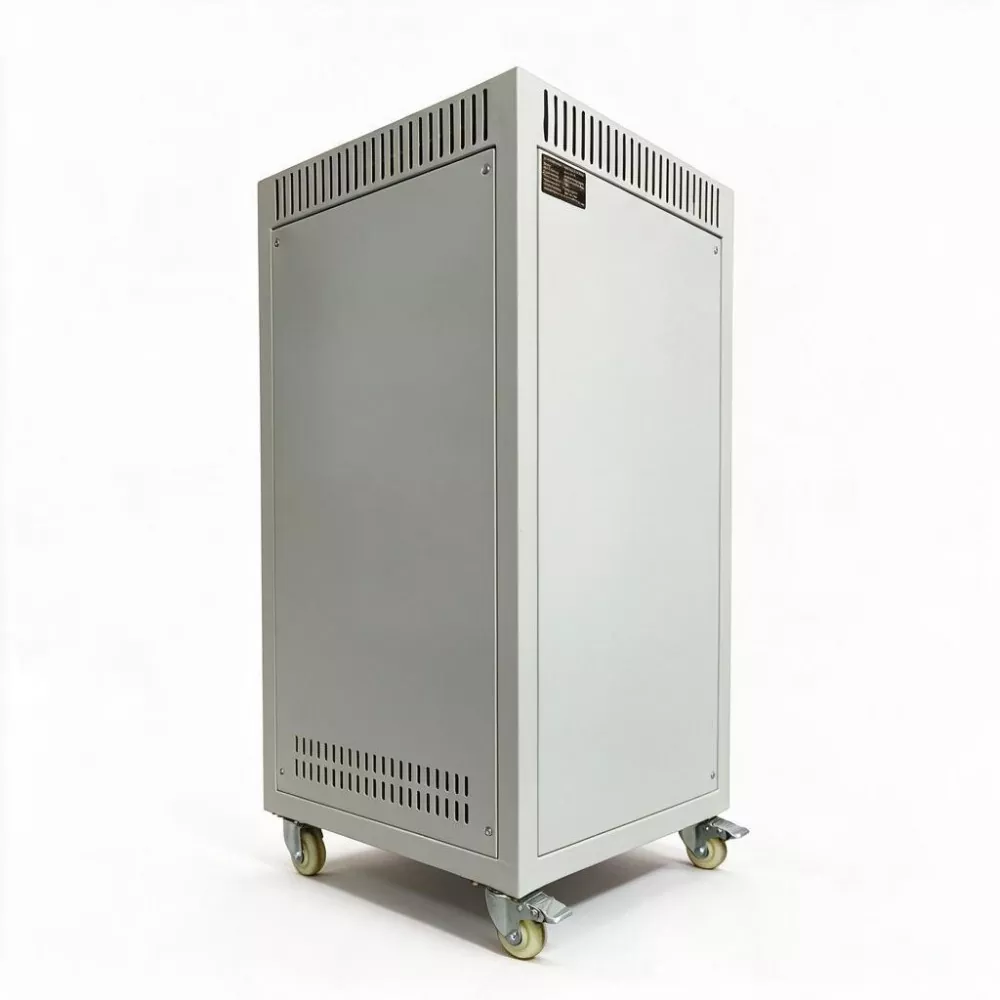

AVR estático SCR trifásico 200kVA

3 Phase 200KVA SCR Static AVR é ​​um estabilizador de tensão digital sem contato desenvolvido para cenários de fabricação automatizados. Com uma capacidade nominal de 200KVA e uma corrente de saída nominal de 304A, ele adota amostragem DSP de alta velocidade e tecnologia de comutação de cruzamento zero SCR para obter compensação de tensão em nível de milissegundos.

Ele elimina flutuações transitórias de tensão da rede, resolve interrupções de produção, eficiência operacional instável e problemas de qualidade do produto causados ​​por oscilações de tensão e garante de forma estável a eficiência operacional geral de equipamentos de produção industriais automatizados.

Parâmetro do produto

Principais recursos

1. Garantir a operação contínua da linha de produção

O tempo de resposta é de 10ms a 40ms, o que pode capturar e compensar com eficácia eventos de queda de tensão que duram de dezenas a centenas de milissegundos. Para dispositivos como servoconversores, CLPs e conversores de frequência, completar a compensação dentro desta janela de tempo significa que o equipamento não acionará a proteção contra subtensão e a linha de produção não será interrompida.

2. 200KVA de grande capacidade

A capacidade nominal é de 200KVA, a corrente de saída é de 304A, o que pode atender aos requisitos de estabilização de tensão de uma linha de produção automatizada de médio porte ou da linha de entrada total de uma oficina. Evitando a configuração complexa de vários estabilizadores de tensão de pequena capacidade em paralelo, ele realiza "governança de um ponto, todos os benefícios da linha".

3. Controle digital completo DSP + SCR

Usando um chip de computação DSP combinado com um switch sem contato SCR, a precisão da estabilização de tensão é de ± 1% e a velocidade de resposta é de 30 a 50 vezes maior que a dos sistemas servo tradicionais. Ao mesmo tempo, não há desgaste mecânico, garantindo um desempenho consistente durante um longo período de uso.

4. Reduzir significativamente o consumo de energia da oficina

Comparado aos estabilizadores de tensão do tipo servo tradicionais com uma eficiência de aproximadamente 96%, o SBWZ 3 Phase 200KVA SCR Static AVR pode economizar aproximadamente 6.000 a 8.000 kWh de eletricidade por ano para a fábrica (calculado com base em uma taxa de carga média de 70%), reduzindo diretamente os custos de produção.

5. Design sem contato, adequado para condições de partida e parada de alta frequência

A máquina inteira não possui escovas de carvão, servomotores ou outras peças mecânicas vulneráveis. Para linhas de produção com partidas frequentes e mudanças de carga (como linhas de estampagem, grupos de máquinas de moldagem por injeção), o SBWZ-200KVA demonstra confiabilidade e vida útil muito maiores do que os estabilizadores de tensão tradicionais.

6. Proteção inteligente e interface de comunicação industrial

Suporta programação do usuário para definir limites de proteção de sobretensão, subtensão e sobrecorrente. Interface de comunicação RS485 padrão (Modbus-RTU), pode ser conectada ao sistema MES da oficina ou ao sistema SCADA, permitindo monitoramento remoto, alarmes de falhas e coleta de dados de energia.

Aplicações de produtos

1. Fabricação completa de veículos e componentes: Fornece proteção de estabilização de tensão em nível de linha para PLCs, robôs e sistemas servo em linhas de estampagem, linhas de soldagem, linhas de pintura e linhas de montagem, garantindo o ritmo de produção e a precisão da carroceria.

2. Fabricação de eletrodomésticos e produtos eletrônicos: Uso para estabilização total da tensão da linha de entrada em máquinas de moldagem por injeção, linhas de solda SMT e linhas de montagem automatizadas, eliminando alarmes de equipamentos e produtos com defeito de lote causados ​​​​por flutuações de tensão.

3. Indústria de alimentos e bebidas, bem como de embalagens: Fornece fonte de alimentação estável para sistemas de controle de máquinas de envase, máquinas de selagem, linhas de embalagem e robôs empilhadores, evitando defeitos de embalagem e paradas de linhas de produção devido a problemas de tensão.

4. Bateria de lítio e fabricação fotovoltaica: Fornece fonte de alimentação de estabilização de tensão de alta precisão para equipamentos de fabricação de precisão, como máquinas de enrolamento de bateria de lítio, máquinas de laminação e máquinas de laminação de componentes fotovoltaicos, garantindo a consistência do produto e a taxa de rendimento.

5. Processamento de metal e máquinas pesadas: Adequado para fonte de alimentação centralizada de grandes grupos de máquinas CNC, máquinas de corte a laser, máquinas de corte a plasma, etc., com equipamentos de processamento de alta potência.

Quais são as vantagens em comparação aos reguladores de tensão tradicionais baseados em servomotores?

Os reguladores baseados em servomotores requerem centenas de milissegundos ou até vários segundos para completar o movimento mecânico das escovas de carvão. Para eventos de “flutuações de energia” que duram apenas dezenas a centenas de milissegundos, os reguladores de tensão tradicionais muitas vezes não respondem antes que o equipamento de carga desarme e pare. O método de regulação eletrônica do AVR estático SCR trifásico de 200KVA pode capturar e compensar com precisão cada evento de tensão transitória.

Em setores como fabricação automotiva, produção de eletrodomésticos e montagem eletrônica que exigem produção contínua, foi comprovado que o SBWZ-200KVA reduz paradas não planejadas devido a problemas de tensão em mais de 80%. Com base em uma estimativa de que uma linha de produção de médio porte perde aproximadamente 500.000 a 1 milhão de yuans anualmente devido a "flutuações de energia", o período de recuperação do investimento do SBWZ-200KVA é normalmente de 6 a 12 meses.

Perguntas frequentes

1. A que se refere especificamente “flutuação de energia”? Como o SBWZ-200KVA lida com isso?

"Flutuação de energia" é um termo comum no campo industrial para afundamento de tensão, referindo-se ao fenômeno onde a tensão da rede cai para 50% - 90% do valor nominal dentro de um curto período de tempo (de dezenas de milissegundos a várias centenas de milissegundos) e depois retorna. SBWZ-200KVA emprega tecnologia de compensação totalmente eletrônica DSP + SCR, com um tempo de resposta de 10ms - 40ms - muito mais rápido do que a duração típica das flutuações de energia - e pode realizar compensação dinâmica continuamente durante quedas de tensão, mantendo a tensão de saída estável e garantindo que o equipamento downstream não desarme devido a tensão insuficiente.

2. Quantos dispositivos a capacidade de 200KVA pode cobrir?

A capacidade de 200KVA (380V trifásico, corrente nominal 304A) pode cobrir uma carga total de aproximadamente 160KW (calculada com base em um fator de potência de 0,8). Cenários de aplicação típicos incluem: uma linha de estampagem de tamanho médio (6 robôs + 3 prensas + sistema de transporte), ou 10 - 15 máquinas de moldagem por injeção (classe de 150 - 200 toneladas), ou uma linha de solda SMT (3 máquinas de solda + solda por refluxo + máquina de impressão + sistema de transporte). Para uma seleção específica, forneça uma lista de carga e nós a calcularemos para você.

3. Como é instalado o estabilizador de tensão sem contato na sala de distribuição da oficina? Como é sua adaptabilidade ambiental?

A faixa de temperatura de trabalho do SBWZ-200KVA é de -5°C a 40°C e a umidade relativa é inferior a 90%. O padrão de nível de proteção do gabinete é IP20 (evita a entrada de objetos com diâmetro superior a 12 mm) e pode ser atualizado para IP30 (à prova de poeira) ou superior por meio de personalização. Para ambientes de oficina, recomenda-se que o equipamento seja instalado em uma sala de distribuição separada ou sala de controle elétrico para evitar exposição direta a poeira, névoa de óleo e spray.

4. Haverá interferência quando usado em conjunto com um conversor de frequência?

Não. O SBWZ-200KVA não gera harmônicos por si só (a taxa de distorção de saída é inferior a 0,1%). Quando um conversor de frequência é conectado a jusante, o estabilizador atua como uma “camada de isolamento” inserida entre a rede elétrica e o conversor de frequência, o que pode, em vez disso, reduzir a poluição reversa de harmônicos gerados pelo conversor de frequência para a rede elétrica. Recomendamos a instalação de um reator de entrada na extremidade frontal do conversor de frequência para otimizar ainda mais a compatibilidade do sistema.

5. Como o equipamento pode ser conectado ao sistema MES ou SCADA da oficina?

O AVR estático SCR trifásico 200KVA está equipado com uma interface de comunicação RS485 padrão e suporta o protocolo Modbus-RTU. Ao conectar-se através de cabos de comunicação padrão ao gateway Ethernet industrial da oficina ou ao controlador PLC, a leitura em tempo real da tensão de entrada/saída, corrente, taxa de carga, temperatura, status de alarme, etc. do equipamento pode ser obtida na plataforma MES/SCADA. Podemos fornecer documentos detalhados de protocolo de comunicação e suporte técnico.
