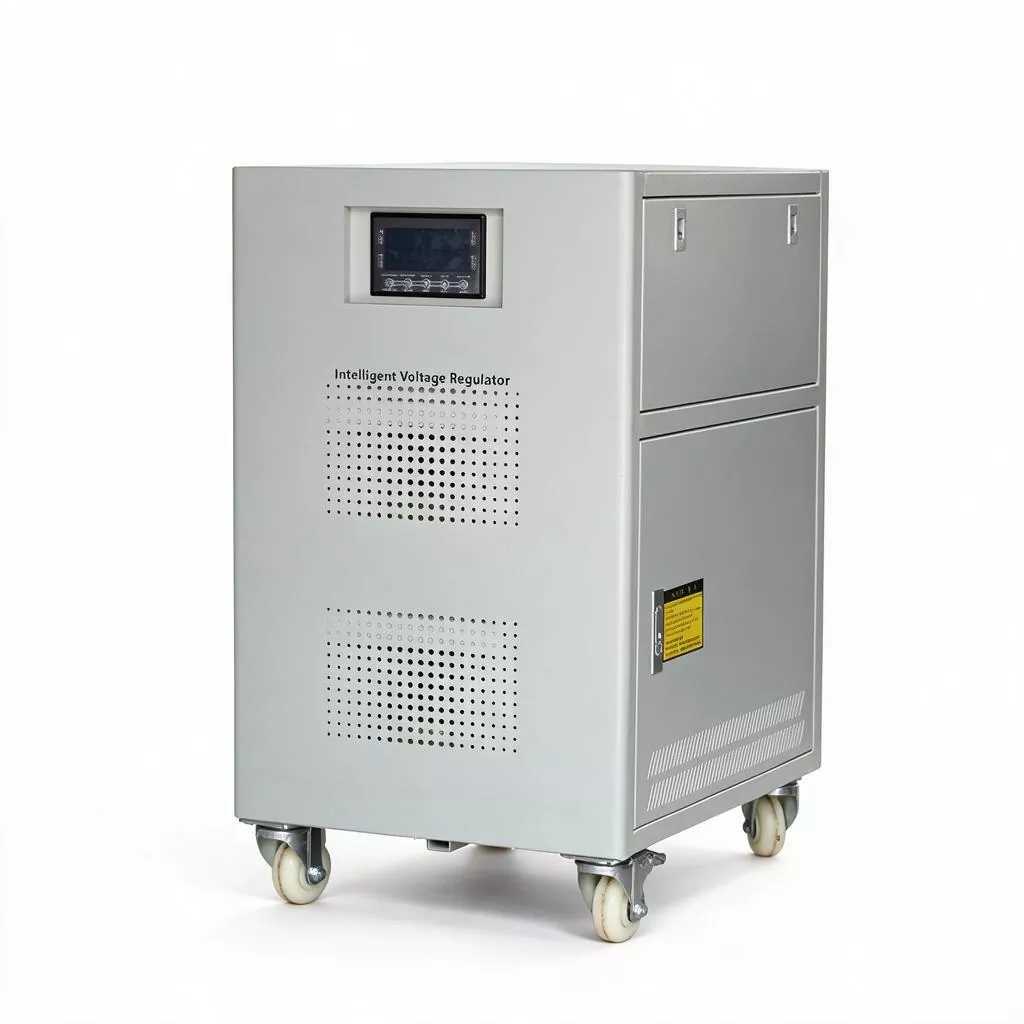

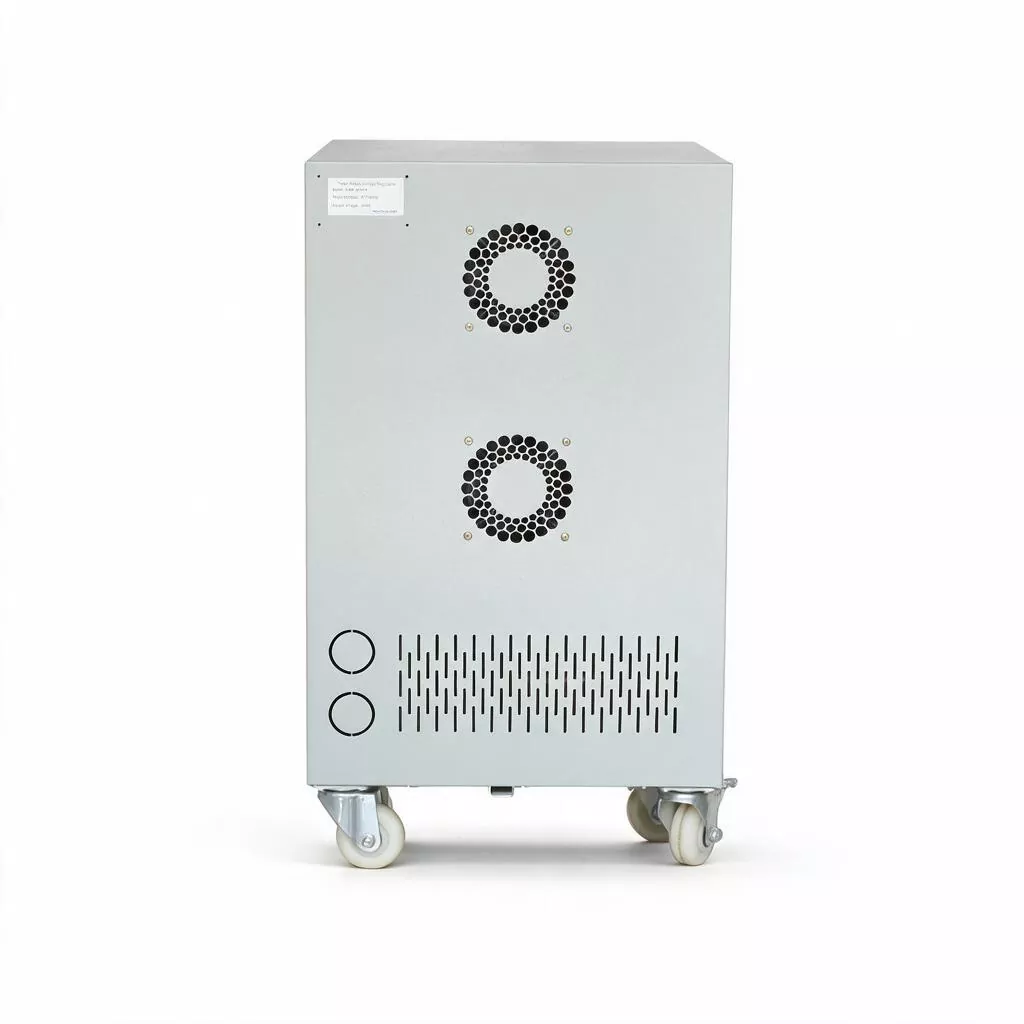

Servo motor trifásico 30kVA AVR

Para o engenheiro-chefe da fábrica e o supervisor de manutenção do equipamento, ao planejar o sistema de energia, “espaço” e “energia” são sempre dois fatores conflitantes que requerem consideração cuidadosa. Especialmente nos parques industriais urbanos onde os terrenos são escassos, a área da sala de distribuição é muitas vezes fixada durante a construção dos edifícios fabris, e a subsequente expansão dos custos de engenharia civil é extremamente elevada e o processo é demorado.

O Servo Motor AVR trifásico de 30KVA pode resolver este problema com eficácia. Ele compartilha exatamente o mesmo tamanho de chassi, as mesmas posições dos furos da base de instalação e o mesmo layout de terminal de entrada e saída com o SBW-20KVA de menor capacidade, mas acomoda um transformador de compensação de tamanho maior e uma bobina reguladora de tensão. A capacidade de saída nominal aumenta de 20KVA para 30KVA.

Isso significa que quando sua linha de produção passa de uma carga de 15-18KW para uma carga de 22-27KW, você não precisa entrar em contato com a equipe de construção para derrubar paredes e fazer furos, não precisa refazer as barras de aço da fundação do gabinete de distribuição ou se preocupar se os cabos originais de entrada e saída são muito curtos. Basta retirar a máquina inteira de 20KVA, empurrá-la no lugar como 30KVA e reconectar os cabos para concluir a atualização de "salto de capacidade".

Parâmetro do produto

Vantagens de desempenho

A capacidade nominal de 30KVA corresponde a uma corrente nominal de aproximadamente 46A (380V trifásico), que pode cobrir toda a linha de montagem de fábricas de pequeno e médio porte, grandes compressores de ar tipo parafuso (nível 37KW), sistemas de aquecimento e hidráulicos de máquinas injetoras de 200-300 toneladas, bem como unidades centrais de ar condicionado de grande potência em shopping centers e edifícios de escritórios.

A corrente de partida do motor pode atingir 7 a 8 vezes a corrente nominal. Estabilizadores de tensão eletrônicos comuns são propensos a erros de desvio ou danos devido a sobrecorrente instantânea. Embora o SBW-30KVA adote regulação servo de indução eletromagnética, não há risco de falha de sobrecorrente do dispositivo semicondutor de potência. Seus componentes de transformador e escova de carvão possuem capacidade de sobrecarga de curto prazo extremamente forte, que pode suportar com tranquilidade os testes severos trazidos pelas freqüentes partidas e paradas de grandes motores.

Além disso, o Servo Motor AVR trifásico de 30KVA adota tecnologia de regulação independente trifásica fase a fase. Mesmo em condições de carga pesada, onde a corrente trifásica está desequilibrada, ele pode estabilizar a tensão de saída de cada fase com uma precisão de ±3%. O ventilador inteligente com temperatura controlada é combinado com o sistema de isolamento de nível A de alta qualidade para garantir operação contínua de 24 horas com carga total em um ambiente de 40 ℃, tornando-o um verdadeiro "jogador de serviço pesado de nível industrial".

Principais recursos

1. Densidade de potência ultra-alta

As dimensões externas são 500×380×670mm, exatamente iguais ao modelo de 20KVA, mas com aumento de capacidade de 50%. A densidade de potência é líder no setor, especialmente adequada para projetos de renovação e atualização em salas de distribuição com espaço limitado e sem possibilidade de expansão. Os orifícios de instalação e os terminais de fiação são consistentes, permitindo uma substituição rápida em minutos.

2. Tolerância de carga de alto impacto

Especialmente otimizado para cargas indutivas, como motores de alta potência, compressores e bombas hidráulicas, o Servo Motor AVR trifásico de 30KVA pode suportar correntes de impacto de curto prazo que excedem a corrente nominal em 8 vezes sem tropeçar ou ignorar, garantindo a inicialização suave de equipamentos de carga pesada e evitando interrupções de produção causadas por queda de tensão de inicialização.

3. Estabilidade a longo prazo sob condições de carga pesada

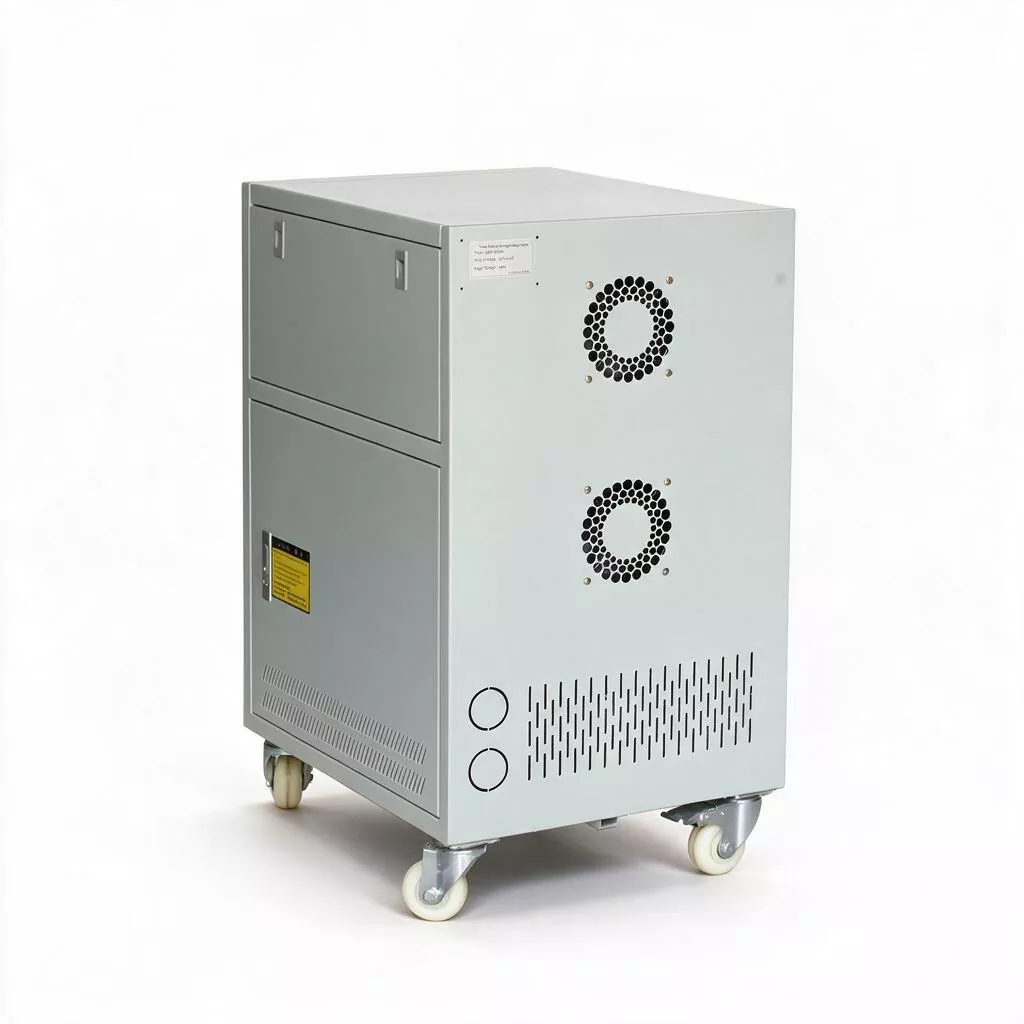

Usando bobinas de transformador de compensação espessadas e componentes de escova de tamanho maior, a capacidade nominal de transporte de corrente é aumentada para 46A, com menor geração de calor. O aumento da temperatura líquida é inferior a 60°C e, combinado com um sistema de resfriamento de ar forçado, pode realizar operações contínuas de três turnos em ambientes industriais empoeirados e de alta temperatura.

4. Regulação trifásica independente de alta precisão

O circuito de amostragem detecta e aciona independentemente a tensão de cada fase, mesmo quando a carga trifásica está severamente desequilibrada (como conectar uma grande quantidade de iluminação monofásica e energia trifásica simultaneamente), ele pode estabilizar independentemente cada saída de fase dentro de ± 3% para proteger efetivamente PLCs sensíveis à tensão, servo drives e instrumentos de controle de temperatura de precisão.

5. Estrutura de topologia eletromagnética de alta confiabilidade

Diferente dos estabilizadores de tensão totalmente elétricos, esta máquina adota uma estrutura de servo motor + regulador de tensão tipo coluna, sem dispositivos de comutação de energia vulneráveis, com forte resistência a surtos de raios e adequada para áreas industriais remotas com baixa qualidade de rede (harmônicos severos, flutuações drásticas de tensão). A vida útil projetada excede 15 anos, com uma taxa de falhas extremamente baixa durante todo o ciclo de vida.

6. Proteção e bypass abrangente em nível de sistema

Proteção integrada de seis camadas, incluindo sobrecarga, sobretensão, subtensão, curto-circuito, superaquecimento e perda de fase, e funções de bypass duplo mecânico/elétrico integradas. Quando ocorre uma anomalia interna, ele muda automaticamente para a fonte de alimentação direta da rede elétrica, garantindo que as cargas críticas nunca sejam desligadas, enquanto o painel emite indicações de alarme sonoras e visuais.

7. Capacidade flexível de expansão de interface

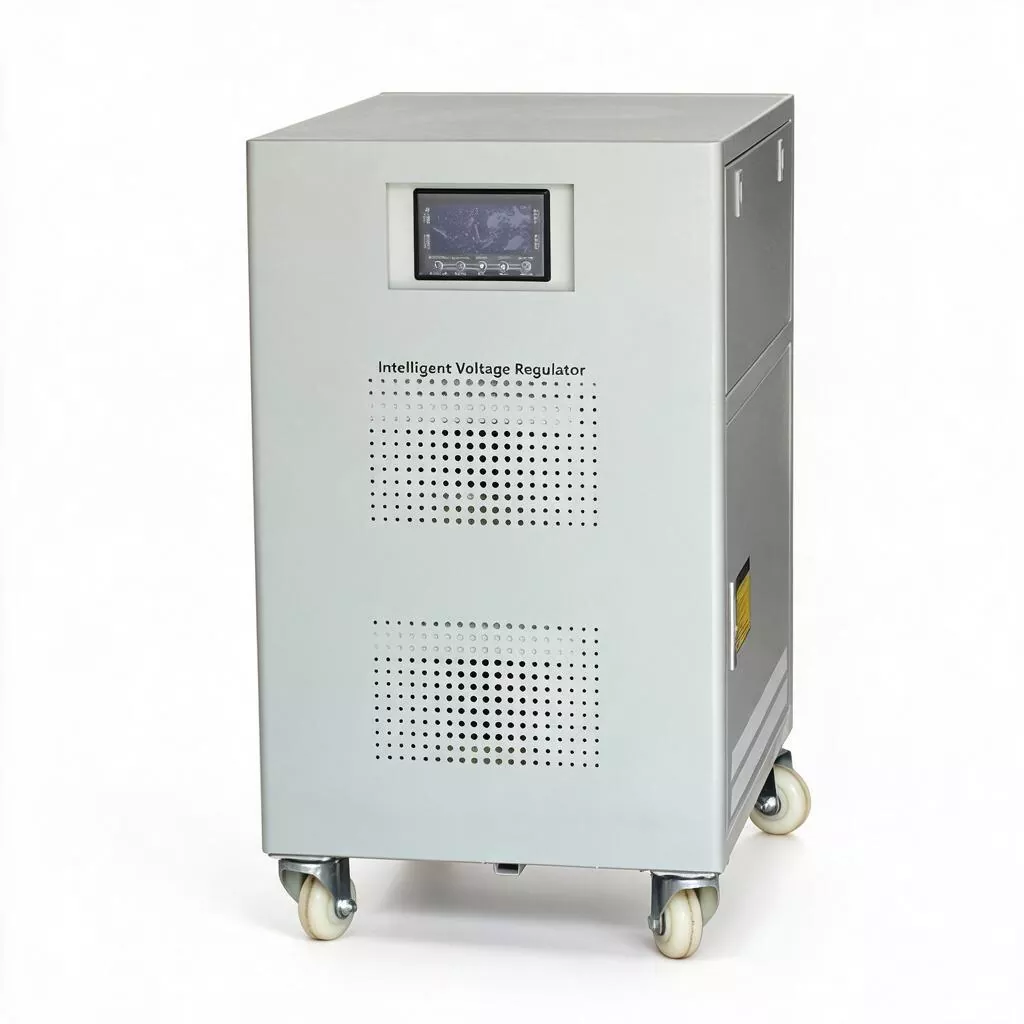

A configuração padrão inclui display LED digital de tensão trifásica; interface de comunicação RS485 opcional, com suporte ao protocolo Modbus-RTU, pode ser conectada a sistemas DCS de fábrica ou plataformas de gerenciamento de energia (EMS), permitindo monitoramento remoto, registro de tendências de tensão e aviso de falhas.

Aplicações de produtos

1. Gerenciamento centralizado de distribuição de energia para fábricas de pequeno e médio porte: Instalado no gabinete principal de entrada da oficina, fornece estabilização centralizada de tensão para toda a linha de produção (grupos de máquinas de controle numérico, equipamentos de soldagem, equipamentos de elevação), melhorando a qualidade da energia de toda a oficina.

2. Indústria de moldagem por injeção e fundição em grande escala: Fornece fonte de alimentação estável para os anéis de aquecimento e motores de bomba de óleo hidráulico de máquinas de moldagem por injeção de 200T a 350T, evitando que flutuações de tensão causem temperaturas de aquecimento descontroladas ou pressão de injeção instável e reduzindo a taxa de sucata.

3. Sistema de ar comprimido: Equipado com compressores de ar de parafuso de 37KW e inferiores e compressores de ar de pistão, resolve o problema de grande impacto de corrente durante a inicialização, garantindo pressão estável do sistema de ar comprimido e protegendo contatores e relés térmicos.

4. Sistema HVAC comercial de grande escala: Adequado para unidades centrais de ar condicionado refrigeradas a água, ventiladores de torre de resfriamento e bombas de água circulantes em shoppings de grande escala, hotéis e edifícios de escritórios, fornecendo fonte de alimentação de tensão estável para evitar o disparo da proteção contra superaquecimento do compressor devido à baixa tensão.

5. Processamento de metal e conformação de chapas metálicas: Fornece fonte de alimentação pura para os sistemas hidráulicos e controladores CNC de grandes máquinas de corte, dobradeiras e puncionadeiras, garantindo a precisão do processamento e a vida útil do molde.

6. Tratamento de água e instalações municipais: Utilizado em grandes centrais elétricas para bombas de água, ventiladores em estações de tratamento de esgoto e estações de bombeamento de drenagem municipal, etc., para garantir o funcionamento estável da infraestrutura pública.

Serviços de personalização

KTAC fornece serviços OEM/ODM, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada/saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232/RS485), etc.

Perguntas frequentes

1. O SBW-30KVA e o 20KVA têm exatamente as mesmas dimensões. Como o aumento de capacidade é alcançado internamente?

Sem alterar a estrutura do gabinete, aumentamos a densidade de conversão de energia por unidade de volume, otimizando os materiais magnéticos (usando chapas de aço silício de alto desempenho e alta permeabilidade) e melhorando o processo de enrolamento da bobina. Ao mesmo tempo, fortalecemos o projeto do duto de ar de dissipação de calor para garantir que o aumento da temperatura permaneça dentro da faixa padrão. Este design de "tamanho pequeno e alta potência" foi totalmente verificado em modelos maduros produzidos em massa.

2. Minha fábrica usava originalmente um estabilizador de 20KVA. Agora a carga aumentou. Posso substituí-lo diretamente por este de 30KVA?

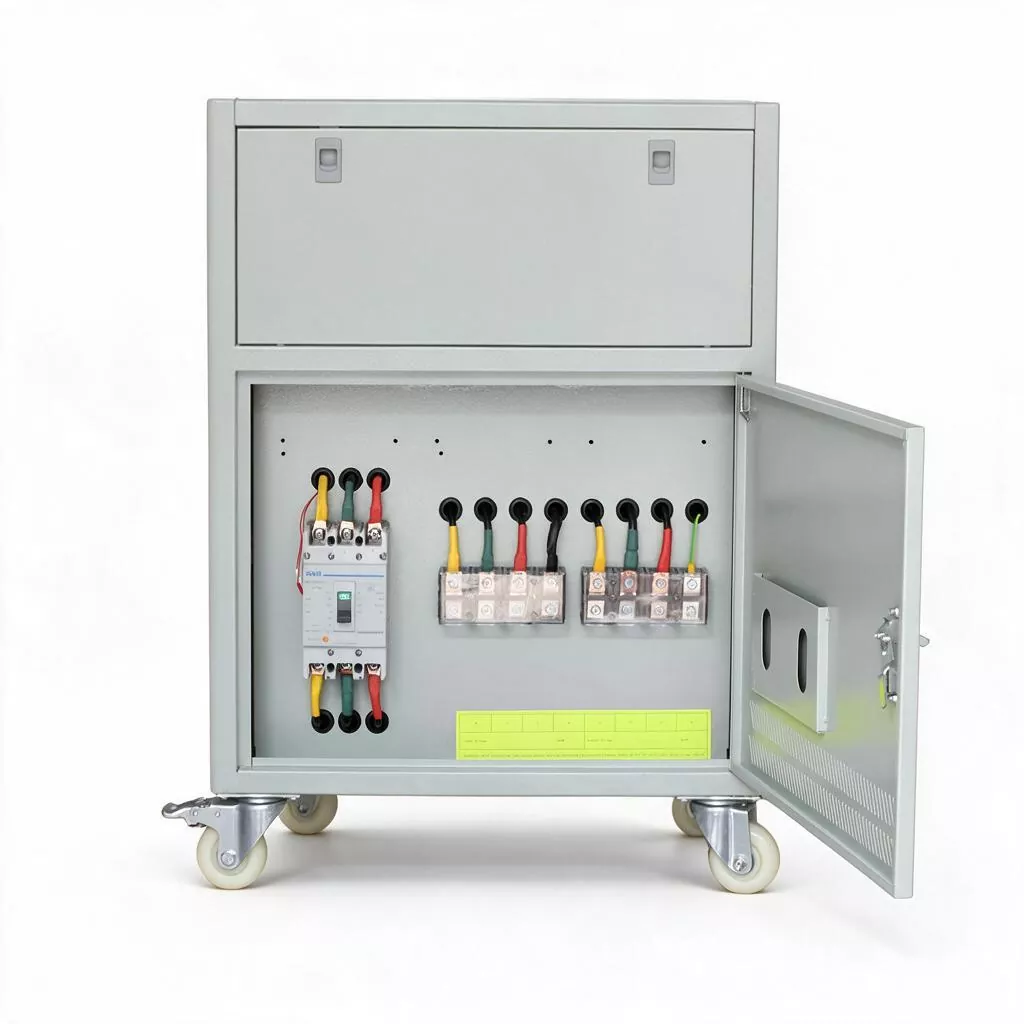

Na maioria dos casos, é possível. As dimensões do furo da base de instalação e o espaçamento entre as tiras de cobre de entrada/saída dos dois são exatamente iguais. No entanto, observe para confirmar se as especificações do cabo de entrada frontal e do disjuntor são suficientes - a corrente nominal de 30KVA é de aproximadamente 46A. Recomenda-se usar um disjuntor ≥63A e um cabo com núcleo de cobre ≥10mm² na extremidade frontal. Nossa equipe técnica pode fornecer serviços de inspeção no local antes da substituição.

3. Como o 30KVA lida com a corrente de impacto durante a partida de motores grandes?

O regulador de tensão do tipo servo motor é essencialmente um grande transformador variável. Sua inércia eletromagnética determina que permite sobrecarga de curto prazo. O contato deslizante entre a escova de carvão e a bobina pode suportar várias vezes o impacto instantâneo da corrente nominal. O circuito de controle atrasará o julgamento e não acionará proteção contra sobrecorrente como o estabilizador eletrônico. Contanto que a corrente de impacto caia em 5 segundos, o estabilizador pode permanecer em operação normal.

4. O Servo Motor AVR trifásico de 30KVA pode realmente atingir uma eficiência de 96%? Ainda é eficiente em termos energéticos sob condições de carga leve?

Sim, em operação em plena carga, a eficiência é ≥96%. Sob carga leve (taxa de carga de 40% - 60%), devido ao aumento relativo na perda de ferro, a eficiência cairá ligeiramente para cerca de 93% - 95%, mas ainda é muito maior do que os estabilizadores de saturação magnética tradicionais. Recomendamos manter a taxa de carga entre 50% e 80% para obter a melhor eficiência energética geral.

5. Como funciona a regulação independente trifásica?

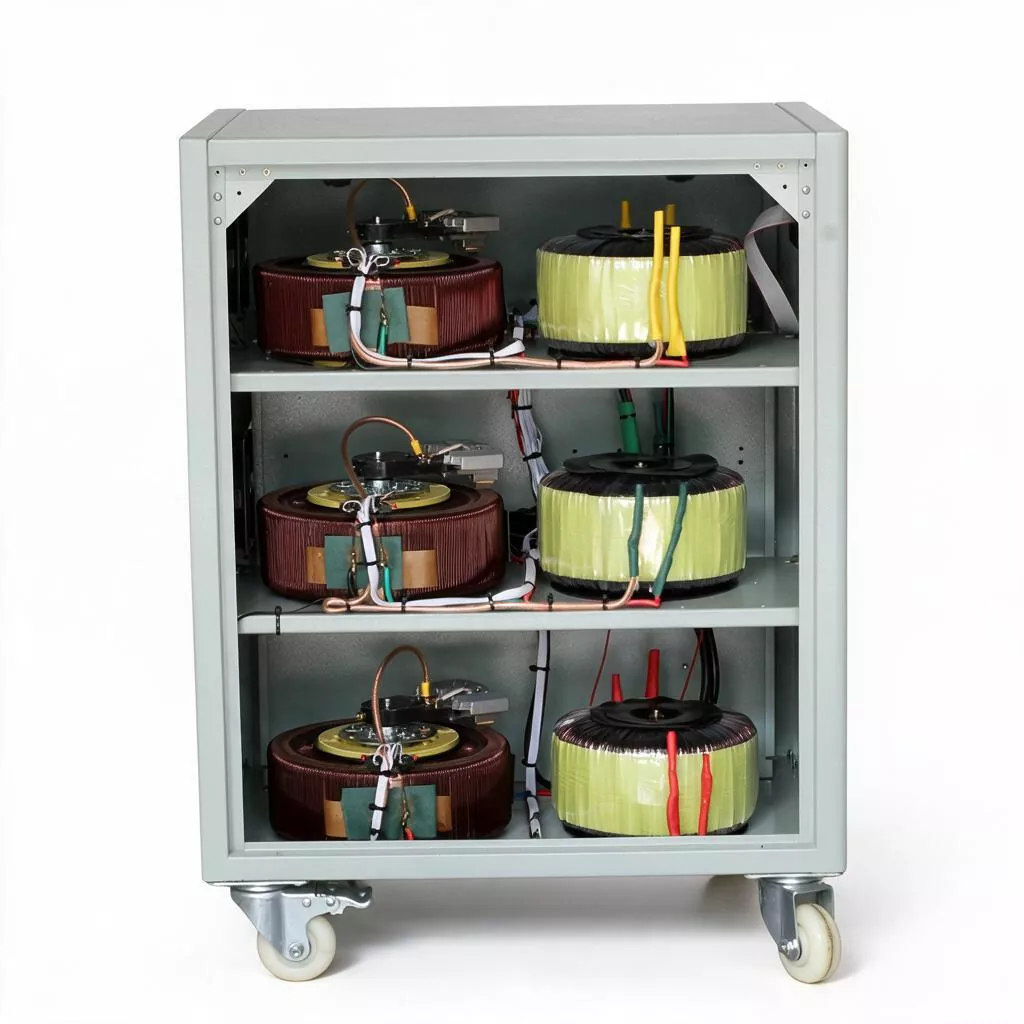

Dentro do equipamento, existem três transformadores de amostragem completamente independentes, placas de circuito de controle e mecanismos de acionamento de servo motor. Quando a tensão da fase A é baixa, apenas a escova de carvão da fase A é movida para cima para obter pressão suplementar, enquanto as fases B e C não são afetadas de forma alguma. Isto garante a regulação completa do desacoplamento da tensão de saída trifásica. Mesmo que a carga trifásica no lado do usuário esteja gravemente desequilibrada, a tensão trifásica na extremidade de saída ainda mantém uma alta simetria.

6. Quais são as principais tarefas de manutenção diária dos equipamentos?

A manutenção diária é muito simples: trimestralmente, verifique e limpe o pó da escova de carvão (usando um aspirador para removê-lo da porta de ventilação), semestralmente, verifique se o comprimento da escova de carvão está desgastado abaixo da linha de marcação, e aperte os parafusos do terminal de entrada e saída uma vez por ano. Em comparação com equipamentos eletrônicos que requerem detecção regular da capacidade do capacitor eletrolítico, o volume de manutenção e o custo de peças de reposição da série SBW são altamente vantajosos.
