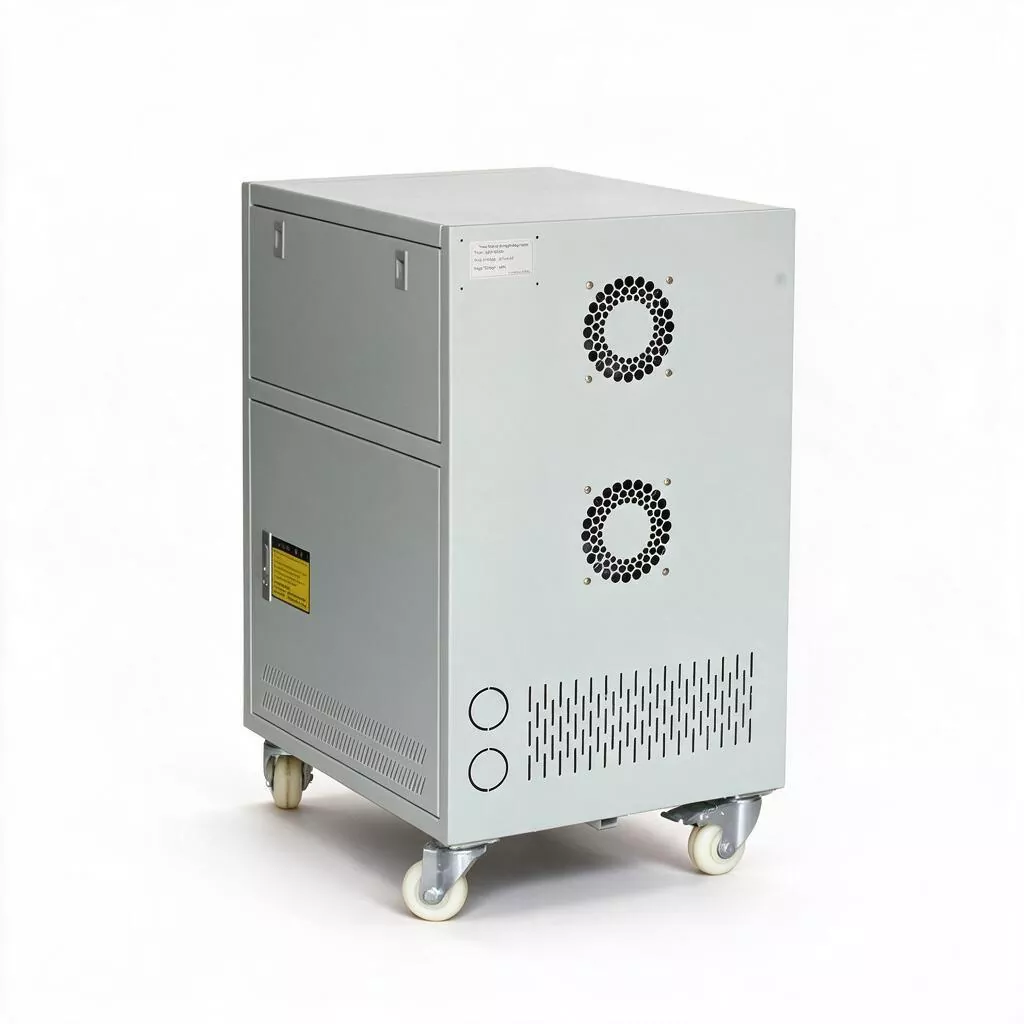

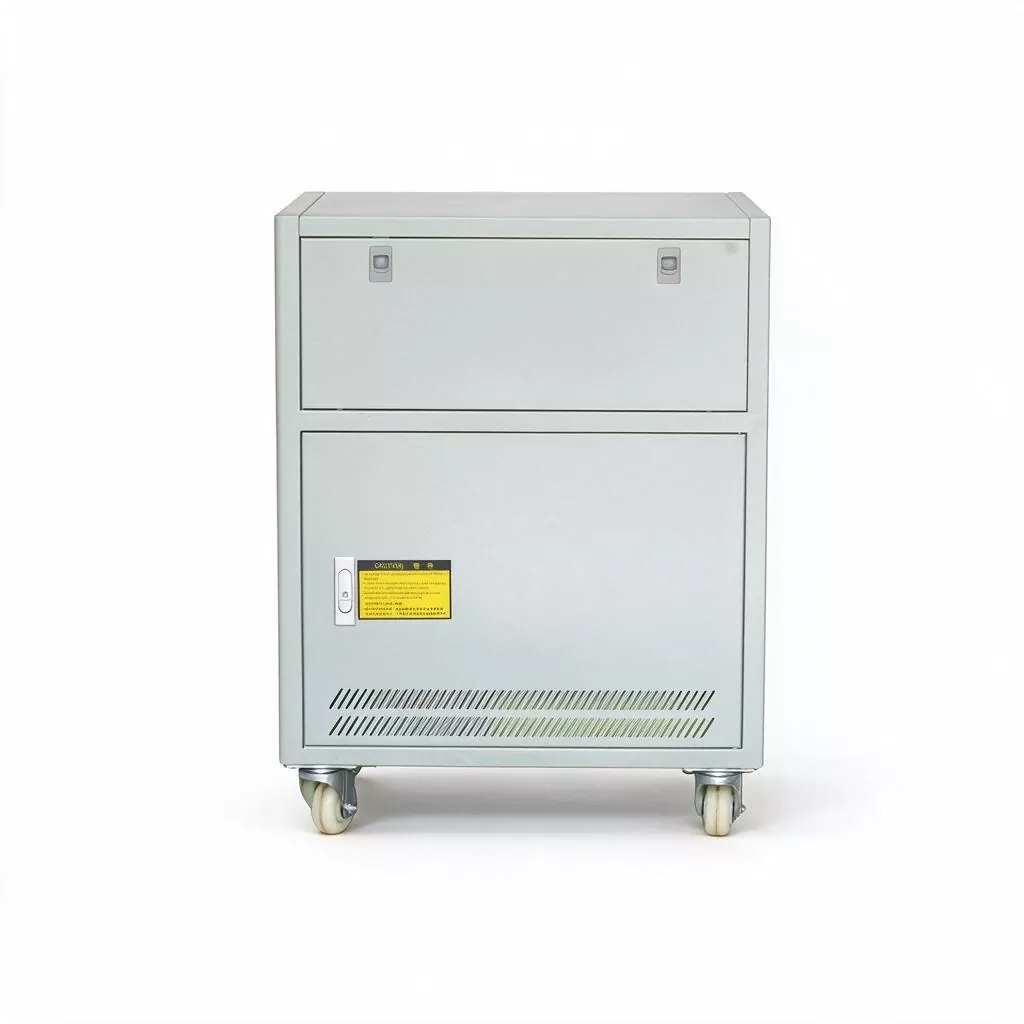

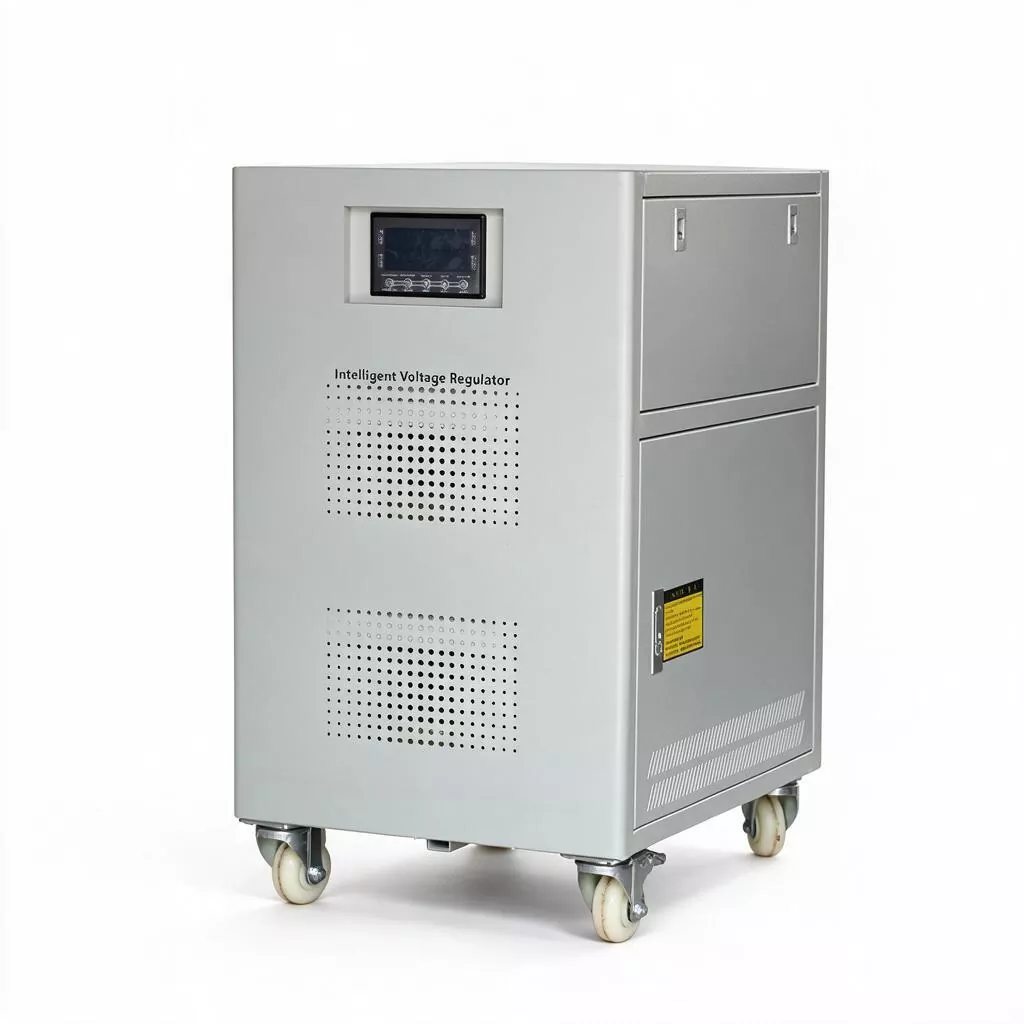

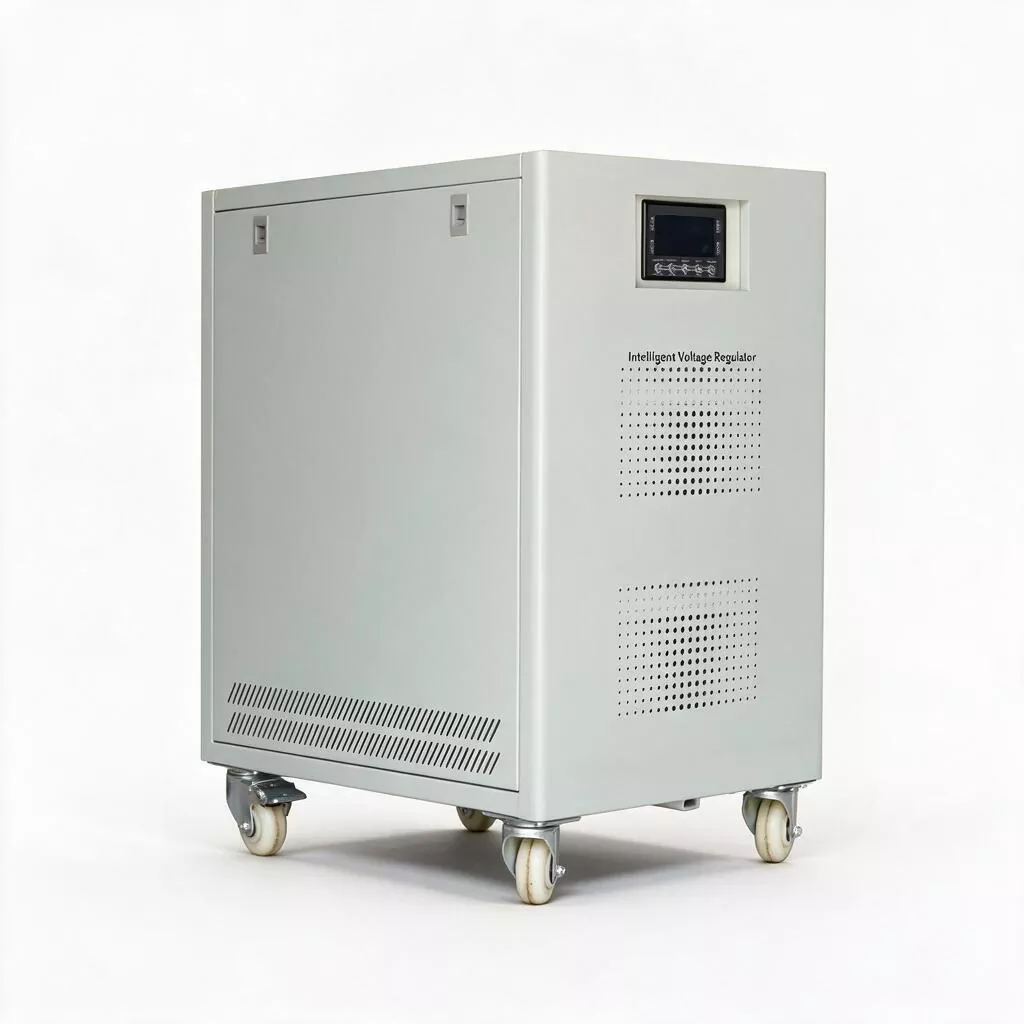

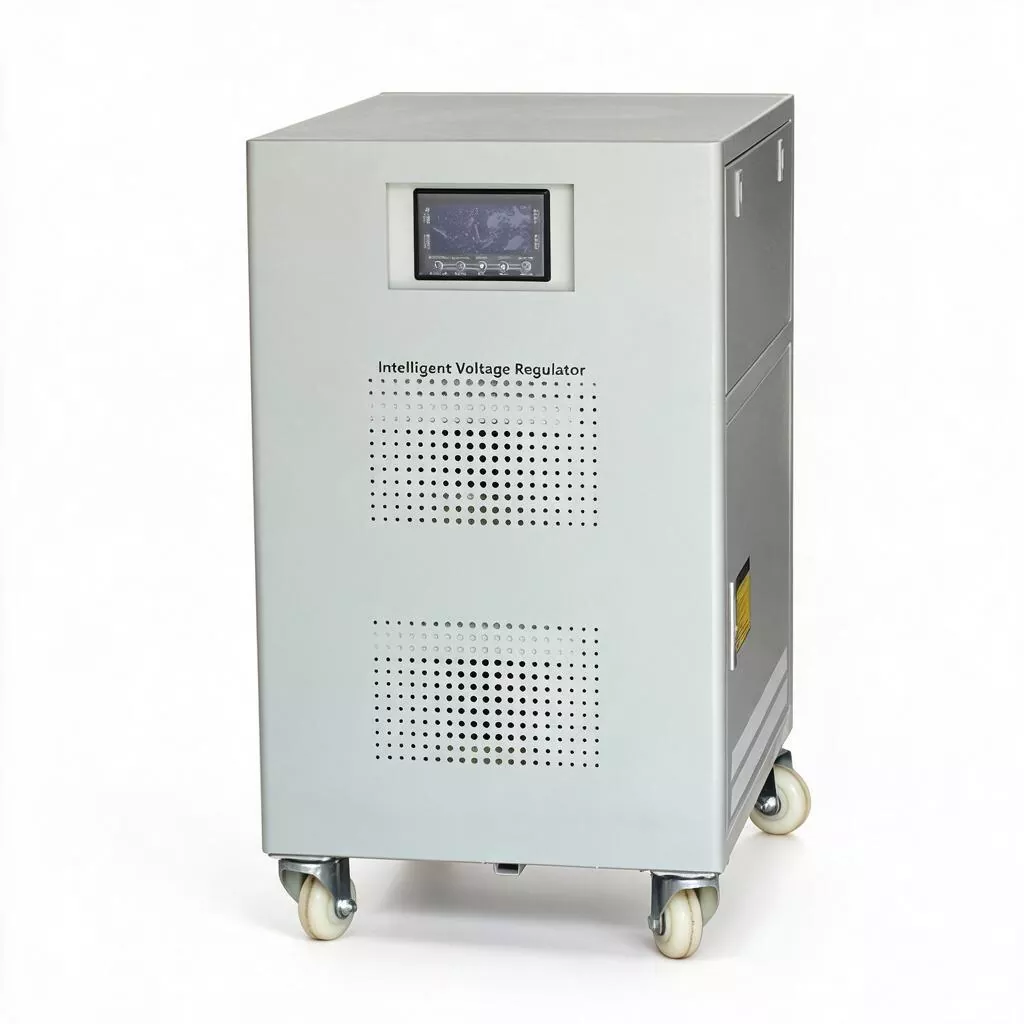

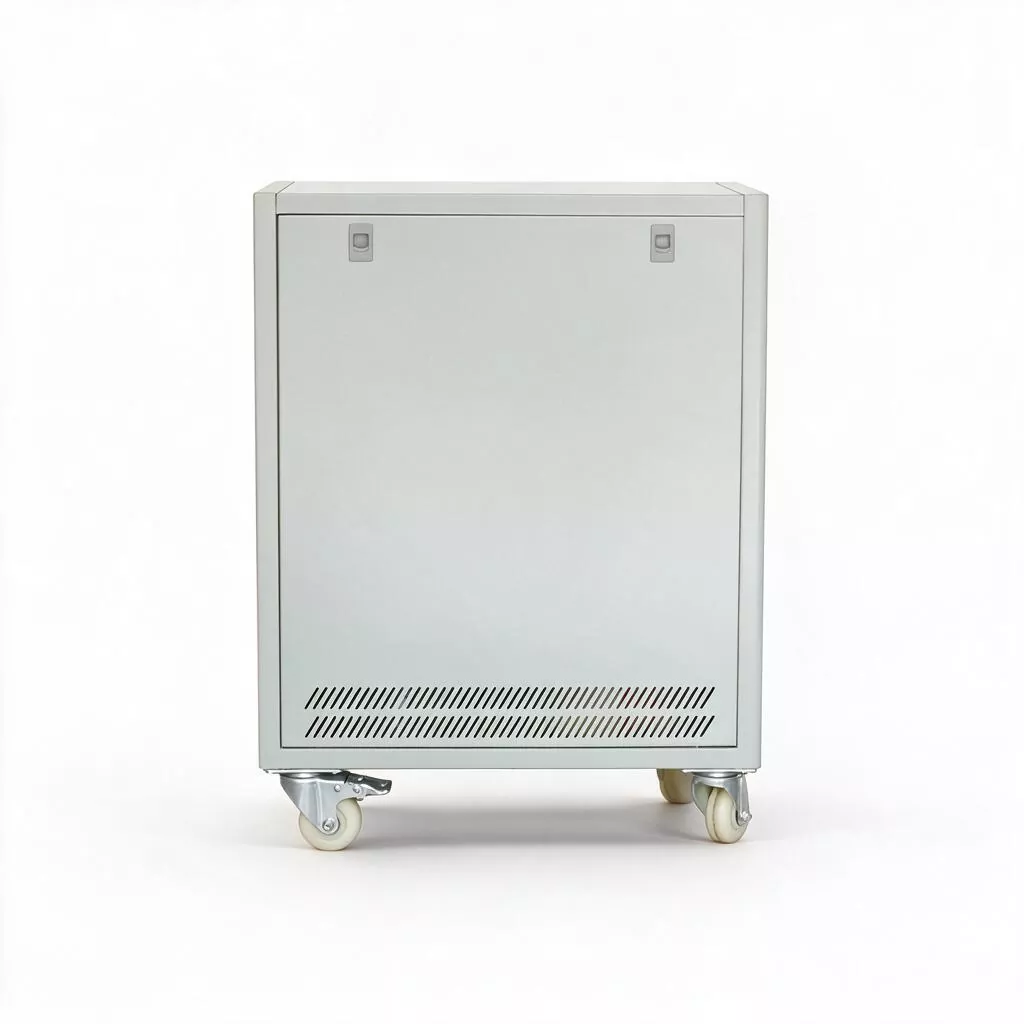

Servo motor trifásico 50kVA AVR

Fábricas modernas e grandes instalações comerciais estão repletas de um grande número de cargas não lineares: conversores de frequência, servo drives, UPS, fontes de alimentação chaveadas, drivers de iluminação LED, etc. Eles geram uma grande quantidade de corrente harmônica (principalmente 5º, 7º e 11º harmônicos) durante a operação.

Esses harmônicos não apenas exacerbam a geração de calor e a perda do próprio estabilizador de tensão, mas, mais seriamente, serão injetados de volta à rede elétrica, causando aumento adicional de temperatura nos enrolamentos do transformador, aquecimento por sobrecarga da linha neutra, quebra de sobrecorrente do banco de capacitores de compensação de potência reativa e até mesmo fazendo com que o interruptor principal da linha de entrada desarme erroneamente.

Além disso, o desequilíbrio das cargas trifásicas levará ao desvio do ponto neutro, causando desvios da tensão trifásica no lado de baixa tensão da sala de distribuição de energia em graus variados, afetando a qualidade da energia de todos os usuários em todo o barramento.

O servo motor trifásico 50KVA AVR não é um simples dispositivo de regulação de tensão eletromagnética:

1. Isolamento elétrico bidirecional: Através da compensação do acoplamento eletromagnético do transformador, o SBW-50KVA forma uma camada de isolamento elétrico natural entre a entrada e a saída, enfraquecendo efetivamente os surtos de raios e picos de tensão do lado da rede elétrica que invadem equipamentos sensíveis a jusante, e suprimindo a injeção reversa de corrente harmônica do lado da carga para o lado da rede elétrica.

2. Regulação de desacoplamento independente trifásico: Cada fase possui um circuito independente de amostragem, controle e servo acionamento. Mesmo se a carga na extremidade traseira estiver gravemente desequilibrada (por exemplo, a fase A está conectada a um grande número de iluminação monofásica e equipamentos de escritório, enquanto as fases B e C estão conectadas à energia trifásica), o estabilizador de tensão pode estabilizar a tensão de saída trifásica dentro da faixa de precisão, eliminando assim o problema de tensão de barramento assimétrica causada pelo desvio do ponto neutro e reduzindo a perda no lado de baixa tensão do transformador.

3. Alta tolerância e desempenho anti-choque: Diferente do esquema eletrônico que depende de IGBT/SCR para regulação de corte, este produto adota regulação servo de indução eletromagnética, não gera harmônicos de frequência de comutação e a taxa de distorção da forma de onda de saída é inferior a 0,1%. Ao mesmo tempo, seus componentes de transformador e escova de carbono têm resistência ao calor de curto prazo extremamente alta, que pode lidar calmamente com o impacto de surto de várias vezes a corrente nominal durante a inicialização de grandes compressores, ventiladores e prensas, e não acionará facilmente a proteção de desvio de sobrecorrente como equipamentos eletrônicos.

4. Monitoramento e interconexão em nível de sistema: O produto é reservado para interfaces de comunicação RS485 e sinais de alarme de contato seco, que podem ser perfeitamente integrados ao sistema de gerenciamento de energia da fábrica (EMS) ou sistema de monitoramento de energia (SCADA), permitindo monitoramento remoto em tempo real de parâmetros-chave, como tensão de entrada/saída, corrente de carga e temperatura interna, e suportando interconexão com disjuntores front-end, gabinetes de comutação de fonte de alimentação dupla ATS e construção de um sistema completo de garantia de fonte de alimentação inteligente.

Parâmetro do produto

Principais recursos

1. Purificação de energia elétrica bidirecional

Ao aproveitar a característica de isolamento eletromagnético do transformador de compensação, ele bloqueia efetivamente a transmissão reversa de harmônicos (especialmente 5º, 7º e 11º harmônicos) do lado da carga para a rede elétrica, reduzindo os riscos de falha de transformadores e dispositivos de compensação de potência reativa; ao mesmo tempo, suprime a oscilação de tensão e o impacto de surtos no lado da rede elétrica, fornecendo uma fonte de alimentação pura para cargas de precisão.

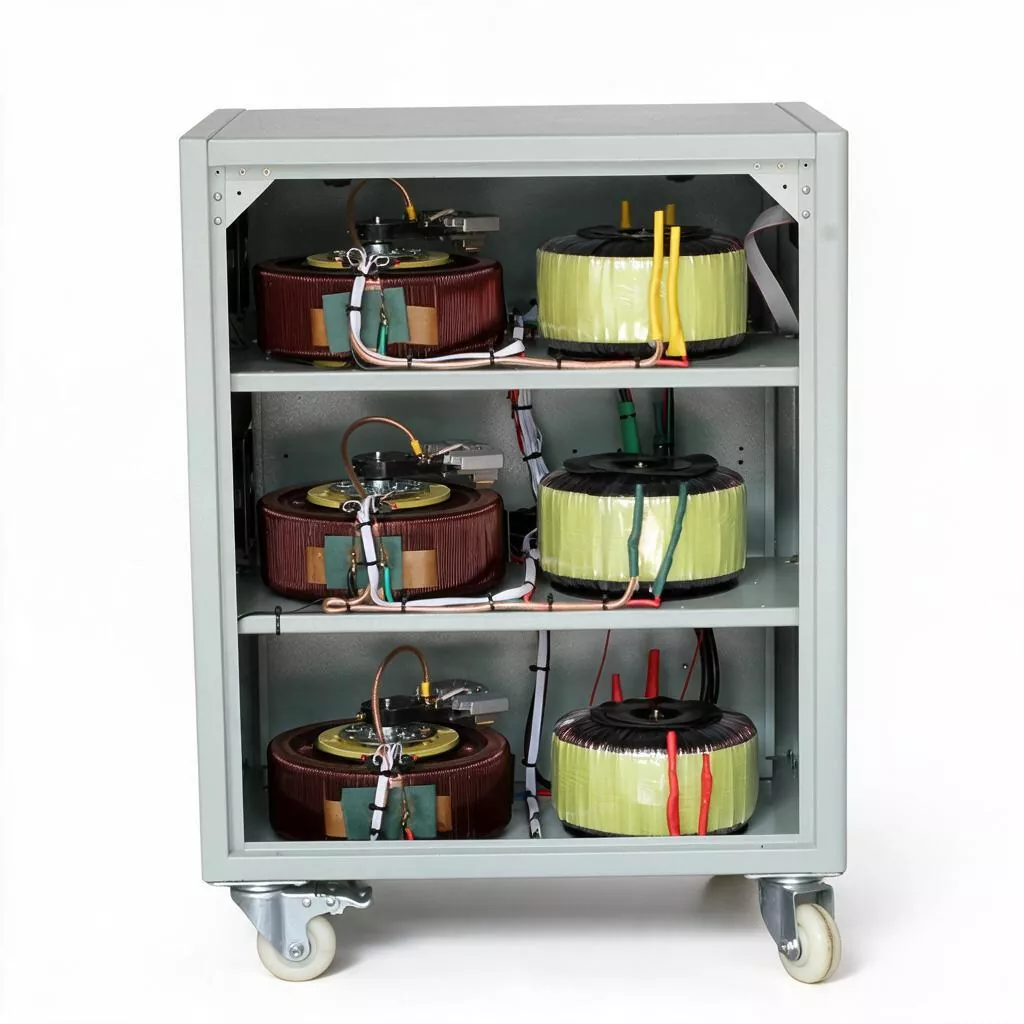

2. Regulação independente trifásica de alta precisão

Usando tecnologia de controle e amostragem independente fase a fase, cada tensão de fase é detectada e compensada separadamente. Mesmo que a corrente de carga trifásica esteja gravemente desequilibrada (grau de desequilíbrio > 30%), a tensão trifásica de saída ainda pode permanecer dentro de ±3% em condições normais, eliminando fundamentalmente os riscos de segurança e perdas adicionais causadas pelo desvio do ponto neutro.

3. Forte capacidade de sobrecarga de curto prazo

Com base no princípio de funcionamento da indução eletromagnética, possui uma margem de sobrecarga natural e pode suportar curto prazo (≤ 5 segundos) mais de 8 vezes o choque de inicialização da corrente nominal, especialmente adequado para cargas de impacto de partida-parada frequentes, como conversores de frequência de grande potência, fornos de média frequência e grandes equipamentos de elevação.

4. Saída Harmônica Zero

A forma de onda de saída é uma onda senoidal padrão, com uma taxa de distorção de forma de onda < 0,1% e não gera harmônicos adicionais. Comparado com os estabilizadores de tensão eletrônicos tradicionais, ele não injeta interferência de alta frequência na rede elétrica e é particularmente adequado para locais médicos, de testes de precisão e de comunicação com requisitos rígidos de ambiente eletromagnético.

5. Proteção redundante de bypass duplo

Integrado com funções de bypass duplo manual/automático. Quando há uma falha interna no estabilizador de tensão ou durante a manutenção regular, ele pode alternar perfeitamente para o modo de fonte de alimentação direta através do interruptor de bypass para garantir que a carga nunca perca energia. Após a conclusão da manutenção, o Servo Motor AVR trifásico de 50KVA pode ser colocado novamente no modo de estabilização de tensão, sem necessidade de desligamento de todo o processo.

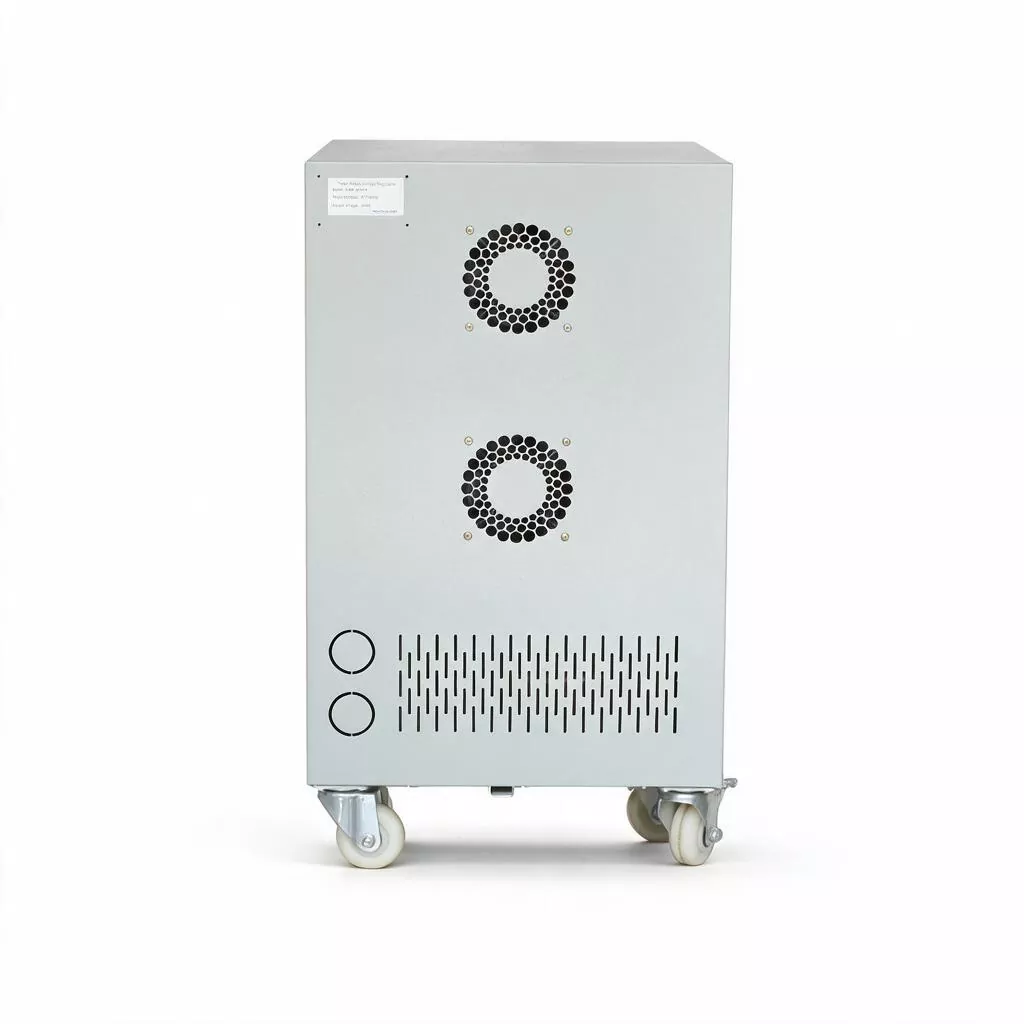

6. Dissipação de calor de grande capacidade e design de vida útil ultralonga

Para a geração de calor de nível 50KVA, são adotados dissipadores de calor de grande porte e ventiladores inteligentes com regulação de velocidade e temperatura controlada para garantir que o aumento da temperatura em plena carga seja <60°C. Selecionando materiais de alto nível de isolamento de grau A e escovas de carbono resistentes ao desgaste importadas, a vida útil geral do projeto excede 15 anos e o custo abrangente ao longo de todo o ciclo de vida é muito menor do que estabilizadores de tensão eletrônicos semelhantes.

7. Integração Profunda da Comunicação

A configuração padrão inclui interface de comunicação RS485 (protocolo Modbus-RTU) e módulos opcionais de comunicação Profibus-DP ou Ethernet. Ele pode ser usado para ler tensão trifásica, corrente, temperatura e status de alarme na sala de controle em tempo real, permitindo operação não tripulada e manutenção preditiva.

Aplicações de produtos

1. Precision Manufacturing and High-End Equipment: Provide zero-harmonic and highly stable pure power supplies for semiconductor packaging and testing lines, SMT soldering machines, and CNC equipment groups of precision mold processing centers, thereby improving the yield rate.

2. Fonte de alimentação para grandes instalações médicas: Usada para estabilização de tensão frontal e isolamento harmônico de grandes equipamentos de imagens médicas, como máquinas de tomografia computadorizada, sistemas de ressonância magnética (ressonância magnética) e aceleradores lineares nos departamentos de radiologia e medicina nuclear de hospitais terciários, garantindo qualidade de imagem e segurança do equipamento.

3. Centros de dados e nós de computação de borda: fornecem estabilização de tensão e controle harmônico para fontes de alimentação comutadas e sistemas de ar condicionado de precisão de salas de dados de pequeno e médio porte e salas de dados de convergência de núcleo 5G, reduzindo as perdas harmônicas de entrada do UPS e estendendo a vida útil da bateria.

4. Linhas de produção de peças automotivas e de fabricação de veículos: Fornece gabinetes de controle e sistemas de servo acionamento para estações de trabalho de robôs de soldagem, robôs de pintura e grandes linhas de estampagem para garantir a precisão da ligação multieixo e evitar respingos de soldagem ou defeitos de pintura causados ​​​​por flutuações de tensão.

5. Grandes Complexos Comerciais: Instalados em shopping centers, hotéis cinco estrelas e grandes salas de exposição, as principais salas de distribuição de energia fornecem otimização centralizada da qualidade da energia para energia e iluminação, escadas rolantes e unidades centrais de ar condicionado de todo o andar ou edifício inteiro.

6. Indústrias Químicas e Farmacêuticas: Fornecem proteção de estabilização de tensão para motores de agitação de vasos de reação, centrífugas e grupos de compressores de ar, e também suprimem os harmônicos gerados pelos conversores de frequência do motor, evitando que interfiram nos sistemas de controle DCS e instrumentos no local.

Personalização de suporte

KTAC oferece serviços OEM / ODM de servo motor AVR trifásico de 50KVA, incluindo cor de aparência, método de embalagem, faixa de tensão de entrada / saída e módulos de funções especiais (como dispositivos de filtro EMI, dispositivos de proteção contra raios, interfaces de monitoramento RS232 / RS485), etc.

Perguntas frequentes

1. O estabilizador de tensão de 50KVA pode realmente alcançar o efeito de "isolamento harmônico"?

Sim. O SBW-50KVA opera baseado no princípio de transformador de compensação, com isolamento eletromagnético entre entrada e saída. Tem um efeito de atenuação natural em harmônicos de alta frequência (especialmente aqueles acima do 5º harmônico) (normalmente capaz de atenuar de 30% a 50%). Ao mesmo tempo, não gera harmônicos de frequência de comutação (ao contrário dos dispositivos eletrônicos do tipo PWM), o que pode reduzir significativamente a poluição reversa de harmônicos do lado da carga para a rede elétrica. Se for necessário um controle harmônico mais completo, podemos adicionar um filtro ativo (APF) ou uma ramificação de filtro passivo antecipadamente.

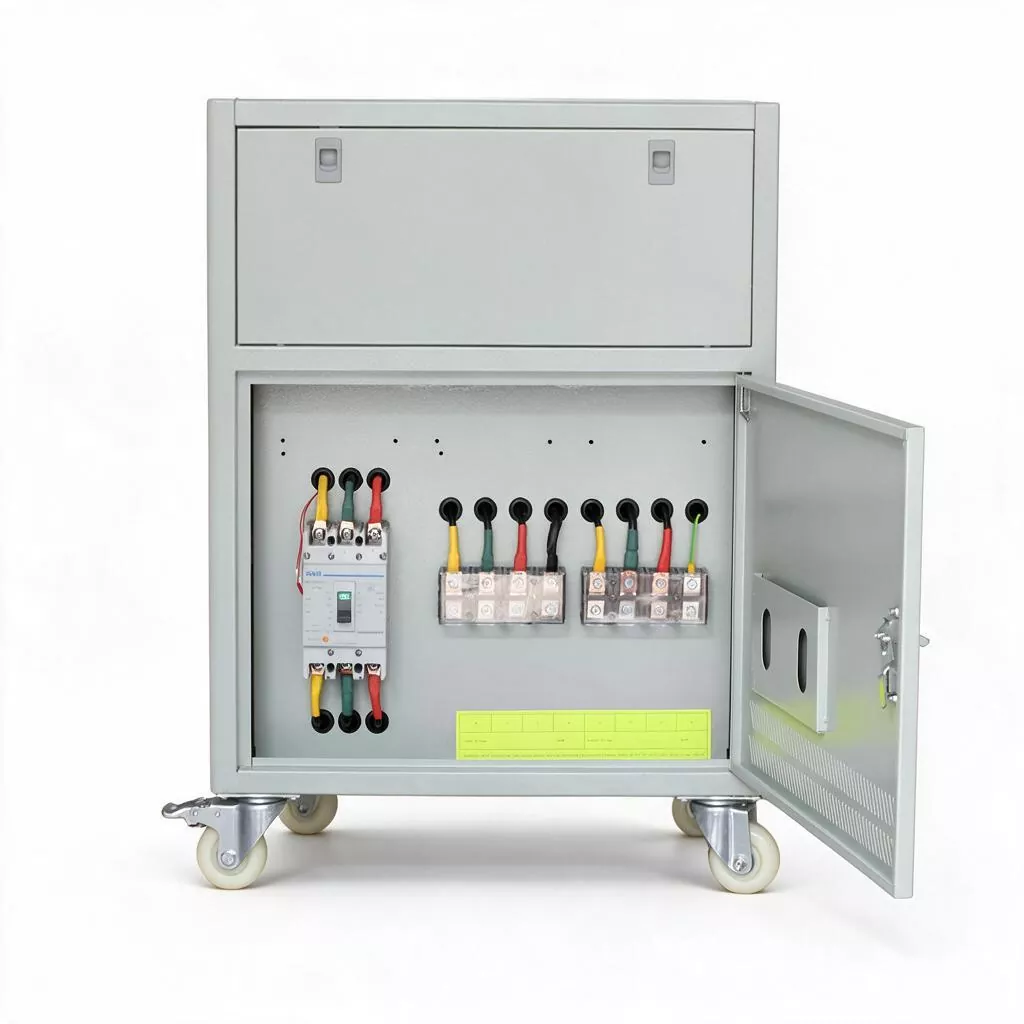

2. Quais são os requisitos para o disjuntor frontal quando este dispositivo está conectado ao sistema de distribuição de energia?

A corrente nominal do modelo 50KVA é de aproximadamente 76A (380V trifásico). Considerando o surto de partida das cargas do tipo motor e uma certa margem de capacidade, recomenda-se configurar um disjuntor de caixa plástica (MCCB) com classificação de 100A a 125A na extremidade frontal e selecionar uma curva de disparo do tipo C/D. Recomenda-se que o cabo de entrada use especificações YJV 3×25mm² + 2×16mm² ou superiores, e os requisitos específicos precisam ser calculados com base no comprimento real da linha para queda de tensão.

3. A regulação independente trifásica pode resolver o problema de corrente neutra total excessiva causada por carga desequilibrada?

Pode resolver o problema de desequilíbrio de tensão, mas a regulação independente trifásica ajusta a tensão de cada fase em vez de distribuir à força a corrente de cada fase. Se a corrente trifásica no lado da carga estiver gravemente desequilibrada (por exemplo, a diferença excede 50A), o estabilizador de tensão pode garantir a simetria das tensões trifásicas, mas não pode reduzir a corrente neutra. Neste caso, recomenda-se distribuir uniformemente a carga monofásica no terminal de distribuição de energia, podendo fornecer consulta sobre o plano de distribuição do balanceamento de carga.

4. O Servo Motor AVR Trifásico 50KVA possui funções de proteção no modo bypass?

No modo bypass manual, as funções de proteção eletrônica de sobrecarga e sobretensão do estabilizador de tensão não participam. Neste momento, o equipamento traseiro é alimentado diretamente pela rede elétrica, perdendo a proteção estabilizadora de tensão, mas mantendo a continuidade. Recomenda-se que os usuários organizem a manutenção o mais rápido possível durante a operação de bypass. Durante o bypass automático (comutação de falha), o equipamento ainda monitorará o status da rede elétrica. Se a rede elétrica estiver gravemente anormal e exceder o limite de segurança, alguns sinais de proteção ainda poderão acionar o disjuntor frontal para alarme.

5. Quais são as características especiais da solução de refrigeração para o modelo 50KVA?

A perda de energia e a geração de calor do modelo de 50KVA (aproximadamente 2KW) são significativamente maiores do que as dos modelos de pequena potência. Adotamos uma solução de resfriamento aprimorada de "radiador de tubo de cobre + ventilador inteligente com rolamento de esferas duplo", com a velocidade do ventilador ajustada automaticamente sem mudança de passo de acordo com a temperatura interna. Sob um ambiente de carga total de 40°C, o aumento da temperatura interna é estritamente controlado dentro de 60°C. Recomenda-se garantir que haja uma folga ≥30cm para dissipação de calor e ventilação nas partes frontal, traseira, esquerda e direita do equipamento durante a instalação.

6. A poeira da escova de carvão afetará outros componentes elétricos do gabinete de distribuição de energia?

A escova de carvão produzirá vestígios de pó de grafite durante a operação de deslizamento de longo prazo. Instalamos uma calha dedicada para coleta de poeira e uma tela de filtro de poeira removível dentro do gabinete. A maior parte da poeira é coletada na parte inferior da máquina e não escapa para o gabinete de distribuição de energia. Recomenda-se usar um aspirador de pó para limpar a porta inferior de coleta de pó uma vez a cada seis meses, o que é muito conveniente de operar.
