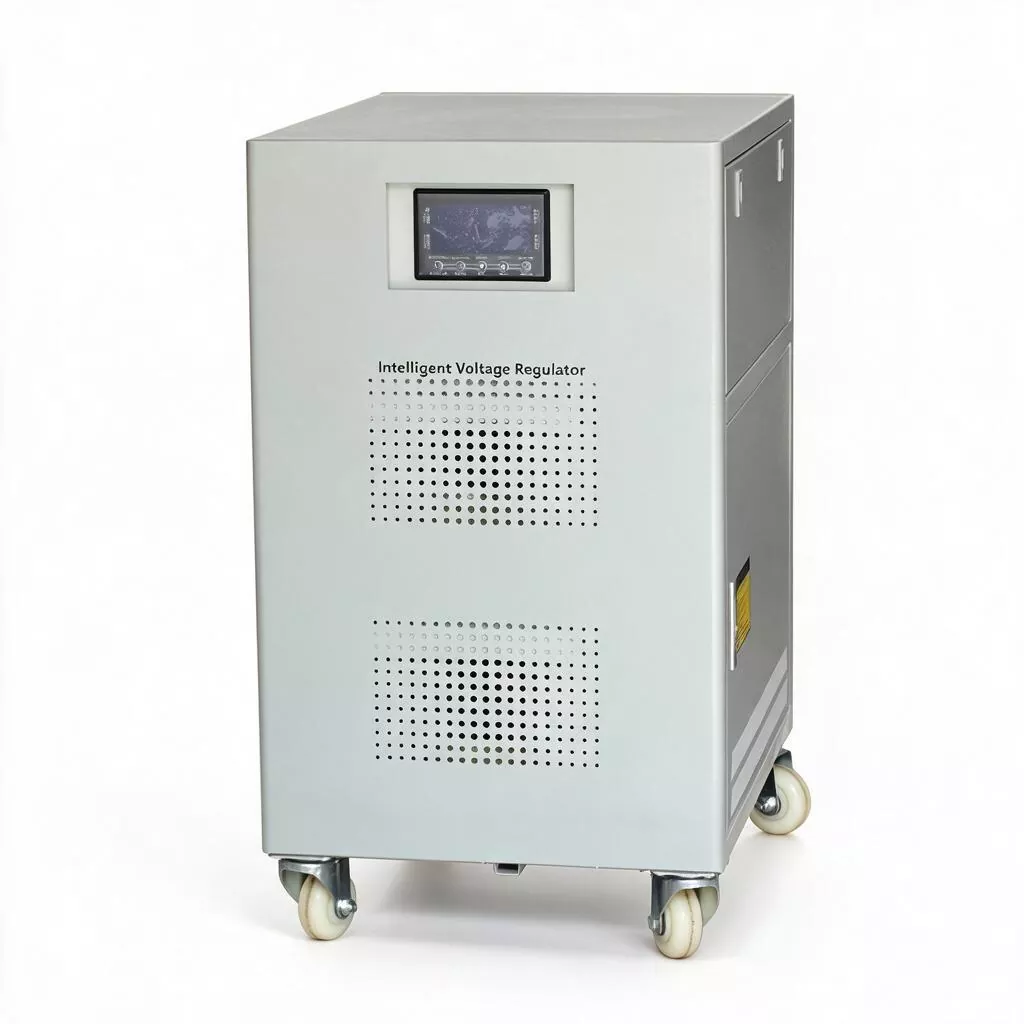

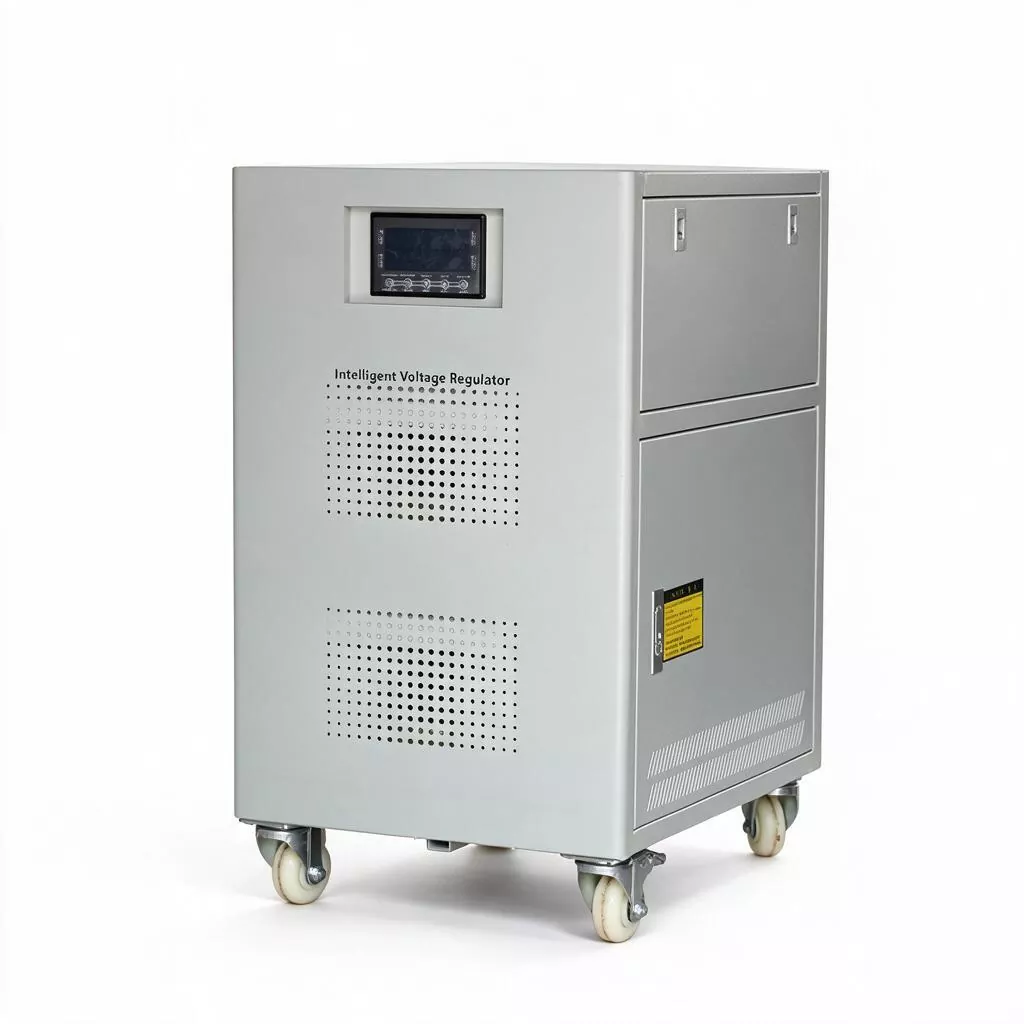

Servo motor trifásico 20kVA AVR

A competição na fabricação moderna é em grande parte uma competição de Eficiência Global do Equipamento (OEE). Entre os muitos fatores que influenciam o OEE, a qualidade da energia é frequentemente negligenciada, mas muitas vezes é a principal culpada por períodos de inatividade não planejados.

Afundamentos de tensão podem interromper os programas de controle do CLP e disparar desligamentos de alarme em servoconversores; a alta tensão sustentada acelera o envelhecimento do isolamento do motor e reduz a vida útil dos capacitores do barramento CC VFD; e o desequilíbrio trifásico causa ondulação no torque do motor, comprometendo a precisão da usinagem.

Comparado aos modelos básicos de 10KVA ou intermediários de 15KVA, o Servo Motor AVR trifásico de 20KVA não apenas lida com as altas correntes de partida (normalmente 5–7 vezes a corrente nominal) associadas à partida de cargas indutivas como motores e compressores, mas também - graças à sua regulação trifásica independente restaura rapidamente o equilíbrio de tensão entre as fases durante flutuações repentinas de carga monofásica, garantindo que toda a linha de produção permaneça intacta.

Parâmetro do produto

Quais são as vantagens sobre outros produtos?

Em termos de compatibilidade do sistema, a capacidade de 20KVA corresponde a uma corrente nominal de aproximadamente 30A (380V trifásico), tornando-a uma combinação perfeita para a grande maioria dos disjuntores e contatores de 40A (ou inferior) no mercado, eliminando a necessidade de atualizações dispendiosas do gabinete de distribuição de energia.

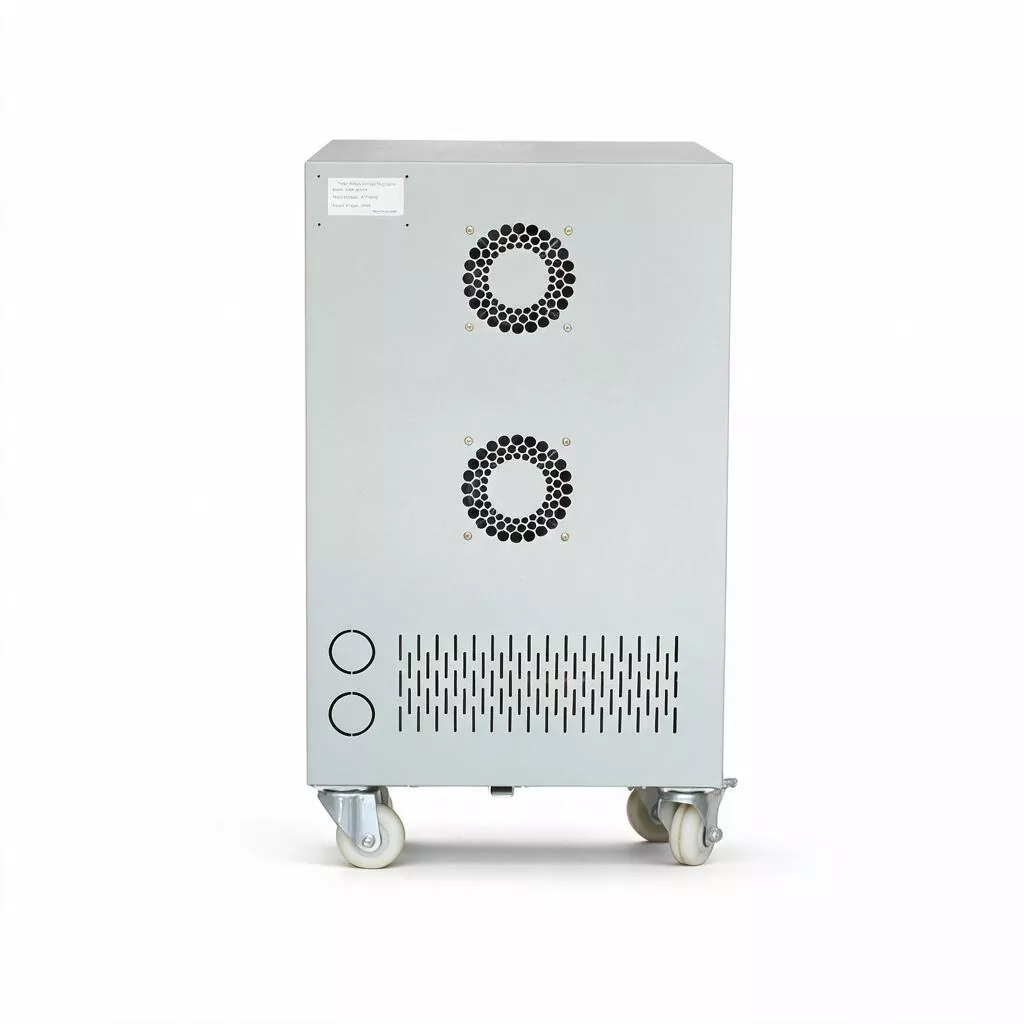

Além disso, o servo motor trifásico 20KVA AVR compartilha exatamente as mesmas dimensões (500×380×670mm) e peso (82kg) dos modelos 10KVA e 15KVA. Essa consistência na área ocupada e nos requisitos de carga estrutural permite que os clientes atualizem para uma capacidade maior sem alterar seu layout existente, ao mesmo tempo em que garantem espaço de energia suficiente para acomodar a adição de mais uma ou duas máquinas no futuro.

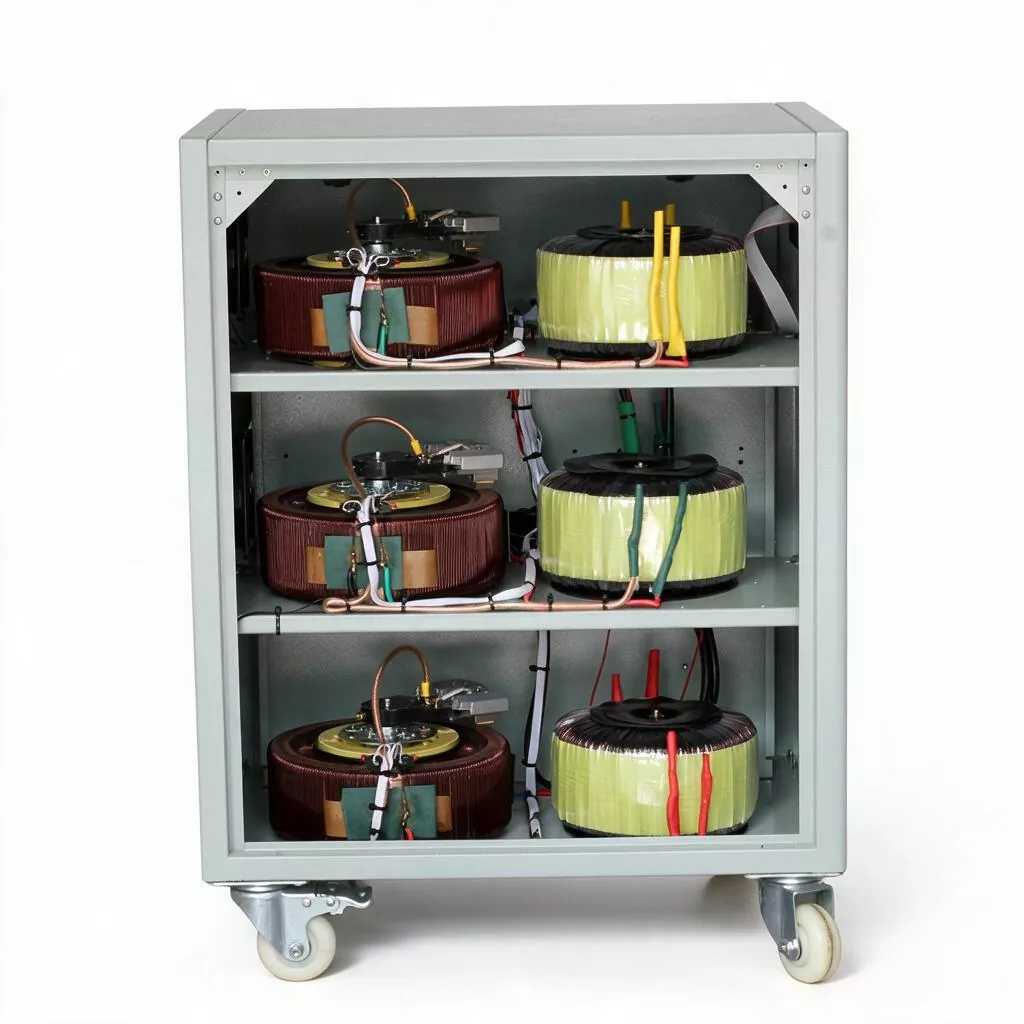

O Servo Motor AVR trifásico de 20KVA herda as vantagens inerentes da estrutura do servomotor: alta resistência ao impacto, ausência dos riscos associados à frágil eletrônica de potência e baixo custo e fácil substituição da escova de carbono. Equipado com um ventilador inteligente com temperatura controlada e um sistema de proteção multicamadas, este modelo foi projetado para ambientes de produção contínuos de 24 horas por dia e três turnos, tornando-o particularmente adequado para operações de linha de montagem que exigem alta continuidade do fornecimento de energia.

Principais recursos

1. Posicionamento de capacidade ideal

A potência nominal de 20KVA preenche com precisão a lacuna do mercado entre os modelos de 15KVA e 30KVA. Para grupos de carga com capacidade total instalada de aproximadamente 15–18KW, a unidade de 20KVA oferece uma margem razoável de 10%–15%. Isso permite lidar facilmente com surtos de partida do motor, evitando a ineficiência de operação em uma zona de carga leve devido à capacidade excessiva, garantindo que o estabilizador funcione consistentemente dentro de sua faixa de eficiência máxima (60% a 80% de carga).

2. Garantir a continuidade da produção

Possui uma ampla tolerância de tensão de entrada de ±20%; o estabilizador mantém uma saída estável mesmo quando a tensão da rede cai para 304 V ou aumenta para 456 V. Com um tempo de resposta inferior a um segundo, atenua eficazmente as oscilações de tensão durante as épocas de trovoadas e as flutuações de tensão causadas pela comutação de equipamentos pesados, minimizando o risco de interrupções no fornecimento de energia.

3. Regulação Trifásica Independente

Projetado para cenários de fábrica que envolvem cargas mistas – como iluminação e tomadas monofásicas junto com equipamentos de energia trifásicos – ele utiliza amostragem de fase independente e tecnologia de controle. Mesmo com desequilíbrios de carga significativos entre fases, ele estabiliza a tensão de cada fase dentro da faixa de precisão necessária, evitando danos às placas de controle de precisão causados ​​por sobretensão resultante de mudanças de ponto neutro.

4. Design de alta durabilidade

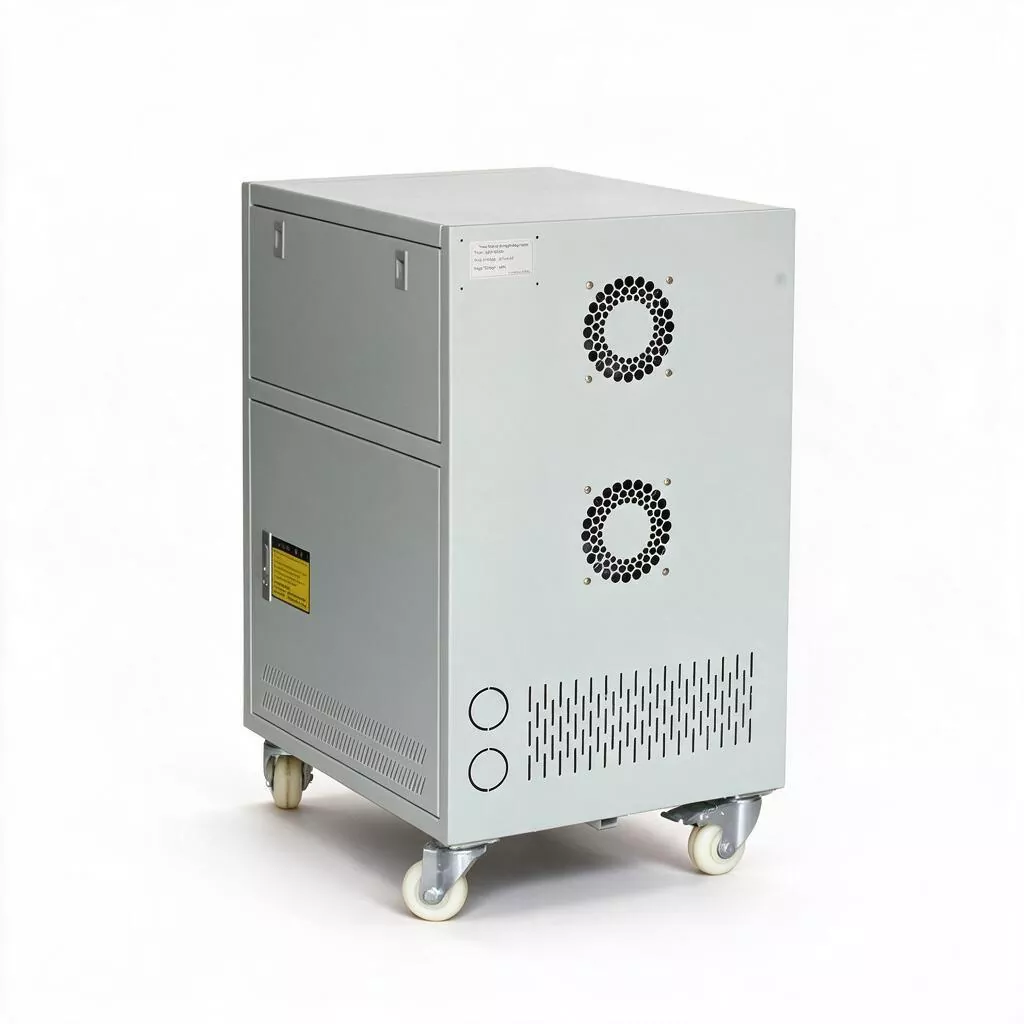

Construído com materiais de isolamento Classe A de nível industrial, suporta AC 2.000 V/1min sem ruptura dielétrica. Com um aumento líquido de temperatura de <60°C e um sistema de resfriamento de ar forçado inteligente integrado, ele opera de forma estável a longo prazo em temperaturas ambientes de -5°C a 40°C e níveis de umidade abaixo de 90%, tornando-o adequado para ambientes de alta temperatura e alta umidade, como oficinas de moldagem por injeção, fundições e salas subterrâneas de distribuição de energia.

5. Manutenção Modular

As escovas de carvão são as únicas peças consumíveis; a substituição é simples e de baixo custo (não há necessidade de desmontar todo o conjunto). A placa de controle utiliza conexões de terminal plug-in, reduzindo significativamente os tempos de solução de problemas e reparos. A unidade tem uma vida útil projetada superior a 15 anos, resultando em um custo total de propriedade a longo prazo muito inferior ao dos estabilizadores eletrônicos de tensão.

6. Plug-and-Play

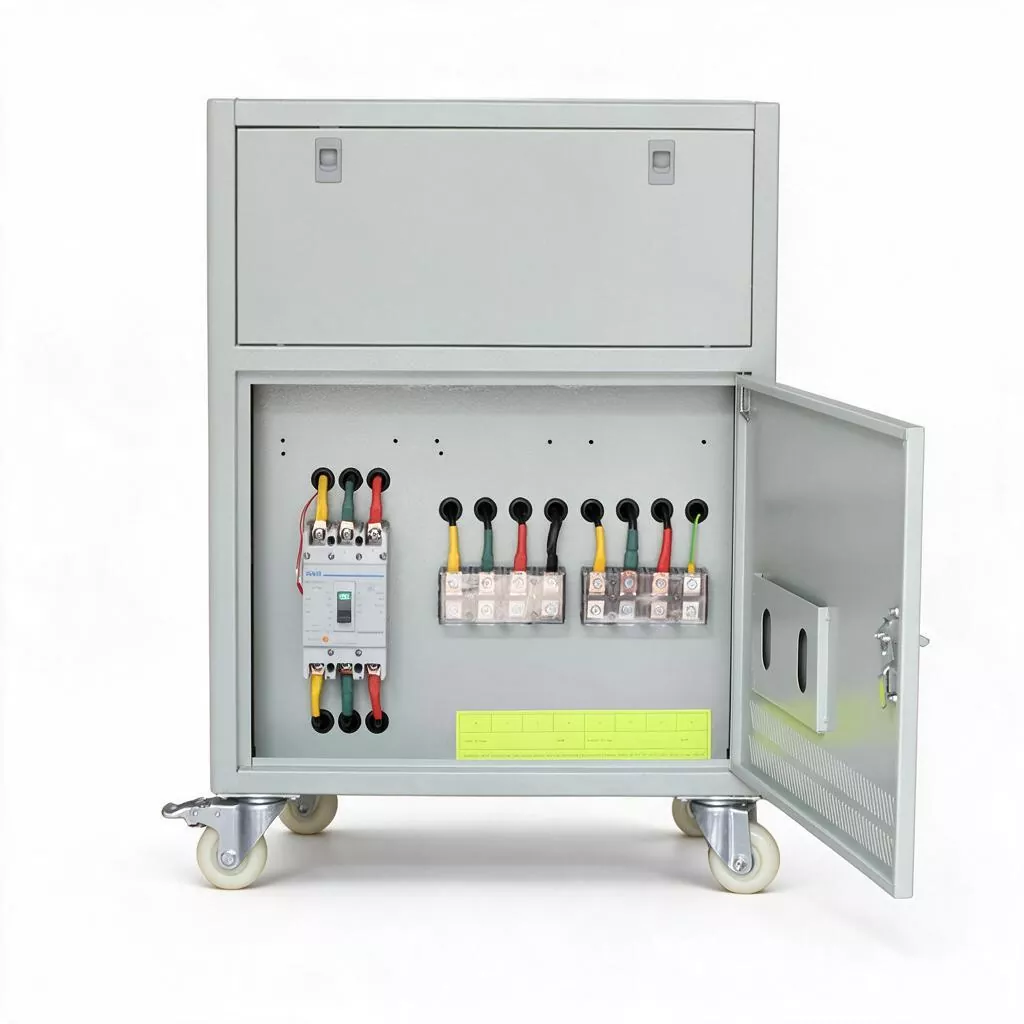

Possui fiação trifásica padrão de quatro fios (A/B/C/N/PE) e suporta operação de dupla frequência (50/60 Hz). Servo motor trifásico 20KVA AVR é ​​compatível com grupos geradores a diesel, sistemas UPS e estágios de entrada de vários inversores de frequência variável (VFDs). Um painel digital de LED fornece uma exibição intuitiva das tensões de fase, facilitando inspeções rápidas no local.

Aplicações de produtos

1. Linhas de fabricação de pequeno e médio porte: Fornece potência estável para tornos CNC, fresadoras, centros de usinagem, pequenas linhas de estampagem e linhas de montagem automatizadas, garantindo precisão de usinagem e mantendo os tempos do ciclo de produção.

2. Equipamento elétrico para edifícios de grande porte: Adequado para bancos de elevadores principais, unidades centrais de resfriamento de ar condicionado, bombas de incêndio e sistemas de ventilação em prédios de escritórios altos, shopping centers e hospitais; evita o aprisionamento do elevador ou desligamentos de proteção dos sistemas de resfriamento causados ​​por flutuações de tensão.

3. Máquinas de embalagem e alimentos: Oferece proteção de estabilização de tensão para equipamentos que passam por ciclos freqüentes de partida-parada - como máquinas de embalagem de travesseiros, máquinas de envase, máquinas de selagem e fornos - estendendo assim a vida útil de contatores e motores.

4. Processamento de laser e chapas metálicas: Fornece energia limpa para as unidades de controle CNC e bombas de gás auxiliares de máquinas de corte a laser e plasma, evitando quebras de alta tensão ou problemas de qualidade de corte.

5. Salas de agregação de comunicação: implantadas no estágio de entrada de fontes de alimentação chaveadas e unidades de ar condicionado de precisão em salas de agregação regional e data centers de ponta para evitar paradas de equipamentos de comunicação causadas por anomalias de tensão.

6. Equipamento de teste e inspeção: Fornece uma referência de tensão estável para câmaras de teste ambientais, dinamômetros e testadores de carga/descarga de alta potência em laboratórios universitários e centros de inspeção de qualidade, garantindo a repetibilidade dos dados de teste.

Serviços de personalização

KTAC oferece suporte a serviços OEM/ODM, incluindo personalização de cores externas, métodos de embalagem, faixas de tensão de entrada/saída e módulos de funções especiais (como filtros EMI, dispositivos de proteção contra raios e interfaces de monitoramento RS232/RS485). Entre em contato conosco para uma solução personalizada.

Perguntas frequentes

1. Como determino se meu equipamento necessita de 20kVA em vez de 15kVA?

Calcule a potência total (kVA) de todos os equipamentos operando simultaneamente e leve em consideração a corrente de surto de partida do maior motor individual. Se a potência operacional total estiver entre 12kVA e 15kVA – e envolver grandes motores ou equipamentos que ligam e param com frequência – recomendamos o modelo de 20kVA para garantir espaço suficiente. Se a potência total permanecer consistentemente abaixo de 10kVA, o modelo de 15kVA será suficiente. Podemos fornecer gratuitamente uma planilha de cálculo de carga.

2. Haverá problemas se o estabilizador de tensão de 20kVA operar com carga baixa por um período prolongado?

Não. A série SBW utiliza regulação de tensão por servomotor e não possui o requisito de “carga mínima” encontrado em estabilizadores eletrônicos de tensão. Mesmo com cargas leves de 20% a 30%, a eficiência permanece acima de 90%, e o menor aumento de temperatura realmente ajuda a prolongar a vida útil das escovas de carvão e do transformador.

3. A regulamentação trifásica independente pode resolver completamente os problemas de desequilíbrio trifásico?

Sim. O Servo Motor AVR trifásico de 20KVA realiza amostragem de tensão e regulação de compensação para cada fase individualmente, estabilizando a tensão de saída de cada fase com precisão de ±3%. No entanto, observe que ele regula a tensão em vez da distribuição ativa de energia; se a corrente de carga trifásica estiver gravemente desequilibrada (por exemplo, uma diferença superior a 50%), recomendamos otimizar a distribuição de carga.

4. Como funciona a função bypass do equipamento?

No caso de sobrecarga interna, curto-circuito, superaquecimento ou falha de componente, o circuito de controle comuta automaticamente a carga para o circuito de bypass da rede elétrica. Neste ponto, a unidade atua apenas como condutor; enquanto a regulação de tensão estiver desativada, o fornecimento contínuo de energia para o equipamento a jusante é mantido. Simultaneamente, o painel aciona um alarme sonoro e visual para alertar o pessoal de manutenção.

5. Com que frequência as escovas de carvão precisam ser substituídas?

A vida útil da escova de carvão depende da frequência das flutuações de tensão e da magnitude da corrente de carga. Sob condições operacionais padrão com qualidade de rede média, a vida útil normal é de aproximadamente 3 a 5 anos. Recomendamos a substituição quando forem observadas flutuações significativas na tensão de saída ou quando a escova estiver desgastada até um terço do seu comprimento original. A substituição é simples e pode ser concluída em 15 minutos.

6. As unidades podem ser conectadas em paralelo para aumentar a capacidade?

Não é recomendado conectar as saídas de dois estabilizadores de tensão SBW diretamente em paralelo. Se for necessária uma potência mais alta, é aconselhável selecionar um modelo SBW-30K, SBW-50K ou de classificação superior, ou entrar em contato conosco para obter uma solução personalizada de estabilização de tensão centralizada de alta capacidade.
