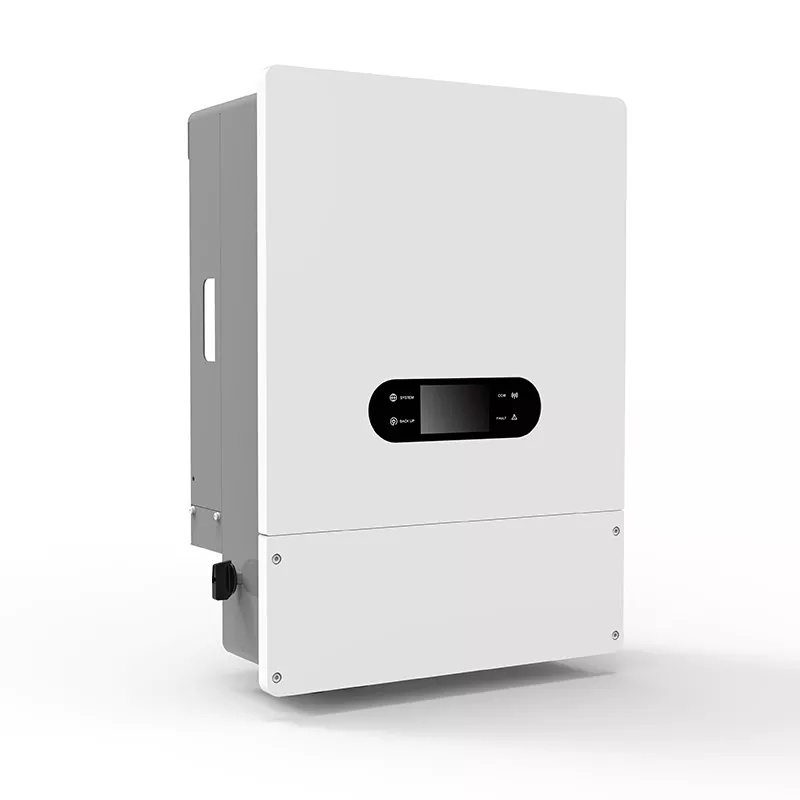

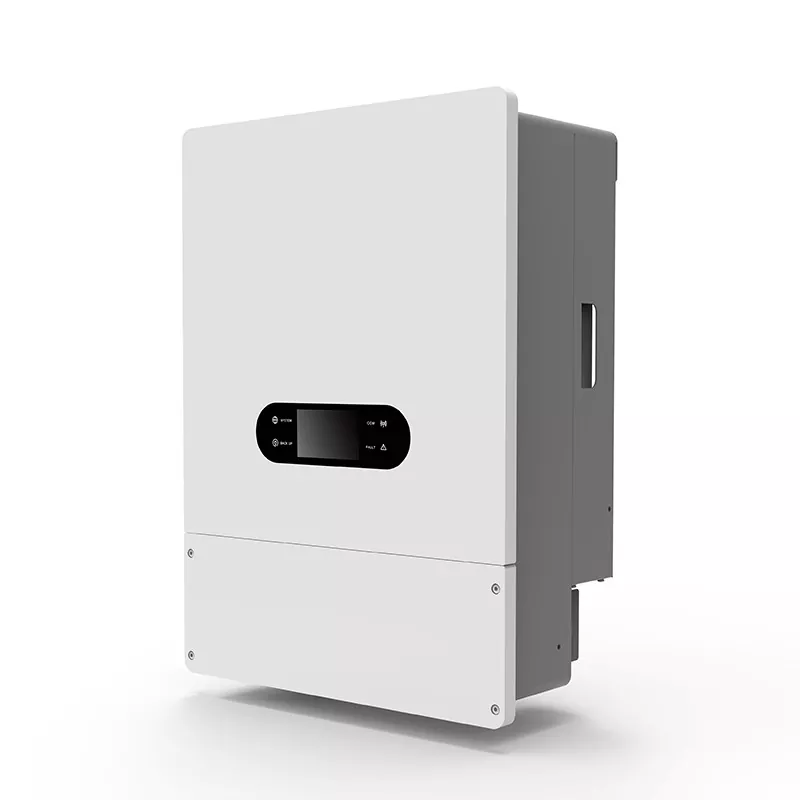

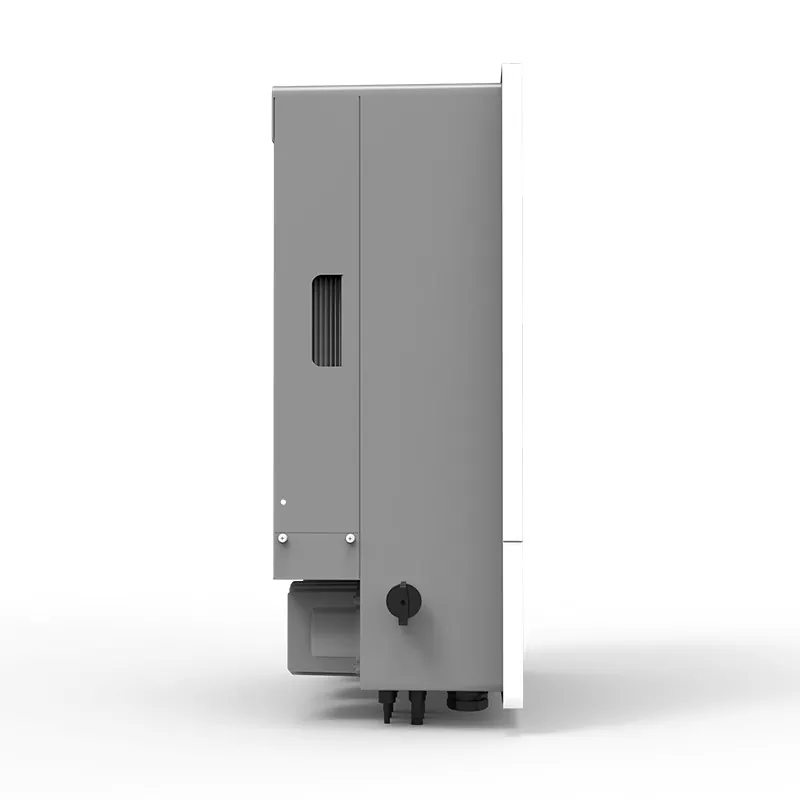

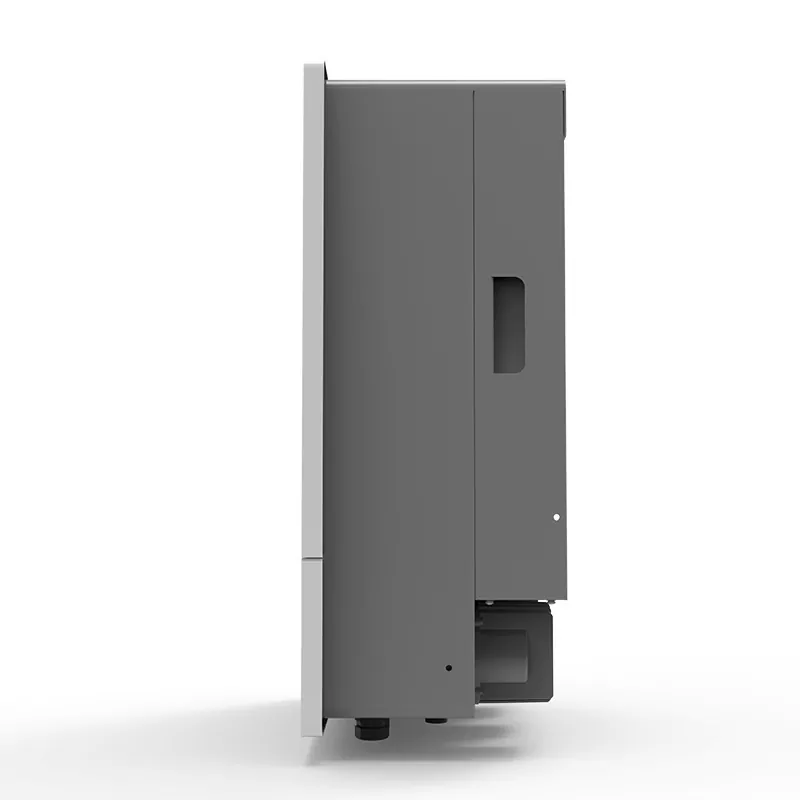

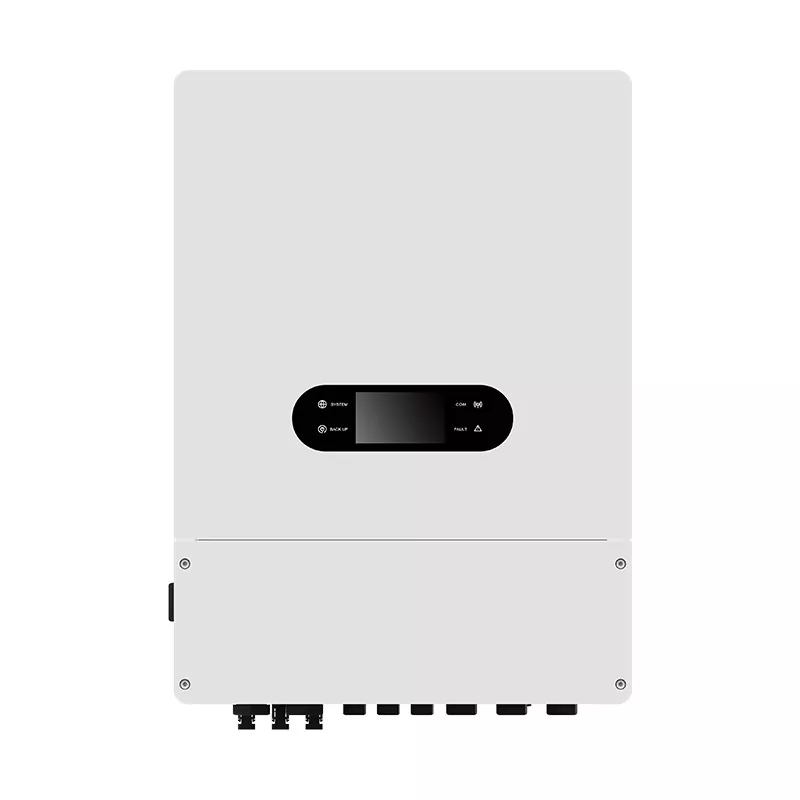

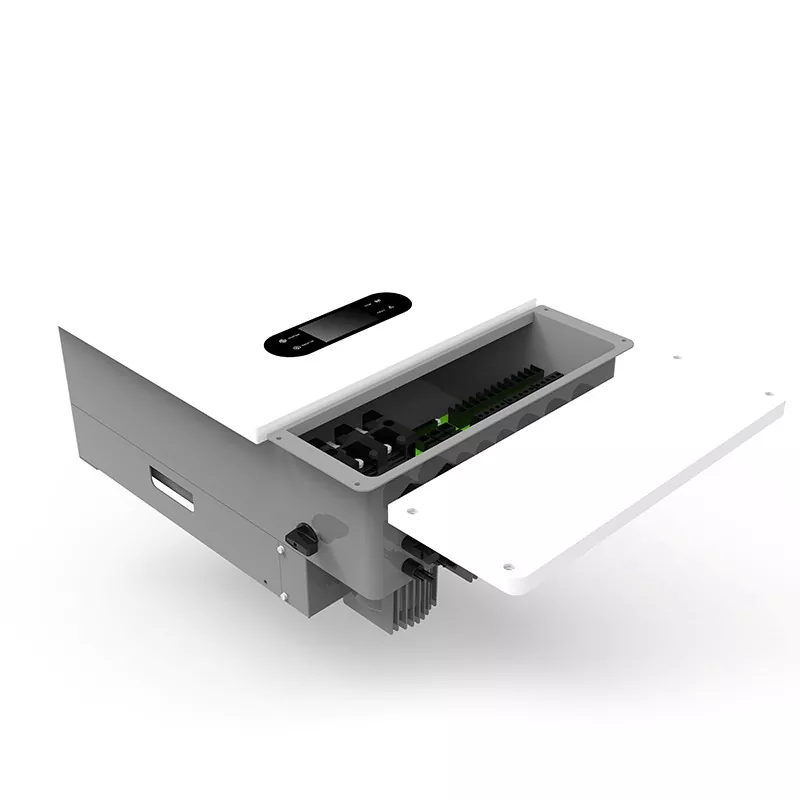

Inversor solar híbrido trifásico de 12kW

O inversor solar híbrido trifásico de 12KW (SUN-12KS48P3) foi projetado para os mercados europeus e internacionais, integrando carregamento fotovoltaico, armazenamento de bateria, alimentação de rede e recursos de backup fora da rede em uma única unidade.

Seu design exclusivo permite uma taxa de superdimensionamento fotovoltaico de 200%, permitindo a conexão de mais módulos fotovoltaicos para garantir o carregamento da bateria e atender às demandas de carga fora da rede, mesmo em condições de pouca luz.

Ele possui uma interface de comunicação BMS inteligente integrada para integração perfeita com os principais sistemas de bateria de lítio (como Pylontech e BYD). O produto está em conformidade com vários padrões internacionais de conexão à rede, incluindo NB/T32004, IEC62109 e EN50549-1, tornando-o adequado para fábricas, fazendas, edifícios de escritórios e áreas remotas que exigem energia trifásica.

Com uma corrente máxima de carga/descarga de 250 A e potência de pico fora da rede, suportando sobrecarga de 200% (por 15 segundos), ele pode lidar com cargas de surto de motores e compressores. Possui uma eficiência máxima de 98%, suporta entrada de gerador e monitoramento remoto e fornece conversão de energia estável e confiável para cargas trifásicas.

Parâmetro do produto

Destaques do produto

1. Projeto MPPT de alta corrente

Canais MPPT duplos (corrente de entrada máxima 36A/18A) com ampla faixa de tensão operacional e baixa tensão de inicialização; perfeitamente compatível com módulos fotovoltaicos 18A de alta potência para aumentar a eficiência da geração de energia em condições de pouca luz.

2. Potente capacidade de carga/descarga da bateria

Corrente máxima de carga/descarga de até 250A, suportando carga e descarga rápida para atender aos requisitos de alto rendimento de energia. Tensão nominal da bateria de 48V; compatível com baterias de lítio e chumbo-ácido. 3. Capacidade de sobrecarga de 200% fora da rede

No modo off-grid, a potência de pico pode atingir 200% da potência nominal por 15 segundos, iniciando facilmente cargas indutivas, como motores trifásicos, condicionadores de ar e bombas de água.

4. Comutação inteligente de ligação à rede e fora da rede

O inversor solar híbrido trifásico de 12KW suporta alimentação ligada à rede e operação independente fora da rede, com modos configuráveis ​​(autoconsumo, arbitragem de pico-vale, prioridade de energia de reserva).

5. Alta compatibilidade e escalabilidade

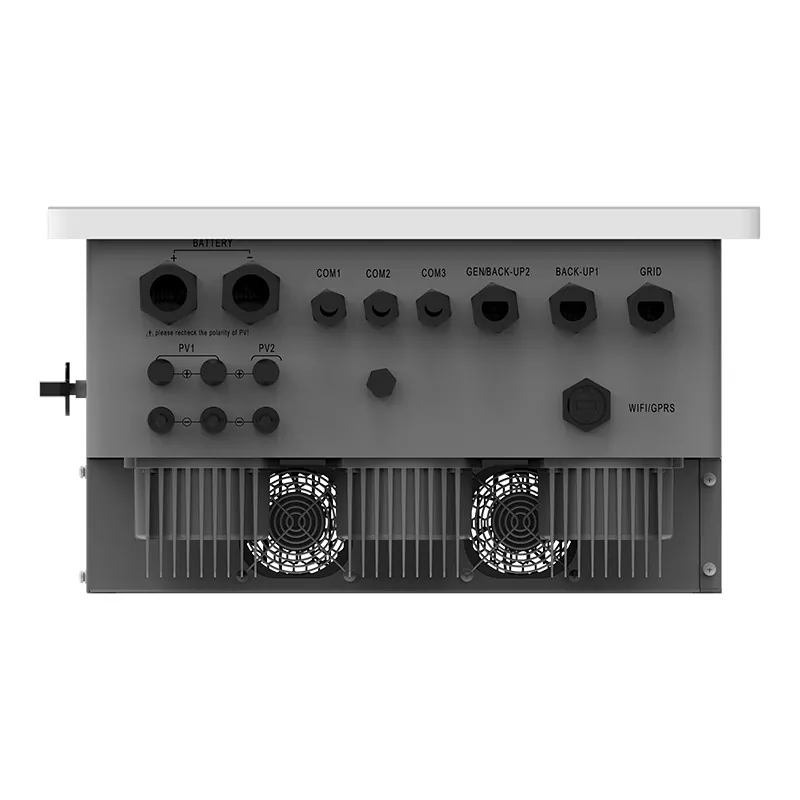

Suporta integração de gerador; possui proteção anti-refluxo e anti-ilhamento integrada. Comunica-se com o BMS via RS485, CAN e outras interfaces para monitoramento do status da bateria em tempo real.

6. Funções de proteção abrangentes

Inclui proteção fotovoltaica contra polaridade reversa, detecção de impedância de isolamento, detecção de corrente de fuga e proteção contra sobretensão/sobrecorrente/curto-circuito de saída, garantindo um alto nível de segurança.

Aplicações de produtos

1. Armazenamento de energia trifásico comercial e industrial

Adequado para pequenas fábricas, complexos comerciais e edifícios de escritórios; utiliza diferenças de preços de eletricidade no pico do vale para reduzir custos, ao mesmo tempo que serve como energia de reserva para garantir a continuidade operacional.

2. Sistemas fora da rede em grande escala

Fornece energia trifásica estável para fazendas, locais de mineração e ilhas sem cobertura de rede, integrando-se a conjuntos de baterias e painéis fotovoltaicos.

3. Autoconsumo fotovoltaico

Ideal para residências ou condomínios com sistemas fotovoltaicos trifásicos; prioriza o uso de energia solar, com o excesso de energia armazenado em baterias ou alimentado na rede.

4. Integração do Gerador

Inicia automaticamente um gerador para complementar a energia durante períodos prolongados de tempo nublado ou chuvoso, garantindo fornecimento de energia ininterrupto e 24 horas por dia para sistemas fora da rede.

Serviços de personalização

A KTAC oferece serviços OEM/ODM para o inversor da série GA, incluindo:

1. Cor do gabinete personalizado e impressão do logotipo

2. Ajuste do protocolo BMS para baterias de terceiros

3. Predefinições de parâmetros (por exemplo, tensões de carga, frequência de saída)

4. Design de embalagem e manuais de usuário multilíngues

Contate nossa equipe técnica para uma solução sob medida.

Qualificações e Certificações

Nossos produtos são fabricados sob um rigoroso sistema de controle de qualidade e foram testados por instituições terceirizadas e autorizadas para garantir sua segurança, confiabilidade e conformidade com os requisitos de entrada no mercado global.

Sistema de Gestão da Qualidade

GB/T 19001-2016 idt ISO9001:2015 – Fábrica certificada

Segurança do Produto e Certificação EMC

CE – Mercado europeu (diretivas LVD e EMC)

LVD – Conformidade com a Diretiva de Baixa Tensão

EMC – Conformidade com Compatibilidade Eletromagnética

IEC62109 – Norma de segurança para conversores de energia para sistemas fotovoltaicos

IEC61000 – Padrão de Compatibilidade Eletromagnética

UN38.3 – Segurança no transporte de baterias de lítio (transporte aéreo/transporte marítimo/transporte terrestre)

Conformidade específica do setor

NB/T32004-2018 – Padrão de conexão à rede fotovoltaica da China

EN50549-1 – Requisitos europeus de interligação à rede

VDE-4105 – Padrão alemão de conexão à rede

NRS-097-2-1 – Especificação da rede sul-africana

IS16169 e IS16221 (BIS) – padrão indiano de inversor fotovoltaico

Propriedade intelectual

Mais de 20 patentes válidas, abrangendo topologia de inversor, algoritmos MPPT, comunicação BMS e tecnologias de gerenciamento térmico

Todas as certificações e relatórios de teste podem ser fornecidos mediante solicitação. Para requisitos de conformidade em mercados específicos, entre em contato com nossa equipe técnica.

Perguntas frequentes

1. O inversor solar híbrido trifásico de 12KW pode ser usado em paralelo?

Sim, esta série suporta conexão paralela de até 6 unidades; consulte nossa equipe de suporte técnico para obter detalhes.

2. Ele pode ser conectado a uma rede trifásica de 380 V?

Sim. O SUN-12KS48P3 é um inversor trifásico com tensão de saída nominal de 230/400 V (50/60 Hz), em conformidade com os padrões de rede de baixa tensão na Europa e na maioria dos outros países.

3. A corrente máxima de saída no modo fora da rede é 20A; como ele aciona uma carga de 10kW?

20A a 230V corresponde a aproximadamente 4,6kW, mas a tabela lista uma potência nominal fora da rede de 1200W (provavelmente um erro de digitação para 12kW). Na realidade, a potência nominal fora da rede do 12KS48P3 é de 12kW, correspondendo a uma corrente de aproximadamente 30A (por fase). Consulte a placa de identificação ou o manual mais recente para obter especificações precisas.

4. Quais protocolos de comunicação de marca de bateria são suportados?

O inversor solar híbrido trifásico de 12KW possui interfaces RS485 e CAN integradas e suporta protocolos convencionais de bateria de lítio (como Pylontech, BYD, LG, AlphaESS, etc.), com compatibilidade obtida por meio da configuração de parâmetros BMS.
